基于LTC5588-1設計的0.2-6GHz直接變換調制解決

本文介紹了LTCR5588-1主要特性，方框圖，基帶和5階濾波器和0.5VCM DAC 接口電路圖以及應用電路和評估板電路圖與元件布局圖。Linear 公司的LTC5588-1是 0.2-6GHz高性能直接變換I/Q調制器，采用差分基帶I和Q信號直接調制RF信號，支持LTE, GSM, EDGE, TD-SCDMA, CDMA, CDMA2000, W-CDMA, WiMax和其它通信標準。在2140MHz時的輸出IP3為+31dBm，50歐姆單端LO和RF端口，3.3V工作，主要用在LTE, GSM/EDGE, W-CDMA, TD-SCDMA, CDMA2K和 WiMax 基站，鏡像抑制上變換器，點對點微波鏈接，廣播調制器和軍用無線電。

LTCR5588-1主要特性:

Frequency Range: 200MHz to 6000MHz

Output IP3: +31dBm Typical at 2140MHz (Uncalibrated) +35dBm Typical (User Optimized)

Single Pin Calibration to Optimize OIP3

Low Output Noise Floor at 6MHz Offset:

No RF:–160.6dBm/Hz

POUT = 5dBm: –155.5dBm/Hz

Integrated LO Buffer and LO Quadrature Phase Generator

High Impedance DC Interface to Baseband Inputs with 0.5V Common Mode Voltage*

50Ω Single-Ended LO and RF Ports

3.3V Operation

Fast Turn-Off/On: 10ns/17ns

24-Lead UTQFN 4mmx?4mm Package

應用:

LTE, GSM/EDGE, W-CDMA, TD-SCDMA, CDMA2K, WiMax Basestations

Image Reject Upconverters

Point-to-Point Microwave Links

Broadcast Modulator

Military Radio

圖1。LTCR5588-1方框圖

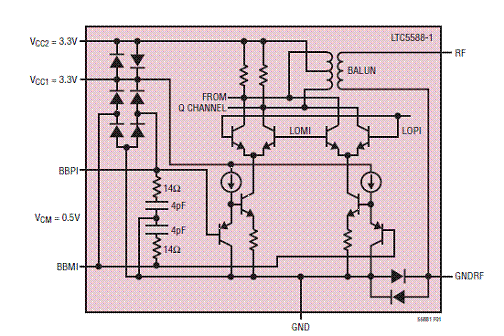

圖2。LTCR5588-1簡化電路圖（僅表示1路）

圖3。LTCR5588-1基帶和5階濾波器和0.5VCM DAC接口電路圖（僅表示1路）

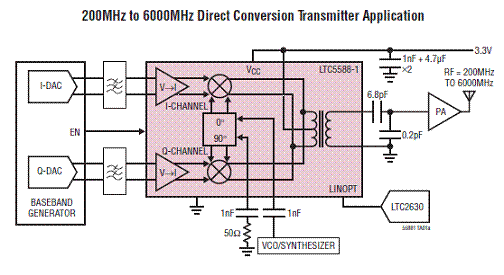

圖4。LTCR5588-1 200MHz-6GHz直接變換發送器應用電路圖

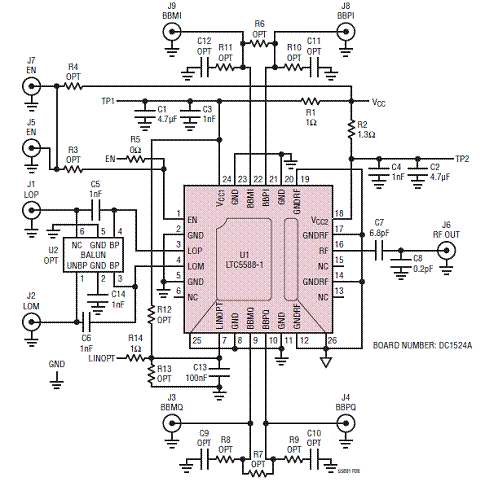

圖5。LTCR5588-1評估板電路圖

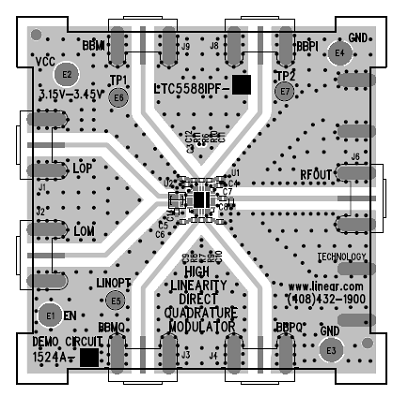

圖6。LTCR5588-1評估板元件面布局圖
