剛剛開啟電子設計生涯的朋友注意了，你要從理想的物理定律世界里面跳出到現實世界里面，讀這篇文章之前，先弄清楚一個事實：你電路板上的電源芯片也是有功率損耗的。

　　每個電路板上都有電源芯片，不管是線性電源芯片，還是開關電源芯片，都是有損耗的。一般情況下，開關電源芯片的損耗要比線性電源芯片的損耗小的多。但是，開關電源芯片的噪聲又要比線性電源芯片大。所以，在設計產品時，還需要針對具體項目好好考慮。

　　咱這篇文章說的靜態電流，通俗一點講，就是電源芯片直接輸出到地的電流，而不是供給負載的電流，也就是它自身消耗的電流。

　　因為電源芯片在電路中，只起到穩壓的作用，不參與電路板功能的實現，所以我們理想中，就希望電源芯片本身不要有損耗，但是，實際上，是肯定有損耗的，我們一般用“靜態電流”這個指標，來判斷電源芯片自身的損耗。

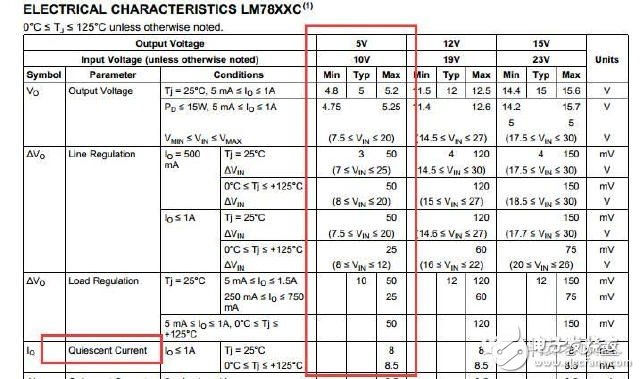

　　最常用的穩壓芯片7805的靜態電流入下圖所示，8mA的靜態電流，已經遠遠的被低功耗產品所拋棄。

　　下面是AMS1117的靜態電流，10mA的靜態電流，和7805是一個水平的。

　　看到?jīng)]有，這些常規的電源芯片，除了體積大，靜態電流也大，根本不適合低功耗的應用。

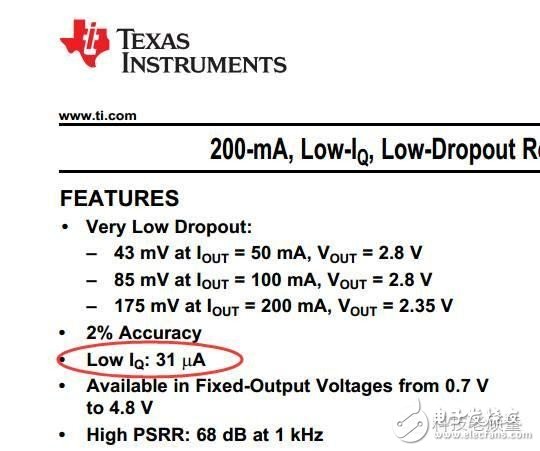

　　再來看一款電源芯片TLV70033的靜態電流，如下圖所示：

　　31微安的靜態電流，比起前面兩款芯片，真是很低了。

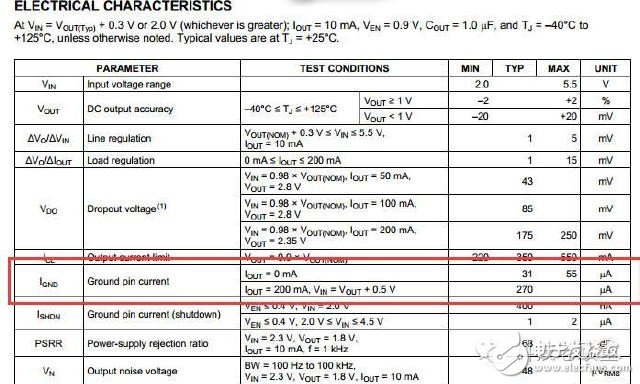

　　這里我們要注意一下，在有些芯片手冊中，不一定是用quiescent current表示靜態電流，還會用Ground current來表示。比如這個TLV70033手冊中，前面用Iq表示靜態電流，如上圖所示，后面就用Ignd表示了，如下圖 所示，不必非要追究他們兩個名字的區別。

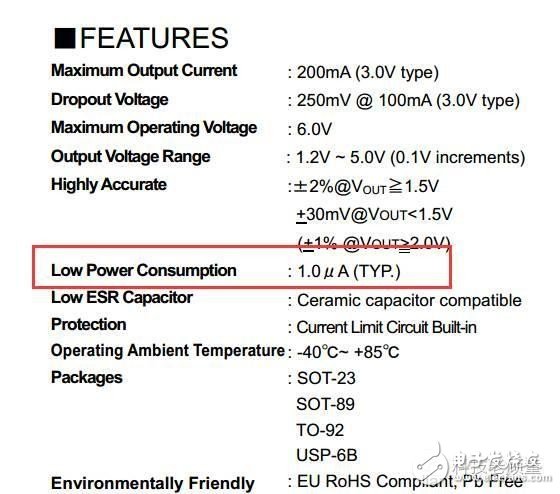

　　最后給大家推薦一款超低功耗的LDO芯片：XC6206，靜態電流1微安。

　　Low Power Consumption就是低功耗的意思。

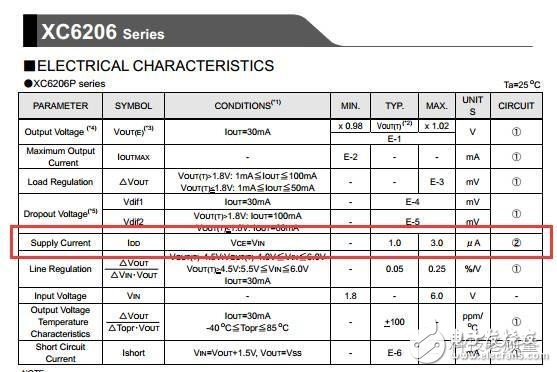

　　這里你也看到了，是用Supply Current來表示靜態電流。

　　注意：靜態電流，并不是低功耗考慮的唯一因素，另外還有“轉換效率”等因素。
