單板計算機 （SBC） 和計算機模塊 （CoM） 系統將計算機的所有功能嵌入到單個電路板上，通常以機架安裝形式用于工業應用中，用于工廠自動化和過程控制。

SBC 的核心是核心處理器，較新的處理器有特殊的功率要求。最新的處理器包括德州儀器 （TI） 的 AM57xx 系列 Sitara 處理器系列，它是具有集成數字信號處理器 （DSP） 和工業通信子系統 （ICSS） 的單核或多核 Arm Cortex-A15 處理器。英特爾最新的 64 位處理器是 Ice Lake U/Y，但還有許多其他 x86 處理器可供選擇。

SBC 嵌入在其他設備中，以在廣泛的應用中提供接口和控制，從老虎機到需要高度靈活性的工廠自動化可編程邏輯控制器 （PLC），因為放置 SBC 的環境可能會有所不同。在某些終端應用中，氣流不可用，因此需要高熱效率的解決方案。

SBC 有各種尺寸，并具有需要高度集成的專用外形尺寸。這一要求推動減少外部組件，以在電源部分實現更小、更輕和更可靠的產品。帶有集成場效應晶體管 （FET） 的分立降壓轉換器提供了高水平的設計靈活性和熱性能。

負載點架構注意事項

SBC 受益于 DC/DC 負載點電源解決方案，該解決方案支持高級處理器的需求，提供高效率和良好的熱性能，并減少整體組件數量和總成本。SBC 通常由外部電源提供 5V 或 12V 的電壓，但某些應用只能提供 24V 的電壓。由于較新的處理器具有低得多的內核電壓，占空比限制使得在以較高頻率（例如 1MHz 或更高）切換時難以調節具有 24V 輸入的低于 1V 的內核軌以保持較小的外形尺寸。

如下等式所示，例如，要從 24V 輸入調節 1V（占空比為 4.2%），在 1MHz 切換時最小可控導通時間必須低于 40ns，以避免脈沖跳躍。實現將 24V 轉換為 5V 或 12V 的中間總線電壓可以解決脈沖跳躍問題，并且更適合為低壓處理器供電。

最小可控導通時間 = 占空比/開關頻率

工作電壓精度

隨著工藝技術的進步，處理器需要更嚴格的電壓精度和更低的工作電壓。處理器數據表可以將電壓容差指定為百分比或毫伏值，其中包括整個工作溫度范圍內的直流、交流和紋波變化。不建議使用任何超出此范圍的電壓，并且處理器可能會出現意外行為。

您還必須考慮 DC/DC 轉換器使用的電阻分壓器的容差；電路板的布線和走線損耗；以及應用的變化，如輸入電壓變化、溫度波動和負載的快速變化。所有這些因素都會影響 DC/DC 轉換器的精度。許多設計人員會希望留有余量或余量，以確保解決方案始終在處理器的公差預期范圍內。

重要的是檢查數據表中的 DC/DC 轉換器的反饋電壓精度，而不是首頁。表 1 顯示了 TPS54424 的穩壓反饋電壓規格，它是一款 4.5V 至 17V 4A 轉換器，其參考精度在輸入電壓和溫度變化范圍內為 ±50mV 或 ±0.83%。選擇更嚴格的容差電阻器可提高總輸出電壓精度。如果您需要更多的余量，您可以選擇 0.1% 或 0.5% 的電阻器 ，即使它們的成本可能會高一些。額外的裕量將使您能夠以更少的體積和旁路電容滿足 ±3% 或 ±5% 的總輸出電壓變化。

［表 1 | TPS54424 數據表中所示的反饋電壓調節］

將 DC/DC 轉換器放置在盡可能靠近負載的位置始終是明智之舉，盡管布局限制、連接器和電路板密度要求可能會產生干擾。DC/DC 轉換器的遠程感應功能將補償來自長跡線的任何電壓降。當電壓降可能是整個直流誤差的很大一部分時，此功能在路由更高電流時特別有用。

由于負載曲線在 SBC 應用中可能發生巨大變化，因此考慮交流瞬態性能非常重要。選擇具有非線性控制模式的 DC/DC 轉換器，例如恒定導通時間控制、TI 的 D-CAP3 控制模式或 DCS-Control，可實現快速瞬態響應時間并降低輸出電容。與線性控制模式相比，非線性控制模式提高了交流瞬態性能。［2］。

還可以通過外部補償電流模式控制調整 DC/DC 轉換器以實現快速瞬態響應，并將它們與外部時鐘同步。圖 1 顯示了 TPS568215 8A 降壓轉換器在 1.2MHz 下實現了從 12V 輸入到 1.2V 輸出的 ±30mV 總電壓偏差，使用 D-CAP3 控制模式時陶瓷輸出電容小于 200μF。

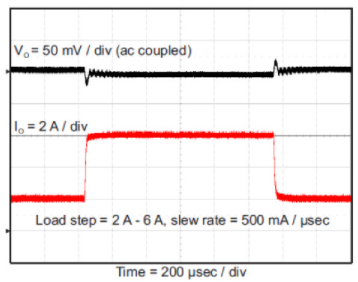

【圖1 | ［TPS568215 瞬態響應］

測序

處理器制造商可能會建議電源排序以消除處理器的各個模塊與板上其他處理器之間的總線爭用問題，以減少處理器內部隔離結構上的上電/斷電壓力，或錯開電源以避免啟動浪涌電流。有幾種方法可以對多個電源供電和斷電，但最流行的方法是順序排序。

順序排序將一個穩壓器的電源正常 （PG） 引腳連接到另一個穩壓器的啟用 （EN） 引腳。圖 2 顯示了兩個轉換器的上電配置，您可以在該系列中添加更多軌，這使您能夠錯開電壓軌并避免啟動期間的高浪涌電流。

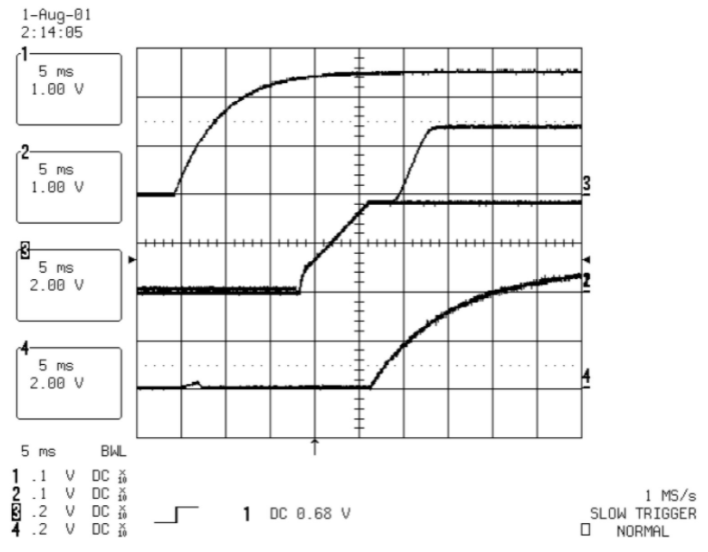

【圖2 | 順序啟動輸出電壓波形：通道1：3.3V；通道 2：Vcore；通道 3：PG；通道4：輸入電壓］

具有跟蹤引腳的 DC/DC 轉換器，例如圖 3 中所示的 TPS62135（4A 輸出電流）或 TPS62148（2A 輸出電流），有助于電源排序并執行比 PG 更可靠的斷電功能和 EN 引腳。電源定序器也可用于非?？煽康乜刂贫鄠€電源軌，但會占用更多電路板空間 ［3］。

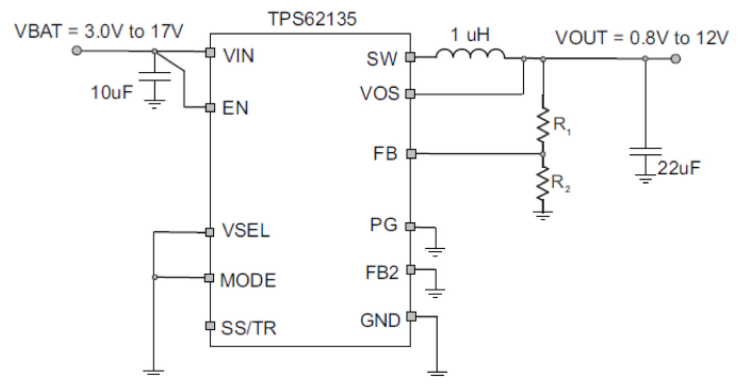

【圖3 | TPS62135 帶有用于排序的軌道、PG 和 EN 引腳］

熱性能

SBC 通常構建在具有 4 層、8 層甚至 16 層的電路板上，具體取決于外形尺寸限制。由于 SBC 設計用于多種應用，因此您必須特別注意 DC/DC 轉換器的選擇，以確保 SBC 在有或沒有可用氣流的情況下在具有熱挑戰性的環境中運行。較高的電路板溫度會導致較低的可靠性，而較高電流的 DC/DC 轉換器對整體熱預算有很大貢獻。

如圖 4 的安全工作曲線和圖 5 的效率曲線所示，高效 TPS543B20 25A DC/DC 轉換器在 90°C 的環境溫度下提供 25A 和 1V 的電流，沒有氣流。在 10A 和 1V 時，整個解決方案僅耗散 1W。

在優化效率和尺寸時，對 DC/DC 轉換器進行降額是一種很好的設計實踐。在某些情況下，DC/DC 轉換器提供引腳兼容的輸出電流選項或提供可編程電流限制以提供靈活性。

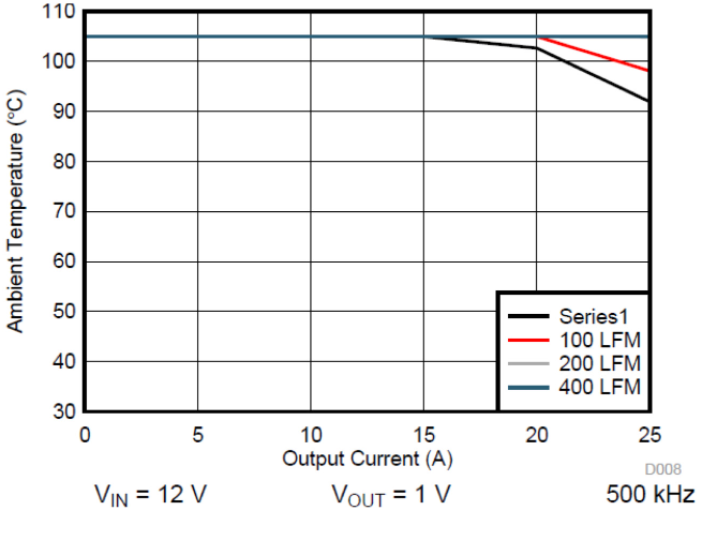

【圖4 | TPS543B20安全工作區】

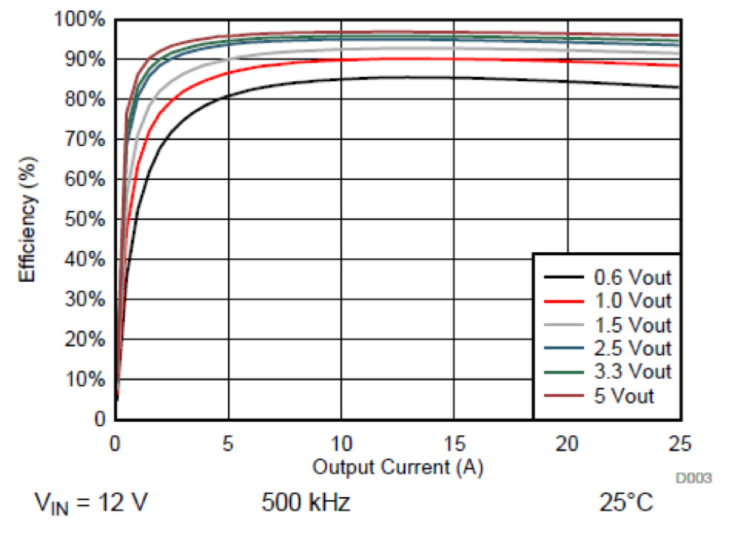

【圖5 | TPS543B20效率圖】

電源模塊

電源模塊因其高集成度而迅速普及，可實現更快的設計時間、易用性和更小的印刷電路板 （PCB）。由于電源軌數量的增加，這些特性在 SBC 和 CoM 系統中很重要，而可用的電路板空間非常有限。

必須在較小空間內提供相同功能的電源模塊或任何其他設備的常見挑戰是熱性能。TI 的 TPS82130 是一款 MicroSiP 電源模塊，可在僅 1.5mm 高的 2.8mm×3mm 微型封裝中接受高達 17V 的輸入電壓并提供高達 3A 的輸出電流。它的底部有一個裸露的散熱墊，以提高散熱性能。由于該導熱墊連接到接地電位，因此在 PCB 中使用通孔連接內部接地層可以去除熱量并降低電源模塊溫度。

結論

使用 SBC 和 CoM 的產品受益于高性能和高效的負載點電源解決方案。為先進處理器供電而設計的 DC/DC 轉換器將解決電壓精度、負載瞬態和電源排序挑戰。由于 SBC 和 CoM 可能用于空間受限且氣流很少或沒有氣流的環境，因此需要小型高效的 DC/DC 轉換器來解決困難的熱挑戰。
