基本邏輯指令的編程實驗

一、實驗目的

1、掌握FX2系列PLC基本邏輯指令的用法。

2、掌握FX2系列PLC基本邏輯指令的編程方法和技巧。

二、實驗內容及指導

   運行并調試下列程序，觀察實驗現象，并寫出對應的指令表。

1、多重輸入電路

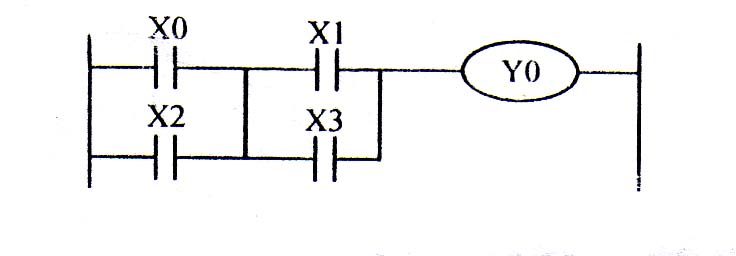

        3-1多重輸入電路圖

請寫指令表：

實驗現象：

2、保持電路

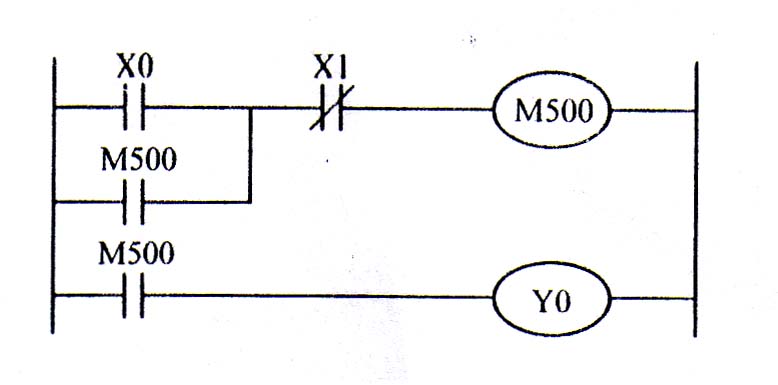

         3-2保持電路圖

請寫指令表：

實驗現象：

3、優先電路

                3-3優先電路圖

請寫指令表：

實驗現象：

4、比較電路

                   3-4比較電路圖

請寫指令表：

實驗現象：

5、微分脈沖電路

3-5上升沿微分脈沖電路圖

3-6下降沿微分脈沖電路圖

實驗二：

一、實驗目的

1．掌握可編程序控制器的硬連線。

2．熟悉基本指令的應用

3．鞏固CX-P軟件的使用方法。

二、實驗設備

① 可編程控制器（可供實驗機型為C200H，C200HE，CQM1，CQM1H，CJ1M）

    ② 編程器（微機）

    ③ 開關量實驗板

    ④ CX-P編程軟件

三、實驗任務

按照下面給出的控制要求編寫梯形圖程序，輸入到可編程序控制器中運行，根據運行情況進行調試、修改程序，直到通過為止。

1．走廊燈兩地控制

I/O分配：（以輸入通道000，輸出通道005為例）

2．走廊燈三地控制

    I/O分配：

3．電機正反轉控制

I/O分配：

4．四人搶答器控制

I/O分配：

四、實驗報告

1．根據實驗任務，編寫梯形圖及助記符。

2．分析編程與在線調試中發現的問題。
