延時開關電路圖及詳細分析

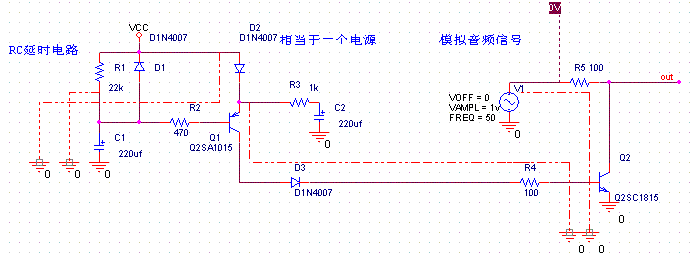

圖1:

相信大家也看明白上圖...因為圖上都有標明...HE HE...最左邊的是RC延時及放電二極管...中間的是為關機而設置的電路,在此大家可以把它看成一個電源...最右邊的是模擬音頻信號...

再發一圖...

這圖是開機后...電路電流流向...

一開機...C1是電容.開機瞬間相當于短路...C1上有二路電流...一路是R1直接流向C1的.另一路是VCC---D2---Q1 E-----Q1 B ---470----C1....因為R1電阻相當大...所以C1上的電流主要是來自第二路電流...

說直接點...這種需要在開機瞬間通電的電路延時時間主要是R2 C1的大小有關...在這電路上應該是可以省掉R1了...因為R1在電路中所起的作用不是太大...(關于R1的作用大家可以討論下.)

建議R2值要大點會比較好...

在開機后...第二路電流使Q1導通...

Q1導通后...VCC---D2----Q1 E-----Q1  C----D3----R4-----Q2 B----Q1 E----GND...

使Q2導通...Q2導通后...把V1音頻信號-----R5-----的信號給短路...實現開機靜音....

在C1充滿電后...Q1截止了...這時Q1 C極輸出電壓為0...隨之Q2也截止...Q2   C   E極相當于開路...對音頻信號通過沒有影響...

HE HE...開機靜音電路分析完了.HE HE....

現在來分析關機靜音電路...

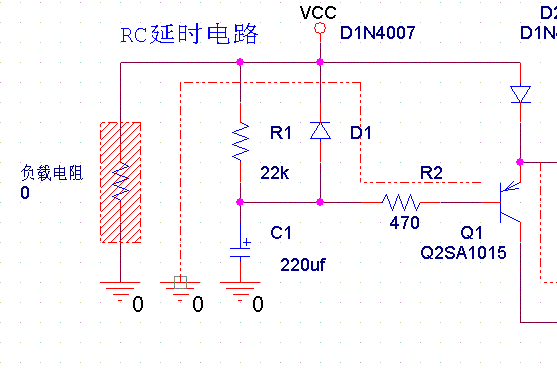

先發一圖...

關機第一步...先放掉C1上的電...HE HE...是怎么樣做到的...

在關機瞬間...因為C1是電容電容能儲能...要把C1上的電放掉.才能在下次開機使靜音電路工作...

這個放電的工作是由D1完成的...HE HE...因為這個電路是接在電源上的...電源上的各路負載都是有電阻...

也就是上面的模擬電阻R6...這個電阻一般都不是很大...所以C1是的電壓是經過D1----負載電阻----GND...

完成放電...HE HE...這樣下次開機,靜音電路就能工作...當然這個負載電阻R6是越小,放電就越快.HE HE...

放完電了...HE HE...關機靜音也要工作呀...

再發一圖片.

關機靜音工作原理...

放完C1電的時候....Q1 E由于有個電阻和電容組成的儲能元件...相當于關機后還有一個電源...

Q1 導通的電流是...Q1 E----Q1 B----R2----D1----負載電阻----地...完成導通...這時Q1 C就輸出高電壓...

HE HE...

Q1 導通后...其電流走向和開機時候是一樣的...只不過是這個關機后的電源由R3 C2完成代替....

關機后...D2反偏截止...R3 C2就相當于一個電源...供Q1 讓Q2導通...完成關機靜音...HE HE...

這個電路可能比較難理解的是負載電阻R6...HE HE...

其實大家可以這樣理解...這個靜音電路是整個系統的一個小部分...大家把這個電源拔下來...可以直接量這個電源二端...會發現電源二端是有電阻的...這個電阻就是負載電阻...這個電阻每個系統是不一樣的...

越小C1上的電放得越快...效果就越好...另外大家注意....R2的值要比較大點比較好...對開機和關機的電路影響都是比較大的...

所以要選擇一個合適的值
