采用模擬開關和差動放大器使電路簡化的同步檢波電路

電路的功能

采用切換差動放大器輸入信號的方法也可構成全波整流式同步檢波電路，其基本工作原理與“低頻小漂移極性轉換式同頻檢波電路”類似，它用參數不正規的差動放大器接收雙向切換模擬開關的輸出信號。

該電路的輸出直流穩定度很高，由于采用了模擬開關，可在數十千赫頻率下作為低頻鎖相放大器的同步檢波電路使用。

電路工作原理

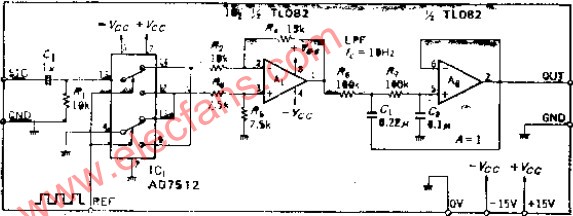

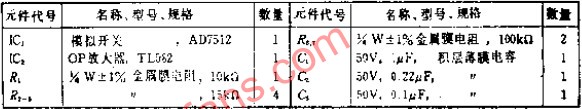

為了以輸入信號基準進行調整切換而采用了AD7512，信號被倒相。開關轉向下時，反相輸入接地，盡管A1的放大倍數為2，但輸入信號被R2、R5分壓為1/2，實際放大量A=1。無論開關處于那種狀態，A1的輸入電阻不變，均為15K，有時為了降低尖峰噪聲，分別在R4、R5上并聯數十微微法的電容。低通濾波器具有12DB/OCT的衰減梯度，應根據使用目的和要求來確定截止頻率，這里取FO=10HZ。
