紅外發射部分由555時基電路產生頻率為5kHz，占空比為50％的方波信號，驅動紅外發射管發射紅外線。

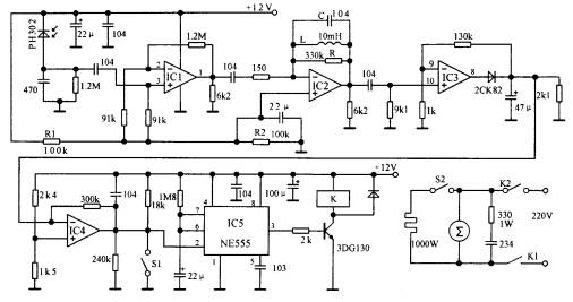

在手置于干手器下部時，由于手對紅外線的反射作用，接收電路中的PH302將接收到的紅外線變成電信號，經IC1、IC2、IC3組成的選頻放大器，其輸出信號經放大、整形、濾波變成直流信號進人比較器IC4。比較器的門限電壓為7V，設置較高，其目的是提高電路的抗干擾能力。當IC4的輸人電平超過7V時，其輸出變?yōu)榈碗娖?，觸發IC5定時器開始定時，同時該定時器的3腳變?yōu)楦唠娖?，?DG130導通，繼電器觸點吸合，接通電阻絲和風機。在定時器的2腳設置了手動開關S1，可進行手動操作，還可通過S2選擇冷風或熱風。
