兩個接觸器控制的自耦變壓器降壓起動控制線路

自耦變壓器降壓起動的方法是指利用自耦變壓器來降低電動機起動電壓、限制起動電流的一種三相鼠籠式異步電動機的起動方法。
電動機起動時，使電動機定子繞組和自耦變壓器副邊相聯接，進行減壓起動，起動完畢后，使電動機定子繞組和自耦變壓器副邊脫離，而直接和電源相聯接，電動機便進入全電壓下正常運行。
如圖3.11為兩個接觸器控制的自耦變壓器降壓起動控制線路。
途中，通過時間繼電器KT和中間繼電器KA，自動完成電動機從降壓起動到全壓運行的過渡。本電路中接觸器KM1與接觸器KM2互鎖，接觸器KM2的常閉觸點串接于自耦變壓器的副邊，接觸器KM2的主觸點閉合時短接自耦變壓器。
?

圖3.11? 兩個接觸器控制的自耦變壓器降壓起動控制線路之一

當降壓起動時，接觸器KM1工作，通過其主觸點將三相電源接入自耦變壓器的原邊，接觸器KM1與接觸器KM2互鎖關系，接觸器KM2線圈無法通電，保證了自耦變壓器的副邊通過接觸器KM2的常閉觸點與電動機的定子繞組相連。
當起動結束進入全壓運行時，接觸器KM2工作，此時KM1線圈無法通電，不僅使自耦變壓器被短接，而且接觸器KM2的常閉觸點斷開，保證了自耦變壓器的副邊與電動機的定子繞組分離。

但是能實現這樣功能的控制線路并不是唯一的，如圖3.12也是兩個接觸器控制的自耦變壓器降壓起動控制線路，但是所用的觸點有所不同。
電動機定子繞組可以通過接觸器KM1主觸點和自耦變壓器接入電源；也可以通過接觸器KM2將三相電源直接進入電動機的定子繞組，而完全脫離自耦變壓器。
?

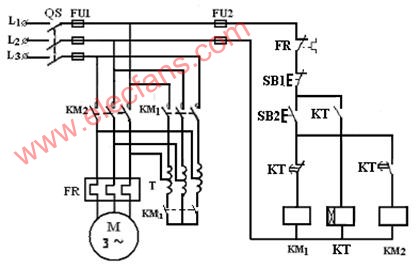

圖3.12? 兩個接觸器控制的自耦變壓器降壓起動控制線路之二
圖中起動時，接觸器KM1工作，三相電源通過其主觸點接入自耦變壓器的原邊，同時KM1輔助常開觸點閉合，使電源通過自耦變壓器的副邊接入電動機的定子繞組。全壓運行時，接觸器KM2工作，接觸器KM1不工作，使自耦變壓器完全脫離電路。

本電路中接觸器KM1與接觸器KM2互鎖由時間繼電器KT中狀態互為相反地延時觸點來實現，只是在工作過程中，要求時間繼電器KT始終通電，不僅通過KT完成降壓起動到全壓運行的過渡，而且由它的瞬時觸點來實現自鎖。
所以電路還可以作進一步修改，如圖3.13所示：

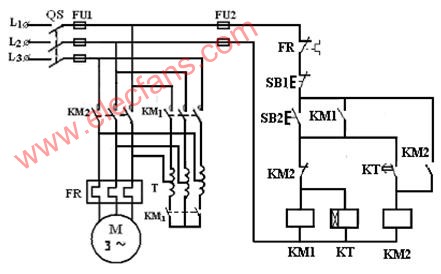

圖3.13? 兩個接觸器控制的自耦變壓器降壓起動控制線路之三

???? 圖3.12與圖3.13相比較，主電路沒有改變，但是全壓運行時，斷開了時間繼電器KT，電路的自鎖由接觸器KM1與接觸器KM2的輔助常開觸點來實現。
