這里介紹的報警器無需外接傳需線路，靠電力線路傳需報警信號。并可設置多處報警點以對某點警情進行聲、光報警。用途廣泛。
工作原理：

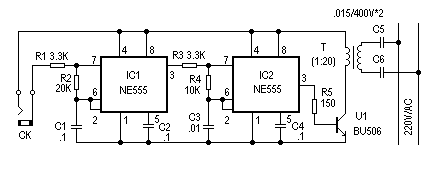

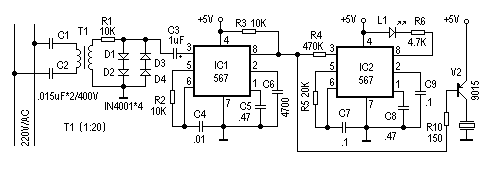

?該報警器由發射和接收顯示兩部分組成。反射電路原理如圖1所示。它是由兩塊555時基電路組成的兩個不同頻率的振蕩電路當CK兩端短路時（短路式報警探頭信號），第一塊（IC1）555構成低頻振蕩電路，頻率F1主要由C1、R2決定，3腳輸出頻率為F1的低頻信號當IC1的3腳輸出高電平時，第二塊（IC2）555構成的高頻振蕩電路工作，其振蕩頻率F2主要由C3、R4決定，且F2遠大于F1，這樣在IC2的3腳輸出為F2的脈沖調制信號。該調制信號通過由V1、T、C5、C6組成的驅動電路在電力線上產生高頻調制脈沖，高頻調制脈沖電壓由傳輸距離選擇。
