磁控電路圖工作原理

磁控電路圖工作原理

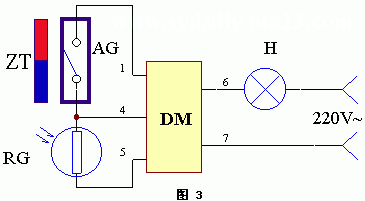

　該裝置應用電路工作原理如圖3。它可用于倉庫、辦公室或其它場所作開門燈之用。當永久磁鐵ZT與干簧管AG靠得很近時，由于磁力線的作用，使AG內兩觸片斷開，控制器DM的④端無電壓，照明燈H中無電流通過，故燈H熄滅。一旦大門打開，控制器DM開通，H點亮。
磁控電路

　　白天由于光照較強，光敏電阻RG的內阻很小，即使AG閉合，R與RG的分壓也小于1.6V，故白天打開大門，H是不會點亮的。夜晚相當于RG兩極開路，故控制器DM的④端電壓高于1.6V，H點亮。RG可用MG45－32非密封型光敏電阻，AG可作Φ3－4mm的干簧管（常閉型）。
