超再生接收和ASK發射電路原理

　　超再生接收是編解碼電路最常見的一種形式，成本低廉，靈敏度高，電氣性能滿足一般的應用環境。除此之外如超外差等也較多見，從根本上說也是一種發展取代的方向。

　　有一個很重要的概念：超再生接收電路全稱“自息/他息滅式再生檢波電路”，從這個定義上可以知道1：它歸屬檢波電路的一類；2：它是一個工作在間歇狀態的檢波電路；3：這個檢波電路利用了再生原理。
??? 上圖是再生檢波的基本圖，其中C2起正反饋（再生）作用，R3R2R1共同決定N的工作點。電路調好時，該檢波電路有很高的靈敏度指標。但當這個檢波電路再生分量過強時就會產生高頻振蕩。
　　在60、70年代該電路直接用于民用中波收音，該段加上音頻放大復用成“再生來復式收音機”。不敢用于短波，那時的管子fT太低--現在FT大于1G的管子一抓一大把，直接檢波效果我看比那些粗制濫造的什么“十波段全球牌收音機”靈敏度指標差不到哪去？（增益值大家可以算出）

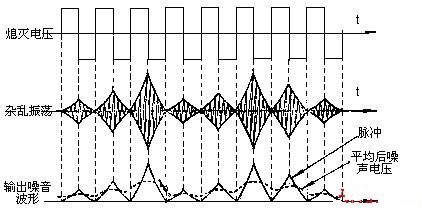

　　那時候，不敢用到短波，因是直接檢波，故對幾M--幾十M的信號而言，性能大打折扣?？梢赃@么理解：干脆把這個電路調到振蕩去（增益很高），然后在A點加入個頻率低得多的電壓，讓電路（N）的工作點隨該電壓的變化簡歇振蕩工作---這就是超再生電路，這個外加的電壓稱為熄滅電壓。超再生式接收電路在無信號輸入時，由于外界或內在的噪音電壓的激發，會產生不規則的雜亂振蕩，導致輸出極大的噪聲，這是超再生電路的一個主要特點。其原理如下圖所示。

　　超再生電路按熄滅電壓來源的不同，可分為他熄式和自熄式兩種，這個外加或自生的電壓決定了超再生的熄滅頻率。前者采用獨立的振蕩電路來產生熄滅電壓，后者有管子本身兼產生熄滅電壓。自熄式電路簡單、經濟效率也高相對使用得更為廣泛。以下也主要介紹這種電路形式。（圖2圖3圖4圖6電路參數為對應27MHz，圖5對應266MHz頻率）。
　　圖2是超再生的祖宗級電路，特點：靈敏度很高，相當于一臺有獨立本機振蕩、一級混頻、兩級中放的標準超外差接收電路；對晶體管要求不嚴，允許很低的工作電壓（譬如3V）環境仍保持差不多的參數。
　　60年代的民用收音機多用此電路，估計是那時的管子實在是太昂貴的原因。缺點：帶一鐵芯變壓器（取音頻）
??? 圖3是演變電路，省了變壓器，參數有所降低。
　　圖4電路外圍電路最為簡單，理論上性能指標也較差，目前成批生產的產品多于它的“加強版”如圖5的電路（電路最大的改進在于晶體管的大致工作點由D1R4所構成的“嵌位電路”所決定，從而解決了大批量生產時晶體管參數指標“離散性”所造成的后期工序中的統調問題）。
　　圖6是使用場效應管的電路。成品有很高的性能，超再生所普遍存在的選擇性和抗干擾指標差的缺陷，在這種電路里能得到一定的遏制。這類電路目前很罕見。
圖2????????? 圖3
??? 圖4圖5

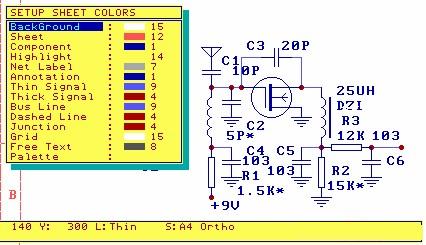

?圖6
使用場效應管的超再生式接收電路，成品有很高的性能。

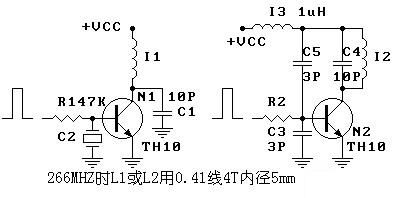

　　和超外差電路的調試工作相比較，由于電路簡單，整體指標受元件個體之間參數的差異或PCB板材質的不同影響嚴重，每個外圍元件的更改都可能使實際電路的情況變得微妙起來，所以超再生電路的調整更需要耐心。常見的ASK發射端電路， 如上圖倆編碼載頻發射電路，N用任一款UHF段的NPN管，L可以用0。41漆包線4T左右（對應266MHZ，315MHZ把線距拉寬點便可，400MHZ 3T）。裝好后，工作電流約3MA（12V），沒儀器又想知道它啟動了沒的話，可以用手指觸摸PCB板元件的焊點，若電流有1MA左右的變化，便OK！接下來的是你的發射和接收的統調問題。
　　接收電路的調整主要是晶體管最佳工作點的問題，所涉及到的元件主要是晶體管的基極偏置電阻大小和射-集極間的反饋電容參數值。也可以使用示波器，針對目前最為普遍的圖6電路，參照右圖接輸出點1ms/0.5vp-p檔，無信號時，其中圖一是調好的正常電路的輸出波形，幅值在0.5VP-P以上。實際的波形很雜亂，但線條很細，有低放的話，聲音是介于溫柔的“絲---”和粗啞的“沙--”之間。圖二是N工作不穩定的輸出波形，幅值低且線條粗而稀疏，不穩定到什么程度呢？譬如說不移動PCB板，而在下面墊張厚點的紙什么的，波形都有可能改變。IC2001和K所說的問題應該屬此類。圖三的輸出波形除偶有個把突起外基本近于直線---電路沒工作。
