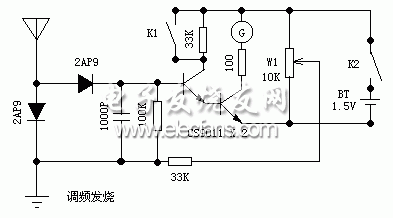

本電路是一個簡易CCS9011場強儀，對于微功率的信號非常靈敏，你可以直接將探頭點測調制器的輸出端，更可以將探頭點測激勵級的輸出。其中K1為增益選擇，K2為電源開關，W1靈敏度調節，本電路做好后放于鐵盒內，圖示的接地端接鐵盒。
微功率發射機用場強儀電路
