橋接負載V-I轉換器:0.5-4.5V輸入，+/-2A輸出，5%誤差

　　描述

　　此驗證設計電路是一種雙向電流源，可用于驅動浮動負載，尤其是單端源的熱電冷卻器（TEC）。此電路利用內部輸出電流監視器電路（IMON），該電路是 OPA569 功率放大器的特色之一。V-I 轉換功能通過使用 IMON 電流作為第一個放大器的反饋而實現。這可以使用戶生成可取消 IMON 電流的輸入信號，從而得到經過良好調節的輸出電流。第二個放大器反轉第一個放大器的輸出以實現橋接式負載（BTL）操作，在負載范圍內使電壓擺幅和轉換率加倍，在單端電源上實現雙向操作和良好的電壓擺幅。OPA569 的出色輸出擺幅至軌可以利用 5 V 單端電源在 2 A 輸出電流下實現 4.5 V 的可用輸出電壓。

　　特性

　　將電壓轉換為電流：0.5 - 4.5 V 輸入，+/- 2A 輸出

　　雙向高電流粗調誤差為 5 %

　　單電源橋接式負載解決方案在 +/-2A 下具有出色的輸出擺幅至軌

　　設計考慮到了浮動負載

　　利用 OPA569 特有 IMON 特點的獨特拓?fù)浜?V-I 轉換功能

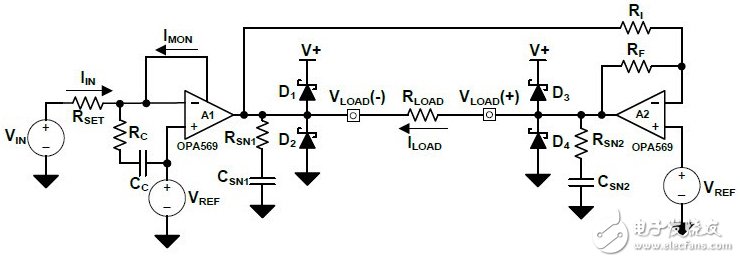

　　原理圖/方框圖

橋接負載V-I轉換器:0.5-4.5V輸入，+/-2A輸出，5%誤差

　　TIPD103 Test board for BTL V-I Converter

閱讀全文
