或非門電路圖

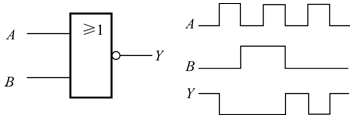

或非門的邏輯符號及波形圖如圖8-14所示。
　

(a) 邏輯符號????????????????????? (b) 波形圖
圖8-14 或非門電路
　

??? 或非門的邏輯功能是：輸入全為0，輸出才為1；只要有一個輸入為1，輸出就為0?；蚍情T(mén)真值表如表8-5所示。
???????????????????????????????????????????????????? 表8-5? 或非門真值表

A	B	Y
0	0	1
0	1	0
1	0	0
1	1	0

??? 或非門的邏輯功能用邏輯表達式描述則為：
??????????????????????????????????????????????? ??????????????? (8-5)
??? 或非門也可有兩個或兩個以上的輸入端。
