農業生產、氣象環保等工作中，光照強度是環境監測中的重要參數；尤其是在溫室大棚中，光強對作物有著決定性的作用。為了實現對光強的監測，本文選用高速、可編程芯片TSL2561作為光強傳感器，對光照強度進行測量。微處理器采用英國Jennic公司推出的高性能、低功耗、高速率無線芯片JN5139。該芯片集處理器、收發器于一體，通過無阻塞設計大大提高了CPU利用率，與傳統的有線設備相比，具有靈活性高、成本低、可維護性高等優點。

　　1? TSL2561的內部結構及工作原理

　　TSL2561[1]是TAOS公司推出的第二代光強數字轉換芯片，具有高速、低功耗、寬量程、可編程靈活配置等優點。TSL2561具有直接I2C接口，用于將光照強度轉換成數字信號輸出。其內部結構如圖1[2]所示。

　　TSL2561內部連接一個光敏二極管（通道0）和一個紅外響應光敏二極管（通道1）。這個集成電路具有提供20位動態范圍內近適光響應的能力。兩個集成的積分式A/D轉換器，可將光敏電流轉換成一個數字輸出，并存入芯片內部通道0和通道1各自的寄存器中。數字輸出表示測量每一個通道的光強，可以是微處理器的輸入。TSL2561可直接通過I2C總線協議由微控制器訪問，微控制器則通過對其內部的16個寄存器的讀寫來實現對TSL2561的控制。

?

　　圖1? TSL2561內部結構圖

　　2? 硬件設計

　　微處理器采用Jennic公司推出的高速率、低功耗、低成本JN5139無線SoC芯片[3]。該芯片集成了一個32位RISC處理器，可充分兼容2.4 GHz IEEE 802.15.4收發器，具有192 KB的ROM和8～96 KB內可選的RAM，提供豐富的模擬量和數字外圍設備接口。JN5139芯片帶有I2C總線控制器，只需將該總線的時鐘線和數據線直接與TSL2561的I2C總線的SCL和SDA線分別相連。

　　如圖2所示，光強傳感器電路主要由SoC芯片、電源、狀態指示LED電路、復位電路、Flash寫控制電路、光強傳感器以及去耦電路組成。該電路大大降低了設計的復雜性。同時，為了使光線均勻分布在傳感器上，本設計在TSL2561上加了一個半球狀菲涅爾透鏡，可將紅外線有效地集中到傳感器上[4]，從而適當降低照射到傳感器上的光照強度，不會超過設定的閾值。

?

　　圖2? 光強傳感器電路

?

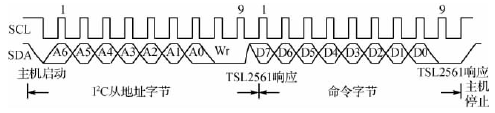

　　圖3? 字節方式發送數據時序圖

　　3? 軟件設計

?

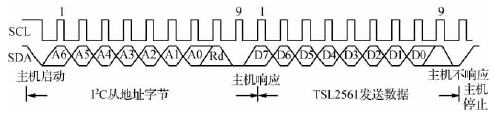

　　圖4? 字節方式接收數據時序圖

　　TSL2561是一個數字傳感器，輸出信號符合I2C總線標準。該總線支持以字節方式發送和接收數據。

　　字節方式發送數據格式如下：

?

　　字節方式接收數據格式如下：

?

　　其中， A為應答信號，0表示響應（ACK），1表示不響應（NACK）；S為啟動信號；P為停止信號；Wr為寫（低電平有效）；Rd為讀（高電平有效）。非陰影部分為控制器到傳感器；陰影部分為傳感器到控制器。

　　I2C總線的SDA線和SCL線是雙向線路，當總線空閑時，這兩條線都是高電平[5]。SDA線上的數據必須在時鐘的高電平周期保持穩定，數據線的高或低電平狀態只有在SCL線的時鐘信號是低電平時才能改變。I2C總線的起始和停止條件分別是：當SCL線是高電平時，SDA線從高電平向低電平切換表示起始條件；SDA線由低電平向高電平切換表示停止條件。由于I2C總線上的數據是以8位傳送的，為確保發送器發送的每個字節都被接收器收到，在第9個時鐘脈沖期間，數據線被釋放，由接收器反饋一個確認信號。確認信號為低電平時，規定為有效確認位（用ACK表示），表示接收器已經成功地接收了該字節；確認信號為高電平時，規定為非確認位（用NACK表示），表示接收器接收該字節沒有成功。

　　JN5139向TSL2561發送的時序圖如圖3所示。

　　JN5139接收TSL2561發送來的數據時序如圖4所示。

?

　　圖5? 數據傳輸流程

　　JN5139與TLS2561之間數據傳輸?shù)牧鞒倘鐖D5所示。首先，JN5139建立啟動信號，啟動I2C總線；然后，兩者之間開始發送傳輸數據，并在第9個時鐘脈沖期間反饋確認信號，直到數據傳輸結束，釋放SDA線，停止I2C總線。

　　4? MATLAB仿真

　　A/D轉換完成后，分別從通道0和通道1各自的寄存器中讀取相應的值CH0和CH1，并根據芯片相關資料進行計算，換算成Lux為單位的量。假設CH0讀取的值為P1（單位為Lux），CH1讀取的值為P2（單位為Lux），光強測量儀的測量值為P。為了將兩通道的值擬合成一個與實際光強相同的值（用P′表示），可通過一條曲線來求出P′與P1、P2之間的關系。設曲線方程為：

?

　　根據測量數據，求出系數C0~C4，即可計算出光強傳感器測得的光強。光強傳感器的測量值與光強測量儀的測量值相比較如圖6所示。

?

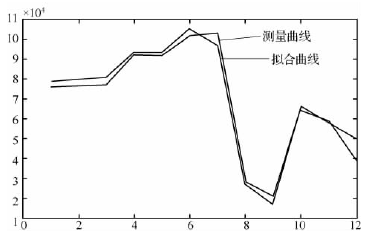

　　圖6? 測量曲線與擬合曲線比較

　　結語

　　本文基于光強傳感器TSL2561和微處理器JN5139設計的光強傳感器節點，具有外圍電路簡單、穩定性高等優點，并且采用無線化傳輸，用途十分廣泛。
