實用門鈴電路

叮咚門鈴

下圖是一種能發出“叮、咚”聲的門鈴的電原理圖。它是利用一塊時基電路集成塊和外圍元件組成的。它的音質優美逼真，裝調簡單容易、成本較低，一節6V迭層電池可用三個月以上，耗電量較低。

圖中的IC便是時基電路集成塊555，它構成無穩態多諧振蕩器。按下按鈕AN（裝在門上），振蕩器振蕩，振蕩頻率約700Hz，揚聲器發出“叮”的聲音。與此同時，電源通過二極管D1給C1充電。放開按鈕時，C1便通過電阻R1放電，維持振蕩。但由于AN的斷開，電阻R2被串入電路，使振蕩頻率有所改變，大約為500Hz左右，揚聲器發出“咚”的聲音。直到C1上電壓放到不能維持555振蕩為止?！斑恕甭暤挠嘁舻拈L(zhǎng)短可通過改變C1的數值來改變。

不用電池的雙音門鈴

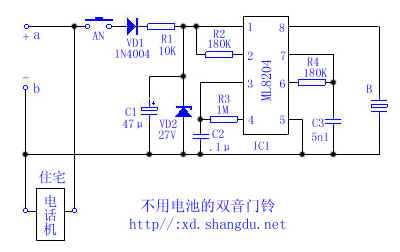

隨著電話機的普及率越來越高，擁有住宅電話的家庭也越來越多，但大多數住宅電話使用率很低，利用電話入戶饋線提供的48V（60V）直流饋電作電子門鈴的工作能源是經濟實用的?，F(xiàn)介紹一款不用電池的雙音門鈴電路。電路原理如圖所示，不難看出，圖中電路是常規的電話機振鈴電路的變型。a、b分別是電話機入戶線的正、負兩端。AN為常開型門鈴按鈕，在電話機候機時，按下AN，程控交換機提供的48V（或60V）電壓，直流饋電經VD1、R1對電容C1充電，當C1端電壓Vc達到IC1的起控電壓時，IC1起振送出雙音電子鈴流使蜂鳴器B發聲，告知主人有客來訪。而當電話機正在使用時，則圖中a、b之間的電壓較低達不到IC1的起控電壓，此時，即使按下AN門鈴按鈕也不工作，這是因?yàn)橛捎赗1取值較大，遠大于電話機的阻抗。故AN按下時對電話機的正常通話無影響。也對程控交換機無不良影響，僅在使用門鈴時對其間打入的電話遇忙。

一種對講門鈴的剖析及改進

有一種對講門鈴的電路如圖，其工作原理如下：平時掛機時叉簧開關HS的1、2觸點接通，用AC220V供電，V1有直流輸出，此電壓既對電池充電，也加到音樂IC的③腳。如按一下S，則音樂IC的②腳受觸發，④腳有音樂信號輸出，經V2放大后推動揚聲器發聲，同時經R5推動Y2、Y3。摘機后，叉簧開關HS的1、3接點接通，通話電路接通電源，這時可進行對講。

本對講門鈴由于音頻放大器IC2（LM386）的增益很高，容易使Y2、Y3產生嘯叫聲。經筆者實際驗證，只要在Y2、Y3兩端并聯一只幾pF的小電容，嘯叫聲即可消除。

不用按鈕的音樂門鈴

本文介紹一種不用按鈕的音樂門鈴，來人只要站在門鈴前，便可自動發出門鈴聲。

該音樂門鈴電路原理如附圖所示。IC1等元件組成紅外發射電路，由IC1、RP、R1、C1構成多諧振蕩頻率，按圖示元件數據，振蕩頻率約40kHz，輸出電流為100--200mA，可驅動紅外發光二極管D1發射出40kHz調制紅外脈沖。IC2是紅外接收芯片，靈敏度高、增益高、輸出波形好，并具有鑒頻功能。紅外接收管D2接收到40kHz頻率的紅外脈沖后，轉換為電信號，送入IC2第⑦腳，經放大和C5、L調諧以及IC2內部電路檢波、整形后，由第①腳輸出脈沖信號。

平時，IC2第①腳輸出低電瓶，D3截止，音樂集成電路IC3無觸發脈沖，不產生音樂信號輸出，揚聲器B不發聲。當有人站在門前遮擋D1發射的紅外信號時，IC2第①腳電位瞬間由低電平變?yōu)楦唠娖?，?jīng)D3觸發IC3輸出音樂信號，由V放大推動揚聲器發聲。

IC1選用NE555，IC2為μPC1373，IC3選用9300系列音樂集成電路。D1可用SE303A或LM66R型 5mm圓形紅外發光二極管，D2可用PH302方形紅外接收二極管。V為9013NPN管，β≥100。B選用YD58--1型、8Ω/0.25W小口徑揚聲器。L用?0.08mm高強度漆包線，在小型晶體管收音機的中頻變壓器骨架上密繞30匝即可。

兩種無按鈕音樂門鈴

門鈴均需安裝按裝，因而存在著安裝麻煩和易于丟失損壞等問題。用復合開關管代替機械觸發開關制作的音樂門鈴，即可克服上述弊端。

圖1為振動式。當有人用手敲門時，安裝在門內側的壓電陶瓷片YD受到振動而產生相應的音頻電壓，使復合管開關BG1和BG2導通，音樂電路CIC受到觸發即演奏一段樂曲。壓電陶瓷片以采用直徑較大的為宜，用502膠水將其粘合在門內偏上的中心位置即可。

圖2為觸摸式。當用手指觸摸電路A點時，人體感應電壓使復合管BG1和BG2導通，音樂電路CIC受到觸發即演奏一段樂曲。觸摸電極A可用一大小適中的金屬片固定在門框上即可。

觸摸式門鈴

本文介紹的觸摸式門鈴，用觸摸方式代替機械開關，它簡單可靠，實用有趣。

工作原理：電原理圖如圖所示。555時基集成電路工作在單穩狀態，平時③腳和⑦腳均為低電平．當用手觸摸一下金屬感應片M時,人體的感應信號通過0.1μF電容加至555時基集成電路的②腳，使電路翻轉進入暫穩態，這時③腳輸出高電平直接加到門鈴芯片的觸發端，芯片被觸發并通過三極管推動揚聲器發聲。同時⑦腳也變?yōu)楦唠娖剑娫赐ㄟ^100KΩ電阻對4.7μF電容充電,當電容上的電壓充至2/3電源電壓時，電路又翻轉，暫穩態結束，③腳又變?yōu)榈碗娖?。待再觸摸一次M時，上述工作過程周而復始。因此每觸摸一次M，門鈴就被觸發一次。③腳上的0.01μF電容為抗干擾電容,可防止門鈴被誤觸發。

元器件選擇與制作：本電路的門鈴芯片選用“叮咚”（HL9300）芯片，它每被觸發一次，盡管③腳變?yōu)榈碗娖胶?，它仍可連續發出三次“叮咚”聲。如選用的是需要觸發端一直為高電平才可發聲的芯片（如音樂芯片），應適當調整⑦腳上的阻容時間常數來調整暫穩態的時間，使③腳的高電平足以使芯片發出一曲完整的音樂后才變成低電平。另外還應通電測量一下門鈴芯片推動三極管的基極電位，如靜態（不發聲）時為低電平，則改用NPN型三極管作推動管，目的是防止靜態動耗，延長電池使用壽命。觸摸片的引線太長時最好使用屏蔽線并將屏蔽層接地。本電路制作簡單，只要安裝無誤即可正常工作。本電路還可擴展為觸摸開關、觸摸報警器等實用電路。

簡便電子雙音門鈴

本文介紹一種采用時基集成電路構成的雙音門鈴，電路如下圖所示，其核心部分是SL555時基電路。

兩用聲控電路

本文介紹一種簡易聲控電路。元器件較少，靜態電流僅為1mA。該電路可用于聲控門鈴和聲控玩具。

工作原理：這種聲控電路的原理如下圖所示。它由聲控傳感器、接收放大器、射極輸出器、音樂集成電路、發光二極管、揚聲器等組成。外界產生的聲音控制信號，由駐極體電容傳聲器BM轉變?yōu)殡娦盘?hào)，并經電容C1耦合至三極管VT1進行電壓放大。VT1的輸出信號經二極管VD2驅動三極管VT2導通，使電源電壓加到音樂集成電路IC的②腳（觸發端），音樂IC③腳發出音樂信號，經VT3放大后，驅動揚聲器BL發出宏亮的樂聲。與些同時，發光二極管VD3、VD4隨著音樂的大小而頻頻閃光，猶如洋娃娃兩只閃亮的大眼睛。調節電路中電位器RP的阻值，可以改變BM的工作電壓，從而起到改變聲控靈敏度的作用。電容C2是防止誤觸發，避免浪涌電流沖擊面設置的。

元器件選擇：VT1～VT3選用9014高增益三極管，其穿透電流要小，β＞80。BM可選用CN－15E或阻抗為1KΩ的其它駐極體傳聲器。音樂集成電路IC選用KD－152等工作電壓為3V的高電平觸發的音樂集成片。VD3、VD4選用工作電壓低、導通電流小而發光效率高的發光二極管。其余元件均按圖中標注的值選取，并無特殊要求。

安裝與使用：

(1)如家有音樂門鈴，則不必再制作電路外殼，可按圖加裝控制電路即可。 (2)駐極體傳聲器BM，裝在外門框上，高度可視人高矮而定。為使BM保持清潔，可用一塊小花布遮掩并標注“聲控”二字，即可裝飾，又引人注目。

(3)為防止外界聲音的干擾而引起誤工作，要調節RP，使BM具有適當?shù)撵`敏度，以人嘴離駐極體傳聲器BM為30mm左右能觸發門鈴為宜。

(4)發光二極管用于聲控門鈴時，只須一只發光管，將其裝在門外顯眼處。當人發聲時，如發光管顯示，則告訴外人，請放心電路工作正常。

(5)如作兒童玩具，選用一只空心塑料或毛絨絨的玩具，將VD3、VD4裝入兩只眼睛中，只要兒童發聲，洋娃娃便會閃動著大眼睛唱歌，頗有情趣。 (6)兒童不玩時，取出電池。最好選用4.7K帶開關的電位器，即可調節又能開關，這樣可節省靜態耗電。

觸摸式音樂門鈴

KD－482常用于石英鐘整點時，如在它的外部再加裝幾只電子元件，便可組成觸摸式音樂門鈴。電路工作電流為60mA，靜態電流幾乎為零。

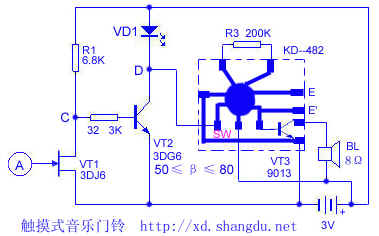

該電路如下圖所示。VT1、VT2組成觸摸靈敏開關。當手輕觸摸金屬片A時，人體給VT1的柵極注入一感應信號，使VT1的漏極電流減小，其漏極與源極間電阻增大，C點變?yōu)楦唠娢?，VT2導通，發光二極管VD1亮。這時D點變?yōu)榈碗娢唬琄D－482的SW端被低電平觸發振蕩工作，由VT3放大的信號驅動揚聲器BL發聲。手離開時A時，VT1的漏極電流變大，其漏、源極間電阻減小，C點變?yōu)榈碗娖?，VT2截止，VD1熄滅，D點變?yōu)楦唠娢?。BL播完一首樂曲后將會自動停止。

元器件選擇：場效應晶體管VT1除3DJ6E外也可采用其它的結型場效應晶體管，但要求飽和漏極電流小于1mA。發光二極管VD1的型號可任意選擇，為使效果更佳，VD1應選擇工作電壓在2～2.5V．發光效率高的發光管。金屬片的面積為300mm左右。

調試：電路按下圖接好后，先將電源的負極與SW端用一根金屬線短接一下（KD－482為低電平觸發），BL放出音樂即可?？刂齐娐分簧约诱{(diào)整，未觸摸A之前，將萬用表打在直流1V檔位，測量VT2的基極b與發射極e兩端電壓應小于0.7V，然后再用手輕觸A，此時指針指示要大于或等于0.7V。如達不到該值，可適當改變一下R2或R3的阻值，兩個電阻最好配合調整。

安裝與調試：

由于該電路靜態耗電流極微，故可省去電源開關。A與VT1的柵極之間的距離可根據實際情況而定，最好不要超過1m。發光二極管VD1最好與觸摸片A裝在門外顯眼處，當門外人觸摸到A時，VD1即刻發光顯示，就表示電路工作正常。在觸摸A時，有時偶爾會出現電路不工作情況，這時VT1與VT2應選擇放大倍數大一些的管子。

該電路也可用于防盜，將VT1柵極的接觸線安裝在門拉手或門鎖等金屬部位，當盜賊的手一接觸即可報警。該電路經改動后可用于觸摸兒童玩具。KD－482的E、E'兩端原來是接蜂鳴陶瓷片的，如加以改進接上兩只發光二極管VD2、VD3（如下圖所示），而發光二極管VD1裝在前額中間尤如三只眼，這樣不僅集聲．光、色于一體新穎有趣，而且更會招來兒童們的喜愛。其中VD1是用于來控制明暗的，VD2．VD3是隨音樂聲的大小而頻頻閃爍的。
