移動電視是指采用數字廣播技術播出，接收終端一是安裝在公交汽車、地鐵、列車、出租車、私家車等交通工具上的車載移動電視，二是手機、PMP、筆記本電腦、超便攜PC等便攜式設備，以滿足移動人群的收看電視節目需求的電視系統。<>

　　針對車載移動電視應用的地面?zhèn)鬏敂?shù)字電視標準主要包括DVB-T、ATSC和ISDB-T。DVB-T標準主要集中在歐洲，ISDB-T只有日本采用，ATSC主要分布在北美。中國地面?zhèn)鬏敇藴驶敬_定，但真正實施尚待時日。目前，中國的數字電視地面?zhèn)鬏敇藴手幸堰M入產業化的有清華大學的DMB-T、上海交大的ADTB-T、廣播科學研究院(廣科院)STiMi以及歐洲的DVB-T。中國約有43個省市已開播或試驗了地面?zhèn)鬏斠苿与娨暎谶@些地區中以采用清華的DMB-T與歐洲D(zhuǎn)VB-T標準最多，采用上海交大ADTB-T標準的仍以上海為主。

　　實現傳輸手機電視節目網絡有兩種，一是基于移動通信網絡，二是基于廣播網絡。這兩種手機電視各有優劣，移動通信網比較方便提供個性化的服務，但它的帶寬有限，成本較高。廣播電視網絡的發展要先于移動通信網絡，但它的最大問題可能就是多種標準的爭紛不斷。目前全球主要的手持設備電視廣播標準包括歐洲的DVB-H、韓國的T-DMB、日本的ISDB-T、美國高通的Media FLO。

　　中國的手機電視標準有多樣化趨勢，包括國家廣電總局推出的行業標準CMMB(STiMi是其核心)、北京新岸線公司的T-MMB、清華大學的DMB-T/H、華為提出的CMB、通信廣播標準化委員會提出的CDMB以及歐洲標準DVB-H、韓國標準T-DMB和高通的MediaFLO。由于現在還不能確定哪種(或哪幾種)標準會成為中國的手機電視標準，所以手持電視方案提供商仍以多模多頻段尋求切入點。

　　表1列出了主要的移動電視標準及其主要特性。從目前提供的前端解決方案來看，以支持DVB-H標準的半導體公司最多數，包括如Freescale、TI、Microtune、Samsung、Broadcom、DiBcom、Frontier Silicon、Siano Mobile、Newport Media、NXP等。支持T-DMB標準的廠商主要有Frontier Silicon、Sinao、Newport Media、卓勝微電子等。支持ISBD-T的廠商主要是一些日本廠商和TI、Newport Media和高通等公司。支持MediaFLO的廠商有高通、Newport Media等。

　　表1：主要的移動電視標準及其主要特性。

　　本文將重點討論移動電視系統的設計挑戰以及設計方法和技巧，并全面介紹主要半導體廠商的移動電視方案，包括調諧器、解調器、媒體處理器以及單芯片和多芯片的整體方案。

　　移動電視: 手機電視系統,功耗、接收靈敏度、移動速度限制是三大難點

　　從最早期純粹具備語音通信功能到能播放MP3音樂、視頻錄放、百萬像素拍照、再到目前最流行支持雙模/多模、GPS定位導航、基于Wi-Fi的VoIP、RFID自動付費，如今人們隨身攜帶的小小手機幾乎囊括了所有小型電子設備的主要功能。這使得手機的系統設計變得愈加復雜。設計工程師不僅要在輕薄短小的手機里放置更多的天線、RF開關、功率放大器(PA)、濾波器，還要處理更加嚴峻的功耗問題，并要面臨如何解決多模手機的切換和射頻隔離、如何提高接收靈敏度、如何實現延長電池使用時間等等問題。而移動電視功能的加入無疑令這些一切變得愈加嚴峻。

　　“移動數字電視的設計存在四個關鍵挑戰：小外形因子、功率效率、高線性度和實現先進的性能?！?Newport Media公司營銷及銷售副總裁James Kamke表示。飛兆半導體公司信號路徑產品線產品市場經理韓曉勇也指出功耗、接收靈敏度、移動速度限制是三大難點。

　　首先，由于移動電視客戶要求至少3-4個小時的連續運行時間，設計人員必須考慮到產品的電池壽命問題。其次，移動電視能否順利接收到廣播信號非常關鍵，否則將導致其它競爭方案(如衛星方案)加入競爭并贏得了部分的支持者。最后，由于移動電視設備和客戶一起以較高的速度移動，信號配時將因多普勒 (Doppler) 效應而被迫改變，這會導致接收和解碼困難。

　　為解決這些挑戰，為MTV子系統應該采用小尺寸的模塊化設計，但這種模塊在不同的終端產品中可以有不同的架構。對于手機，實現MTV功能的最好架構可能是采用手機芯片+MTV SoC。MTV SoC通常集成了多個解復用器和ARM處理器，可以卸載手機芯片的負荷。對于PMP，最好的架構是采用較簡單的MTV芯片(如僅集成RF和解調器)+媒體處理器，或者RF+解調器 +媒體處理器。這樣可以降低系統級成本。對于筆記本電腦，最好的方式是采用具有MTV功能的USB 軟件狗。

　　韓曉勇指出，實現移動電視的最好架構是經由 SDIO 接口連接便攜式主 CPU 的電視模塊 (包括調諧器、解調器和A/V 解碼器)，因為這種解決方案對現有系統上的改變最少。同樣地，可以在完整的系統上添加或去除功能性模塊，以盡可能地降低設計的困難度。

　　思亞諾移動芯片有限公司(Siano Mobile Silicon)公司中國區總經理王渭認為芯片架構必須要在系統級具有可行性和高效率。高效率意味著芯片可以實現低功耗，并且體積小，可行性意味著芯片能提供通用硬件接口和靈活多樣的軟件接口，以便與不同的移動數字電視(MDTV)標準、不同的后臺處理器和操作系統相匹配。

　　下面分析系統各個功能塊面臨的技術挑戰、實現難點以及主流的半導體解決方案。

　　如圖2所示，具有移動電視廣播功能的手機系統主要由三個子系統構成：通信子系統、應用子系統和移動接收子系統。移動電視接收系統主要由天線、調諧器、解碼器組成，此外與移動電視功能相關的部分還有應用處理器、控制器和顯示屏。

　　圖2：電視手機系統主要由通信子系統、應用子系統和移動接收子系統組成。

　　1.天線

　　信號鏈開始于天線，這對依賴于地面廣播信號的移動電視而言非常重要。如果設備既接收VHF(2-13頻道)，又接收 UHF(14-83頻道)，那么天線必須處理 5.5 米至 34厘米的波長。因此，即便就波長一半或四分之一而言，設備尺寸都不能足夠大到支持完全集成的天線，特別就 VHF 頻段而言更是如此。

　　“天線設計非常具有挑戰性，特別是設計筆記本電腦中的DVB-T天線。內置天線是便攜式電子設備很受歡迎的移動TV功能之一，但設計一個能滿足VHF 和UHF頻段的增益要求的天線卻很困難?！?Broadcom公司移動電視產品市場經理Chris Cytera表示。

　　“如今的技術趨勢是朝全集成天線的方向發展，這對設計提出了更高要求。一種提高系統增益的方法是使用可調諧天線，這種天線能保證在各頻帶都有最佳增益?！?Frontier Silicon公司的業務發展總監Mark Hopgood表示。

　　當布置移動TV的天線時，考慮持著電話觀看電視的使用者的體效應很關鍵。采用智能可調諧天線設計有助于隨著環境不斷變化而優化信號接收。為使增益最大，并同時最大限度降低手機噪聲的干擾，在集成天線周圍保持合理的空間距離也很重要。

　　2. 分離的調諧器和解調器方案

　　調諧器、解碼器是移動電視接收子系統的重要部分。天線將RF 信號傳輸給調諧器，其可放大輸入，并將其轉換為適用于解碼器級的視頻信號。調諧器的重要性還在于它對設備整體大小和電池耗電量影響很大。信號鏈位于調諧器之后的下一部分就是解碼器，它將電視信號數字化，并可能進行某些處理。

　　調諧和解調有兩種方案：一種是兩者是分離芯片，另一種是單芯片集成。 在早期，為了迅速推出方案，一些廠商選擇了分離方案。

　　Freescale提供分離方案，該方案采用了該公司分別是針對UHF頻段(430～862MHz)的MC44CD0I/02和針對美國L波段(1.67GHz)的MC44CD03，再配上DiBcom公司的DIB7000-H芯片。DIB7000-H是全球首先量產、支持DVB-H移動接收規格的解調器。

　　Microtune公司也推出了分離方案。它的雙波段DVB-H調諧器芯片MT2260，采用集成設計，無需外部低噪聲放大器(LNA)或平衡/不平衡變壓器，在觀看模式下的典型功耗為20-40mW。MT2260目前可接收到的頻段為美國的L波段和歐洲的UHF頻段(470-8?0MHz)。

　　Samsung的DVB-H前端芯片組帶有Zero-IF(中頻)CMOS RF調諧器(S5M8600)，以及符合DVB-H/T標準的信道解碼器(S3C4F10)、CPU和內置式存儲器，它的應用子系統也比較有特點，采用了SC32442應用處理器加上SA3A480 H.26?解碼器的雙芯片方案。

　　Broadcom公司的BCM2900是一款采用0.18μm CMOS工藝的單片零中頻調諧器，同時支持DVB-H、DMB-T 和DMB-TH標準。由于支持用于歐洲標準的1450 MHz～1490MHz 頻率范圍和美國的1670MHz～1675MHz 頻率范圍的UHF、IV、V波段和L波段，該器件幾乎適用于全球任何地方的便攜式設備數字電視接收。

　　ADI和凌訊科技(Legend Silicon)合作推出業界首款符合中國數字電視地面廣播標準DMB-TH的移動電視接收機解決方案。該平臺整合了ADI公司的Integrant低功耗RF調諧器和凌訊公司的解調器。利用Integrant的調諧器(Tuner)，ADI為該平臺提供業界最低功耗的RF調諧器，使電池效率達到最大的同時，其小封裝能滿足小體積和低成本要求。而凌訊公司符合DMB-TH標準的解調器(Demodulator)采用全新設計，用于移動電視的調諧器是為接收DMB-TH設計的第二代芯片(LS8?13)。此外，ADI還采用了它的低功耗Blackfin處理器完成移動電視應用中MPEG-2解碼和多媒體處理功能。

　　“在同一芯片上集成CMOS直接轉換調諧器和解調器實現這些設備的最好架構。硬連線解調器架構可使功耗最低/裸片面積最小，這是因為它不需要“軟”方案中指令解碼的開銷?！?Broadcom公司移動電視產品市場經理Chris Cytera表示。由于采用CMOS工藝和直接轉換架構，BCM2900不需用外部IF、圖像抑制濾波器以及任何可調諧元件，BCM2900適合被用來實現低成本的移動TV方案，如PC用電視調諧卡。

　　另外一些分離的調諧器和解調器解決方案還包括：美國高通公司同時支持FLO技術、DVB-H和ISDB-T的通用廣播調制解調器(UBM);卓勝微電子專為DAB、DAB-IP和T-DMB應用而設計的移動數字電視解調芯片MXD0120;創毅視訊公司推出的國際上首顆符合CMMB標準的手機電視信道解調芯片IF101等等。

　　3.集成的調諧器和解調器方案

　　隨著系統廠商對完整接收器解決方案的需要，將調諧器和解調器封裝在一起越來越多。此外，大多數供應商都在快速轉向能夠處理多個移動電視標準的下一代調諧器或解調器IC，以滿足變化的市場需求。

　　“如何在小尺寸、低功耗和高性能(即高靈敏度、線性度、抗噪聲和干擾能力)進行最優折衷是電視手機的設計挑戰?！盌iBcom 公司市場和業務開發副總裁Azzedine Boubguira，“為解決這些問題，第一階段是實現在同一個小型封裝內集成RF調諧器、解調器和大多數分離器件?！?/P>

　　DiBcom針對汽車、手機、PC和筆記本電腦、PMP、導航設備、機頂盒、LCD TV等不同的移動電視TV 市場有的產品。它們大部分都集成了多頻段RF調諧器和解調器，支持DVB-H, DVB-T、DVB-SH、T-DMB和ISDB-T標準。

　　Frontier Silicon公司的Apollo FS1110是一款三頻雙模射頻前端接收器，適用于廣播數字收音機和移動電視，如T-DMB和DAB。Apollo與Frontier Silicon的Kino數字基帶芯片合用，可以在手機和其它設備上實現全套優化射頻和基帶T-DMB解決方案。Apollo還可該公司的DVB-T/T-DMB/DAB多標準基帶接收芯片Paradiso配合使用。Paradiso是從Frontier Silicon的Kinot和Chorus系列產品(適用于T-DMB和DAB)發展而來的，支持所有DVB-H和T-DMB制式，包括中國、歐洲和韓國的變體。圖3給出了基于Paradiso 1T的手機電視系統框圖。

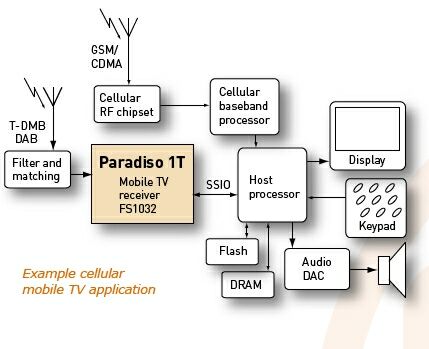

　　圖3：基于Paradiso 1T的手機電視系統框圖。

　　Frontier Silicon方案的優勢是采用了智能干擾抑制機制，在不利的客觀條件下，如GSM/CDMA噪聲對其他頻率產生影響時，可保證具有最佳的信號接收靈敏度;當信道上有噪聲干擾時，采用同信道干擾消除機制以確保高的接收靈敏度;具有很高的信號衰減/串擾比(ACR)，能確保接收器繼續保持良好的工作狀態，即使靠近MDTV發射器;對DVB-H具有很高的Doppler 性能(超過 MBRAI 2.0)。

　　TI也采用了集成方案。它的Hollywood單芯片解決方案是業界首款采用標準90nm數字工藝、將移動電視調諧器與解調器集成的芯片。其中，DTV1000和DTV1001是Hollywood單芯片系列的首批產品，支持開放的業界標準，包括應用于歐洲、美國及部分亞洲地區的DVB-H及應用于日本的ISDB-T，另外，均具備可連接至TI OMAP系列應用處理器的接口。

　　以色列公司Siano Mobile的SMS1000也屬于集成方案，包括SMS1001調諧器和SMS1002解調器芯片。SMS1000支持多種標準(DVB-H、DVB-T、T-DMB、DAB、EPM-DAB)和多個波段(VHFIII、UHF、L1、L2)，提供了SPI、SDIO、USB 2.0、GSP接口。該公司的單芯片接收器SMS1010 支持DVB-T、DVB-H、T-DMB、DAB與DAB-IP等標準，以及四個不同頻帶。它整合了一顆RF調諧器與解調器，在DVB-H模式下的平均耗電量少于22mW。與其它競爭方案最大不同之處，在于SMS1010并不需要外接式內存或VCO。圖4是采用了SMS1010的手機電視系統框圖。

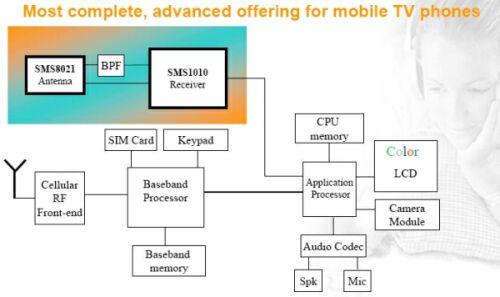

　　圖4：采用了SMS1010的手機電視系統框圖。

　　Newport Media公司的單芯片移動電視接收器NMI310具有很高的集成度，它集成了RF調諧器、解調器和所有必要存儲模塊。該芯片可對采用DVB-H、DVB-T、T-DMB、ISDB-T和MediaFlo以及其它標準的信號進行解調。 NMI310集成了一個四波段、直接轉換接收器和一個DVB-H解調器及所有必要的存儲器。該芯片可同時接收8路信號，功耗僅為20毫瓦。此外其所具有多種特性，如鄰信道信號抑制達55-dB，可凈化畫面使用戶獲得最佳視覺效果。

　　韓國PnpNetwork公司的PN3030是一款滿足ETSI EN 300 401和T-DMB標準的DMB接收器。該器件功耗低、封裝尺寸小(8x8x1.5mm 80LFBGA),適用于多種移動數字電視解決方案的手持設備，比如手機和便攜的音視頻設備。它支持I2C、I2S、SPDIF、SPI、HPI、MPEG-2 TS和RDI多種標準以滿足不同應用的需要。

　　恩智浦半導體(NXP)采取了折中的SiP方案。BGT210和BGT211是低功率DVB-H前端芯片，BGT210服務歐洲市場，BGT211服務美國市場。芯片包含一片電視調諧器(TDA18281/2)、可編程通道解碼器/解調器(TDA10105)、源解碼器和完整的用于DVB-H傳輸控制、文件傳送和實時A/V傳送的軟件包。

　　4. 應用處理器和媒體處理器

　　手機電視可能采用廣播和視頻流兩種方式來實現，但并不是所有的手機媒體處理器都能同時支持兩種方式的移動電視，因為目前主流的移動電視標準比如DVB-H和T-DMB采用的是H.26?或VC-1(美國要求)編解碼方式，而基于移動網絡的視頻流主要采用的則是MPEG4編解碼方式。此外，電子節目指南(EPG)、傳輸流解復用、實時流視頻/音頻/MEPG解碼、TV功能(如閉合字幕(CC)、圖文電視等)等功能，對手機而言都是額外功能，在最初的手機應用處理器設計中并沒有加以考慮，因此手機應用處理器和媒體處理器應該有更強大的處理功能。

　　“滿足移動電視的媒體處理功能需要四個必備條件：1)低功耗、低成本;2)支持D1并能夠?qū)崿F(xiàn)在小屏幕上的實時編解碼;3)高度集成的SoC;4)支持多種媒體標準。” 芯慧同用半導體(Vivace Semiconductor)公司總裁兼首席執行官Cary Ussery表示，“當前市場上的解決方案并不能全面滿足移動電視設備的需求，單芯片處理器或者CPU+DSP結構很難同時滿足低功耗、支持D1以及高集成度的多種需求?！?/P>

　　芯慧同用提供的媒體處理功能可以支持DVB-H、T-DMB、DMB-TH、T-MMB和STiMi等多種標準，它具有很高性能，是滿足便攜視頻播放市場需求的最優化產品。該公司目前提供兩款高集成度產品。一款是VSP100芯片，它是一款理想的低成本產品，專為下一代便攜媒體設備設計。另一款是VSP200芯片，它提供了更高的性能，是滿足便攜視頻播放市場需求的最優化產品。

　　北京希圖視鼎(C2 Microsystems)的CC1100媒體處理器的優點是可提供理想的PMP平臺方案。它支持MPEG-2，H.26?(BP&MP), MPEG-4.2(ASP), VC-1, RM，F(xiàn)lash和MJEPG等多種視頻格式的編解碼以及轉碼。MPEG-2解碼畫質可達高清清(720p/1080i)，其它格式的編解碼和轉碼畫質可達標清(D1)?；贑C1100媒體處理器的PMP可以很方便地集成MTV功能。

　　Broadcom的VideoCore移動多媒體處理器支持微軟的Windows Media Video(微軟的視頻壓縮標準，常稱為VC-1)，這將有力地促進美國運營商在2006年推出新的移動TV服務。這一支持也意味著Broadcom的VideoCore系列移動多媒體處理器有意挺進下一代準備接收DVB-H和其它格式移動TV內容的手機和便攜式多媒體播放機市場。基于Broadcom公司VideoCore技術的BCM2702、BCM2722和BCM2724芯片支持所有的移動多媒體應用標準，包括VC-1和H.26?(MPEG-4 AVC)視頻編解碼器，以及所有的音頻編解碼標準，如AAC+、WMA和BSAC。這一靈活性和可編程性使得該系列處理器非常適合于任何正在部署的移動TV標準，并有可能開發出一個真正的全球通用型多標準移動TV接收機。 除了支持很多技術以外，VideoCore處理器還提供業界領先的功耗性能，它具備解碼VC-1和H.26?視頻的能力，且消耗的功率小于150mW。與傳統的基于軟件的解決方案相比，這一可編程解決方案的性能允許更長的移動TV觀看時間和電池壽命。

　　nVidia目前是全球主要移動電視手機——三星DVB-H手機的處理器供應商，nVidia的處理器已用于不少TD手機的設計中，包括國際廠商和本地廠商。但nVidia的處理器GoForce 4000和GoForce 5500都不支持AVS標準。中國的CMMB標準采用AVS的話，nVidia在也需要重新設計芯片.

　　ST的Nomadik多媒體應用處理器產品線利用分布式的聲音和影像加速器為核心的獨特架構，除了手機收看移動電視的功能外，智能型手機、多媒體手機、PDA、網絡電器產品及汽車娛樂系統，都可以通過Nomadik多媒體處理器提供相關終端產品影音和圖像處理功能。圖5是Nomadik多媒體應用處理器的功能圖。

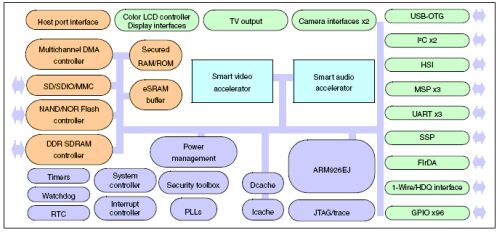

　　圖5：Nomadik多媒體應用處理器的功能圖。

　　對多種編解碼格式的支持時，基于ARM或DSP軟解碼的處理器非常有優勢。比如TI的OMAP和飛思卡爾的i.MX31等，它們可以方便地升級而不需要重新開發。但是，如果要考慮到性能、功耗和成本、基于硬邏輯的處理器就更受歡迎了，比如nVidia的GoForce 4000和GoForce5500以及SMedia公司的Glamo 3370和Glamo 3360。 但前者也在采用折衷的方式，即H.26?和MPEG4采用硬加速器，比如TI的OMAP、飛思卡爾的i.MX31、杰得的X900、富瀚微電子的FH8800和nVidia的GoForce 6100等。設計工程師在為手機電視選擇處理器時需要衡量多方面的因素。

　　車載移動電視：提高接收質量是關鍵

　　車載移動電視主要由機頂盒(如DMB-T機頂盒)、液晶顯示屏、天線、車載電源等構成。機頂盒將天線收到的射頻信號轉換成解調器可以接收的中頻或基帶調制信號;解調器收到這些信號后進行解碼，輸出為包含廣播數據的碼流;然后解復用把廣播數據從其它碼流信號中分離出來，并根據控制信息，從分離出來的信號中選擇對應于本機的音、視頻數據進行下載或?qū)崟r播放;再對其它的多媒體信息進行處理后最終在車載電視上顯示出來。

　　車載電視對功耗的要求不高，但由于DVB-T是針對移動接收而設計，所以要獲得令人滿意的車內電視接收效果需要具有多天線的“分集”系統。例如，使用“掃描分集”技術，系統自行控制在不同天線之間切換，選擇具有最高接收電平的天線，以獲得滿意的圖像質量。

　　建議DVB-T接收機天線采用最大比值合并(MRC)分集，將最佳的載波信號組合形成輸出信號，即使車輛的運行速度超過100Km/h也能確保汽車電視獲得良好的接收質量。頻率分集的作用獨立于天線分集，在接收過程中，混合電視接收機無需對用戶部分作任何操作就掃描發射機情況。如果發現某個信道承載同樣的內容，但接收質量更好，設備會自動切換到這個新的信道。這樣用戶就可以在旅行過程中連續不斷地觀看節目，而不必當汽車經過某個發射臺覆蓋范圍時手動調諧。

　　筆記本電腦PC TV解決方案

　　通過電腦收看電視節目并不是一個新鮮事物，早在10多年前就可以從市面上買到PCI接口的電視卡，插到臺式電腦上收看模擬電視節目。不過那時在電腦上觀看電視的效果不盡人意，并且安裝電視卡也頗為費勁。如今，隨著PC產品的處理速度越來越快，加上已內建的無線、藍牙、繪圖卡功能也越來越強大，并具有愈來愈多的多媒體音視頻播放功能，人們希望在個人電腦上也能獲得收看電視節目的娛樂體驗。InStat預測，到2009年P(guān)C TV調諧卡在全球市場的零售額將達到37億美元，年均復合增長率高達42.6%。

　　PC TV調諧卡的接口也有PCI(適用于臺式機電腦)、PCI Express(適用于臺式機電腦和筆記本電腦)、USB(適用于筆記本電腦)，因此系統方案提供商必須針對不同的市場設計PC TV調諧卡。

　　恩智浦(NXP)半導體公司顯示系統方案(中國)市場經理曾慶豐表示，“去年P(guān)CI接口的電視卡占中國市場的70%，今年P(guān)C TV市場仍將式PCI接口為主流，但預計會有更多的USB卡和PCI Express出現，以滿足移動應用需求?！?/P>

　　NXP公司是目前是唯一具有PC TV調諧卡所有關鍵器件的供應商，包括AV解碼器、通道解碼器、調諧器、驅動器。例如：針對北美市場的OEM媒體中心解決方案參考設計PCV500采用了NXP的SAA716?或者SAA716?的單通道版本SAA7163，以及硅調諧器TDA18271，支持ATSC+NTSC或者雙NTSC模式(動態雙模式);針對歐洲市場的PC TV解決方案采用了AV解碼器SAA7131、硅調諧器TDA8275A以及DVB-T通道解碼器TDA10046;針對日本市場的PC TV方案采用了SAA7163、TDA18271以及通道解碼器。

　　“對筆記本電腦而言，實現良好的室內接收質量是難點，采用分集技術(雙天線)對改善室內接收質量非常有效。” DiBcom 公司市場和業務開發副總裁Azzedine Boubguira認為。

　　DiBcom公司的“3合1”芯片DIB7770將三種功能集于一身，集成了三個用于在PC上接收數字地面電視(DTT)的模塊：一個嵌入式RF調諧器、一個解調器和一個USB2.0橋接器。這種“3合1”方案的開發，是為了實現可接收高質量數字電視的超小型低造價USB2.0電視附件。DIB7770使得無論是采用UHF或VHT(雙頻調諧器)，還是單個模式或分集模式(雙天線)來接收電視的USB2.0方案都可以實現。雙天線方案(分集模式)可以使城市地區和室內等接收信號有限的地區電視覆蓋率提高50%。

　　Micronas公司的USB2.0接口PC TV MicStickD參考設計可以讓消費者在任何配有USB2.0接口的臺式機或筆記本電腦上觀看并實時接收DVB-T視頻廣播及節目表信息。該方案整合了系列產品，包括DRX 3975D COFDM(編碼正交頻分調制)數字解調器、Microtune MT2060數字電視調諧器以及Cypress EZ-USB FX2LP控制器。Micronas DRX 3975D是首款符合NorDig-Unified V1.0.2接收器規格的COFDM解調器，MicStickD可以完全兼容全球現有的DVB-T接收系統標準。

　　Trident公司的TV-Master是一個高度整合的，高速USB2.0的方便便捷的電視接收器芯片，TV-Master給基于PC機或筆記本電腦看電視提供一個低成本的解決方案。TV-Master這個單顆的IC整合了兩通道16b音頻ADC，兩通道10b、2D梳狀濾波器的高性能的視頻解碼器(video decoders)以及一個內嵌的MCU。

　　力合微電子的LME2510是一款經過優化設計的 USB2.0 數字電視控制芯片，主要特性包括：USB2.0接口;支持多種數字電視標準, 支持標清及高清(HDTV)數字電視接收;內置增強型8051兼容 MCU, 支持用戶程序下載, 實現差異化功能;雙I2C接口, 可 RF Tuner 及解調解碼芯片分別單獨控制;內置數字電視碼流處理器等。該芯片的典型應用包括電腦電視(包括筆記本電腦及臺式電腦)、手持多媒體終端數字電視，以及其它電腦設備的數字電視接收。

　　卓聯半導體地面數字電視解調器ZL10355可用于PC-TV、便攜式和手持式數字電視接收設備設計，該器件擁有業界最小的封裝，最低的功耗和最低的軟件開銷，再加上寬廣的溫度范圍，特別適合移動DTV應用。該解調器完全符合苛刻的NorDig Unified 1.0.2標準。欲了解更多信息請登錄電子發燒友網(http://www.www27dydycom.cn)
