由于調試需要，剛畫了一個0~25mA信號發生器。

與以往畫板不同的是，這次我是在云端畫的。

我使用的畫圖軟件名稱叫做EasyEDA，這是一款在瀏覽器上進行操作的免費的畫圖軟件。

有人說，那豈不是必須有網才能用？答：錯！。只要你用瀏覽器打開過EasyEDA，即使斷了網也可以使用。只是離線使用的保存文件方法與在線使用的保存方法略有不同，詳見官方手冊。

因為一天中還有其它事情要做，所以這個板子斷斷續續畫了好幾天。有時候在公司的電腦上畫，有時候在家里的電腦上畫。

來回在不同的電腦上畫，根本不用U盤或者網盤拷貝來拷貝去，隨時直接打開瀏覽器就開畫。這一點，真的是方便到?jīng)]有朋友了。

元器件庫超多，別人分享的作品也很多，在學校的朋友做畢設的時候，可以參考那里面的資源，畢竟資源辣么豐富。

關于操作這個軟件的詳細步驟，大家可以看官方的教程。

想使用軟件，只需要打開網站（EasyEDA.com）

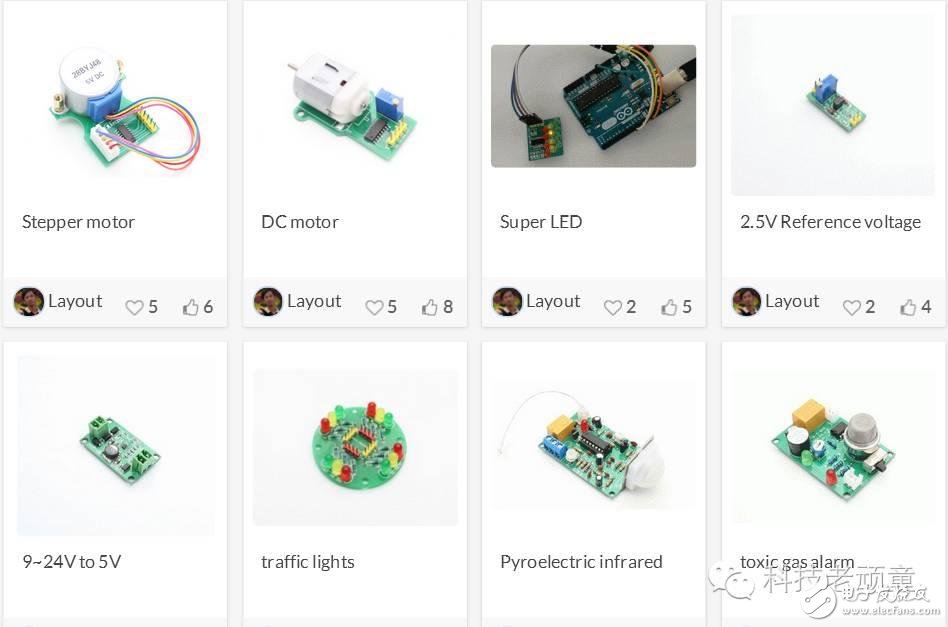

打開網站后，進入“資源中心”，會看到別人分享的很多作品。

這些作品的電路圖都是開源的，原理圖+PCB+BOM清單都一目了然，甚至可以把這些作品保存為自己的以后，去修改它。

自己的作品或者畫的元器件封裝庫，可以自由的設置為“私有”或者“公開”。你如果不想把自己的作品讓別人看到，設置為私有就可以。

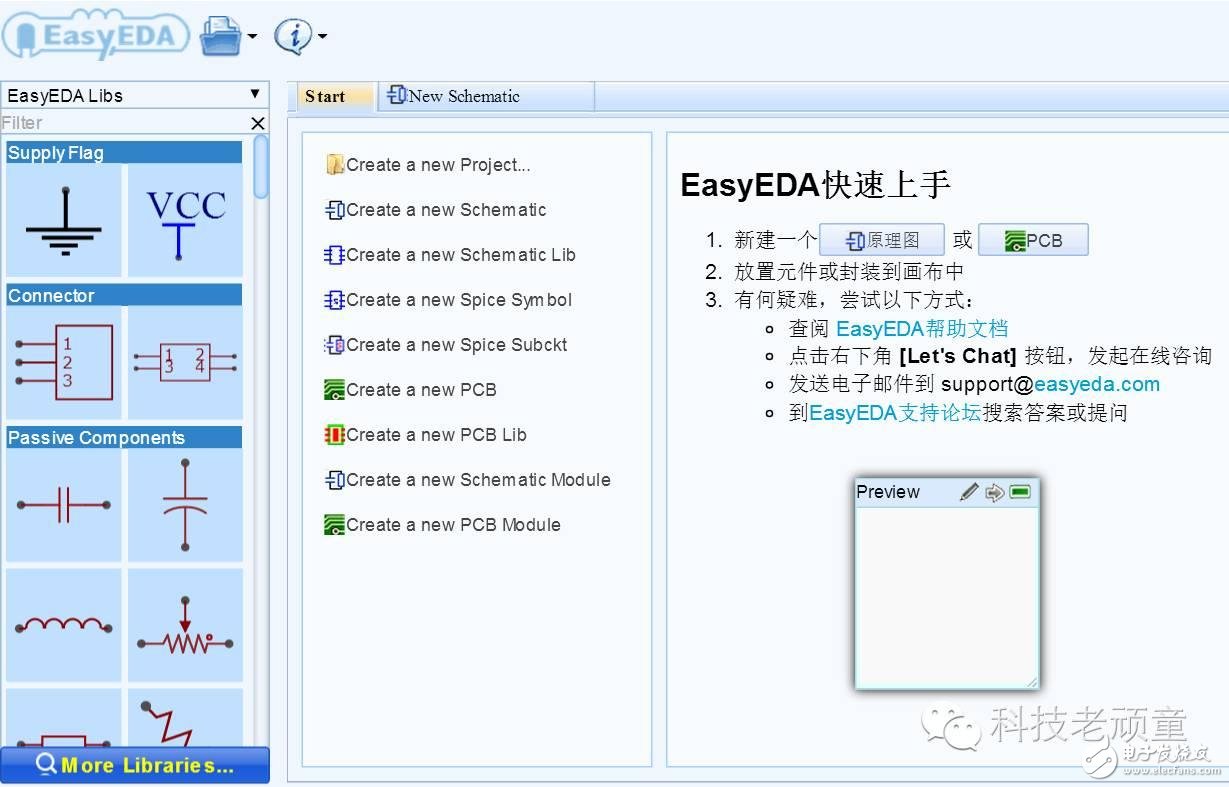

左邊窗口中有電阻、電容、二極管、三極管等常用的元件庫，只需用鼠標點擊一下，選擇的元件就會附著在鼠標上邊，在原理圖中再點擊一下，就會放置到原理圖中，使用起來非常簡單。

當你把鼠標放到元件庫中的任何一個元件上以后，會在該元件的右下角出現一個小三角，這個小功能，真是非常的聰明。

例如，我要在原理圖中使用單排針或者雙排針，我們知道，排針的數量是從1P到N個P，把這么多種P的都在這個地方都放進來，會很長很長的。而EasyEDA的做法是使用了右下角的小箭頭。

當然，這些最常用的元器件，肯定是無法滿足我們畫電路板的需要，你可以自己創建元件庫，也可以點擊最下邊的按鈕“More Libraries”，在彈出的窗口中可以搜索你想要的元器件庫，如下圖：
