關于電源PCB布局、布線、調試問題，作為電子行業的從業人，心中定然都有自己的一套操作習慣。別的不提，在今天的開篇，先說一說今晚的直播課堂中，Lorry老師的一些總結和建議。

Lorry老師著重強調，電源工程師必須與PCB Layout工程師緊密合作以應對極具挑戰的電源設計，一味蠻干并非解決事情的最好方法。

在電源設計中，還需注意一下幾點：

在系統設計布局規劃上，電源電路應該盡可能靠近負載電路

散熱回路應該盡可能靠近電源電路以減少熱阻

選擇正確的板層數量和銅厚

在有散熱對流的板上，注意大尺寸的被動器件（電感，大電容）布局

不要阻礙芯片和MOSFET的空氣對流

在板層堆疊問題和電路板布局及走線問題中，Lorry老師主要采用優劣對比的方式講解，有對比更易掌握優先方式。

板層堆疊問題

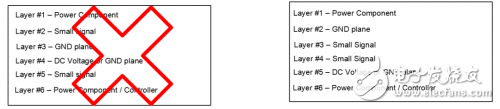

哪一種板層堆疊設計最優？

?? 阻抗基準：

通常選擇直流電源或地平面作為交流參考平面。

?? 一個基本的準則：

一般情況下，不應分割多層PCB設計的參考平面。

電路板布局及走線

小信號走線不得不在參考層走線

請選擇對阻抗影響最小的走線而非橫跨走線以降低電源參考層的阻抗

功率器件鋪銅盡可能寬、短

層間連接用多個過孔降低阻抗

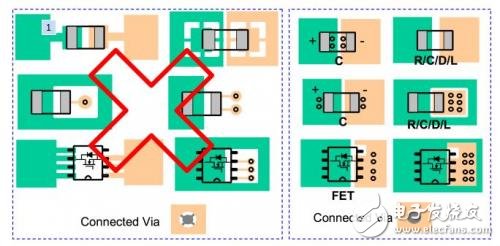

功率元件焊盤與銅箔的連接禁止用很細的走線或者十字連接

盡可能降低走線的阻抗

銅厚和寬度計算

本部分主要涉及計算的公式，配以一個示例，理解起來也更容易些！

?? Copper resistivity (Ohm/cm)：（銅電阻率）

?? Resistance of copper（銅電阻）：

? 范例：

? 總結與建議：

0.5 Oz銅厚 =0.7mil=17.78uM

1.0 Oz 銅厚=1.4mil=35.56uM

2.0 Oz 銅厚=2.8mil=71.12uM

4.0 Oz 銅厚=5.6mil=142.24uM

對于所有功率系統設計， 推薦使用2OZ甚至更厚的銅厚

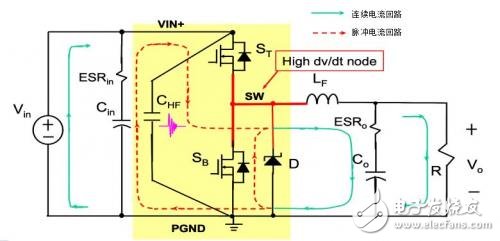

BUCK電路布局及走線

找到連續電流和斷續電流的回路

特別注意使得流過脈沖電流的回路面積最小，dV/dt的開關點與其他線路隔開

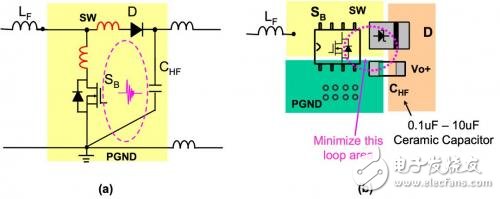

BOOST電路布局及走線

輸出側的脈沖電流回路所圍的區域應盡可能小

走線注意事項

?? 最敏感的走線

電流采樣(Sense+/-), 誤差放大器輸入引腳(Vfb), 誤差放大器輸出引腳(ITH or VComp), SGND

-Sense+ / - 盡量成對走線，或走差分線?

走線空間盡量小，濾波電容靠近芯片引腳，濾波電阻靠近濾波電容。

-其他敏感信號遠離噪聲大的走線

?? 比較敏感的走線

遠端輸出電壓偵測運放的輸入／輸出 (Vos+/-, Diffout), 同步脈沖輸入端 (PLLFTR), 同步脈沖輸出端 (CLKOUT)

-同步脈沖輸出端 (CLKOUT) 是一個敏感信號，同時也是噪聲較高的信號，與其他的小信號走線分開。

?? 噪聲最大的走線?

SW, TG, BOOST, BG?

-與其他的敏感走線分開

-在相鄰的兩層上避免SW鋪銅與敏感走線重疊

-SW和TG走線盡量近的走線或差分線，以降低回路的阻抗

?? 功率部分

-功率器件擺放

-鋪銅規劃

-找出有電流斷續的回路

-去耦電容距離MOSFET近

-大電流走線短、寬，過孔多

?? 控制器部分

-去耦電容距離芯片近

-SGND、PGND分開

-電流采樣電路

-敏感走線、噪聲高的走線分開

-驅動信號走線

-選擇合適的線寬

布局走線分析范例
