基于6UVPX C6678+XCVU9P的信號處理板卡
一、板卡概述

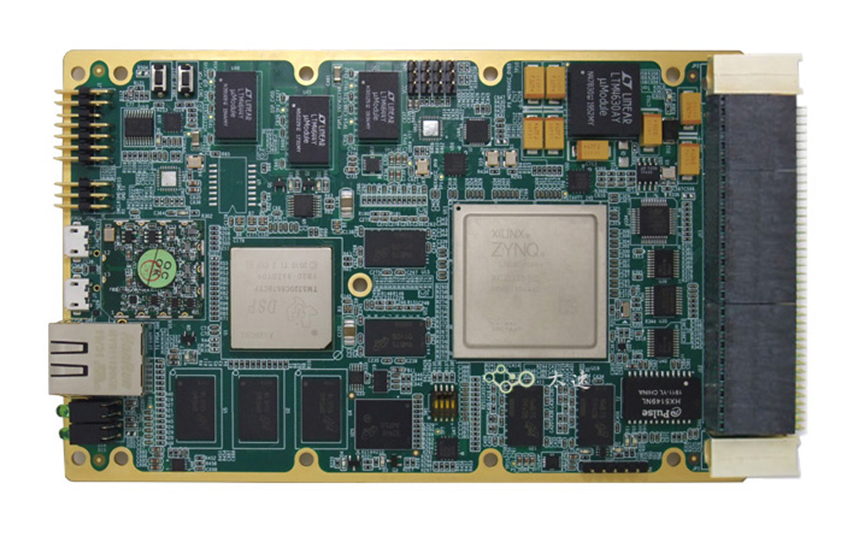

板卡基于6U VPX標準結構,北京太速科技,包含一個C6678 DSP芯片,一個XCVU9P 高性能FPGA,雙路HPC FMC。
二、處理板技術指標
? DSP處理器采用TI 8核處理器TMS320C6678;
? DSP 外掛一組64bit DDR3顆粒,總容量2GB,數據速率 1333Mb/s;
? DSP 采用EMIF16 NorFlash加載模式,NorFlash容量 32MB;
? DSP 外掛一路千兆以太網1000BASE-T;
? FPGA處理器采用Xilinx VirtexUltralSCALE+ 系列芯片 XCVU9P;
? FPGA外掛2組DDR4 ,每組2GB,64bit 容量
? FPGA 外掛2組FMC HPC 連接器;
? FPGA 引出1路QSPF+,每路數據速率40Gb/s;
? FPGA與DSP之間通過RapidIO互聯 。
? VPX 連接器上外接FPGA的24個GTY,LVDS信號,DSP的 1路以太網
三、軟件系統
? 提供FPGA的接口測試程序,包括 DDR4、光纖、RapidIO、FMC等接口
? 提供DSP接口測試程序,包括DDR3、Flash、RapidIO、網絡、uart接口。
四、物理特性:
? 尺寸:6U CPCI板卡,大小為160X233.35mm。
? 工作溫度:0℃~ +55℃ ,支持工業級 -40℃~ +85℃
? 工作濕度:10%~80%
五、供電要求:
? 雙直流電源供電。整板功耗 50W。
? 電壓:+12V 10A。
? 紋波:≤10%
六、應用領域
軟件無線電系統,基帶信號處理,無線仿真平臺,高速圖像采集、處理等。
