優恩RJ45網絡端口-1000M- 以太網口ESD靜電放電及雷擊浪涌防護 III
伴隨著科技的高速發展，萬物互聯并網的趨勢已經成為必然，網絡端口也越來越多的出現在電子產品上面，網絡端口因其需要較遠距離傳輸且走線環境多為戶外及一些電磁環境較復雜的地方，極易引入各種干擾，導致后端芯片的損壞、系統重啟、死機等等現象，此類情況必然給后續產品的穩定性及可靠性帶來一定隱患，此方案初級差共模均采用大通流放電管，中間用 4.7Ω 電阻退耦，能有效解決較高的差模浪涌電流下網絡變壓器易損壞的影響，次級選用優恩公司耐高溫系列 TVS 管產品，保證在高溫 85℃運行條件下數據傳輸不丟失，滿足 IEC61000-4-2 Level 4 靜電放電及 IEC 61000-4-5 Level 4 雷擊浪涌防護需求，使其適用于各種工業級產品。

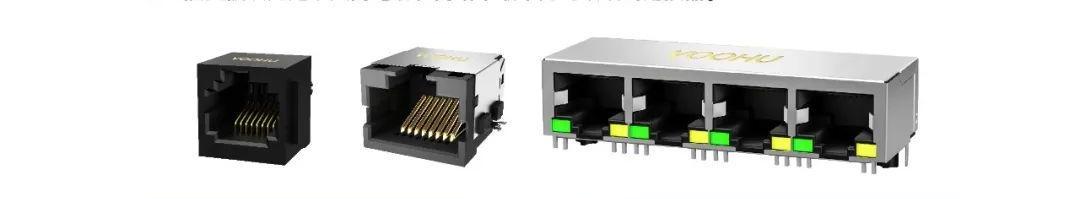

產品圖示：
ESD03V32D-LC
UN3E5-90LSMD應用示例：
符合要求 : ESD IEC 61000-4-2 Level 4；Surge IEC 61000-4-5 Level 4
