穩先微車規WS7025AD單通道高邊智能開關

皇華ameya ? 來源:年輕是一場旅行 ? 作者:年輕是一場旅行 ? 2024-03-21 15:38 ? 次閱讀

穩先微近期推出了智能高邊開關WS7系列單通道WS7025AD,該系列產品設計具有全面的保護、診斷功能,包括可配置閉鎖功能的過熱關斷保護、動態過溫保護、負載過流保護、高精度比例負載電流檢測、輸出過載和對地短路警報以及對VCC短路診斷和OFF狀態開路診斷等。

WS7025AD可用于驅動車身控制域中的各種阻性、感性及容性負載的驅動,涵蓋了車內飾燈、頭尾燈、座椅和方向盤及后視鏡加熱、電磁閥、門鎖、電機等多種應用場景。

1、WS7025AD特性

用于通過3V和5V驅動12V汽車驅動接地負載應用,最大電源電壓為38V,工作電壓范圍為4.5-28V。

導通電阻RDS(ON)=25mΩ(Typ,TJ=25℃),相對較小的內阻意味著在同等負載條件下得以允許通過更大電流,提升芯片整體的效率與穩定性。

待機電流<1.0μA,更加適配車身控制域的低功耗需求。

高精度比例負載電流檢測:精確實時電流檢測,提供更快診斷,檢測需求。

提供DFN5x6-16L產品封裝。

符合AEC-Q100標準。

2、WS7025AD典型應用

WS7025AD的良好性能與適配性,給智能汽車的模塊鏈接提供了有力的支持。

以驅動車燈負載為例,在車身去中央化架構的趨勢下,BCM(中央車身控制模塊)將負責車身前后LED燈光模塊的通訊協調,為了支持越來越多的功能容納,智能高邊開關的高集成度、可擴展性和靈活性是更加合適的選擇。當浪涌電流達到器件電流限制時,一般情況下LED燈會發生短路,被迫關斷且限制熱應力。WS7025AD則擁有較好的短路耐受性,可以讓浪涌電流在同等情況下順利流過,此時,器件會因過溫而暫時關閉,等溫度恢復正常后又可重新啟動,維護車身穩定運行。


3、產品回溯:完成高規格化產出

穩先微積極響應智能汽車市場的發展需求,于2019年布局汽車電子芯片,正式進入車企供應鏈。通過長期深耕汽車電子領域,投入高水平、高質量的產品技術研發,實現功率MOS 16家頭部Tier 1供貨,19家知名車企上車。本次推出高邊智能開關WS7系列產品,是產業智能化、電控化升級所需的高集成度、高性能、高穩定性的電源能量鏈保護解決方案。

穩先微已發布含WS7025AD在內的單通道高邊開關芯片WS型,具體產品如下:





審核編輯 黃宇

聲明:本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人,不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用,如有內容侵權或者其他違規問題,請聯系本站處理。 舉報投訴
  • 高邊開關
    +關注

    關注

    1

    文章

    36

    瀏覽量

    9988
  • 智能開關
    +關注

    關注

    3

    文章

    198

    瀏覽量

    20714
收藏 人收藏

    評論

    相關推薦
    熱點推薦

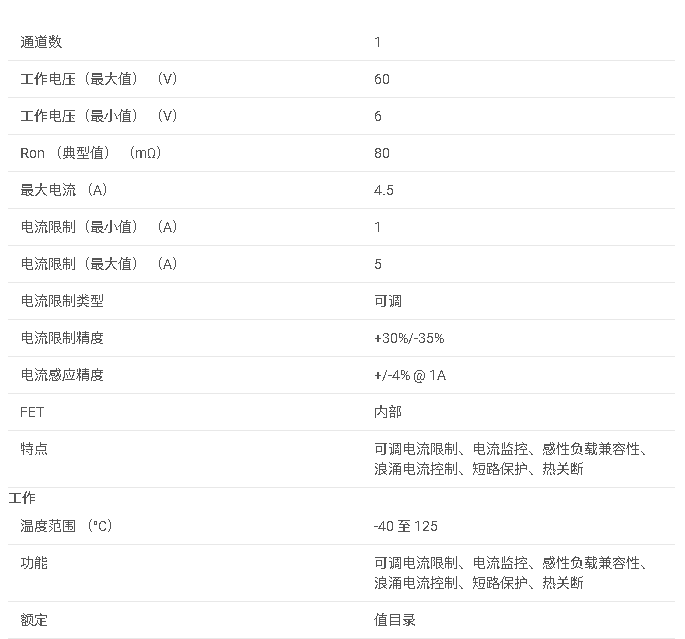

    TPS281C100 6V 至 60V、100mΩ、4.5A 單通道側開關數據手冊
