CCM反激式開關電源變壓器計算設計

（輸入：90-264V AC，輸出：12V/2A，EE1710，Bmax=0.3T，65kHz）

1. 設計目標

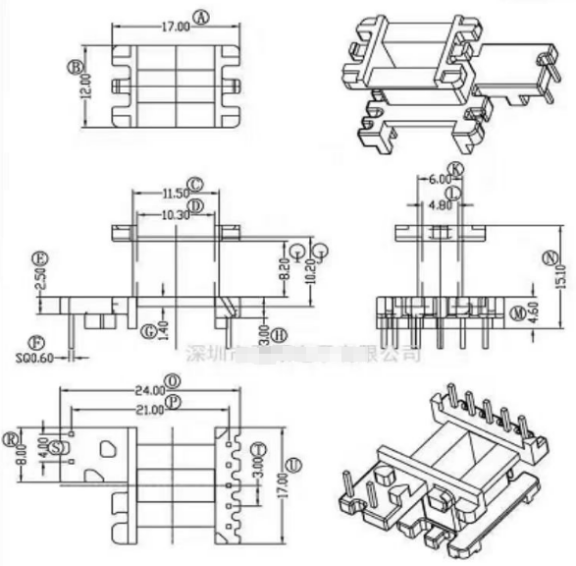

變壓器骨架圖：

? ?

2. 設計步驟與計算

2.1 確定輸入功率與效率

輸出功率：P_out = 12V*2A = 24W

效率要求：六級能效標準要求效率 ≥89%，假設效率η= 90%

輸入功率：

2.2 計算最大占空比

CCM模式下，最大占空比D_max設為 0.45（經驗值）。

2.3 計算匝數比

匝數比公式：

V_in_min = 90V*≈?127V （整流后最小值）??

V_F = 0.7V （輸出二極管壓降）

代入計算：

匝數比 N = 8.0

2.4 計算初級繞組匝數

初級繞組匝數公式：

代入計算：

取整 N_p = 64 匝

2.5 計算次級繞組匝數

次級繞組匝數：

2.6 計算輔助繞組匝數

假設輔助繞組供電電壓 V_aux= 15V（需根據主控IC供電電壓確定）

2.7 繞組電流與線徑選擇

初級繞組電流：

- 峰值電流：

- 有效值電流：

- 線徑選擇：

電流密度 J= 4A/mm2，截面積 A = = 0.095mm2，選 0.35mm直徑漆包線（截面積0.096mm2）。??

次級繞組電流

- 有效值電流：

- 線徑選擇：

截面積A = = 0.675mm2，選 0.9mm直徑漆包線（截面積0.636mm2）或雙線并繞。??

輔助繞組電流

- 假設電流 I_aux = 0.1A，選 0.2mm直徑漆包線

3. 變壓器結構

- 繞制順序：

1.初級繞組（64匝，0.35mm線）→ 絕緣膠帶 →

2.次級繞組（8匝，0.9mm線）→ 絕緣膠帶 →

3.輔助繞組（10匝，0.2mm線） → 絕緣膠帶 →

4.屏蔽繞組（需根據EMI情況實際調試）

- 磁芯裝配：EE1710磁芯，需加氣隙（氣隙長度通過電感量測試調整）。

4. 注意事項

1. 氣隙調整：通過增加磁芯氣隙降低磁芯飽和風險，需實測初級電感量 L_p，確保滿足：

（實際需根據磁芯特性調整）。

2. 溫升測試：滿載工作下，變壓器最高溫度應 ≤90℃。

3. 安全間距：初級與次級繞組間需加強絕緣（如3層膠帶），滿足安規要求。

4、變壓器需使用三明治繞法2層+1層，需根據實際繞制情況分配兩層圈數

5.關鍵參數總結
