信息社會對數據的需求越來也大，數據中心已經成為重要的基礎設置之，而隨著國家雙碳政策的逐步推進，數據中心這種能耗密度非常高的建筑也成為減碳行動的首要對象，甚至和傳統的高能耗行業并列，不少地區也對新建數據中心能源利用效率(PUE)提出了高要求。

一、當前數據中心呈現規?；?、高密化、綠色化發展趨勢

1.規模擴張：全球算力需求激增，中國“東數西算”工程推動大型集群建設，長三角、珠三角為核心聚集區；

2.技術迭代：AI驅動單機柜功率超20kW，液冷/智能母線系統逐步替代傳統風冷和列頭柜；

3.能效挑戰：PUE值優化成關鍵，政策要求新建數據中心＜1.3，但傳統架構能耗占比仍超40%]；

4.安全升級：配電過載、電池老化等隱患催生無線測溫、AI運維等新技術應用。

二、目前數據中心行業存在的問題

1. 電費成本高企，占比超40%

數據中心電力成本占運營總成本的40%-60%，部分AI算力密集型場景甚至高達70%。以年耗電2000萬度的中型數據中心為例，按平均電價0.8元/度計算，年電費支出超1600萬元。

2. 配電與電池安全隱患頻發

配電過載：老舊配電系統無法適應高密度機柜部署，單機柜功率超20kW時易引發線路過載；

電池老化：鉛酸蓄電池壽命僅3-5年，內阻升高導致UPS切換失敗，年均引發10%以上宕機事故；

火災隱患：電纜接頭過熱、蓄電池?zé)崾Э卣紨?shù)據中心火災成因的60%。

3. 傳統列頭柜制約擴容，PUE優化難

列頭柜固定配電回路設計，單柜僅支持6-8臺機柜，擴容需停機改造，線纜長度超30米時壓降達5%，電能損耗顯著提升。

能耗上：傳統列頭柜無負載動態分配功能，輕載時段效率不足40%。

封閉式機柜阻礙冷熱通道隔離，制冷能耗增加20%-30%。

政策上：國家要求新建數據中心PUE＜1.3，東部地區存量改造限期達標。

三、安科瑞系統解決方案

1.安科瑞AcrelEMS-IDC數據中心綜合能效管理系統

1.1平臺組成

安科瑞電氣緊跟數據中心能效、資源利用率和可用性，提高運維效率并降低運維成本。

AcrelEMS數據中心的能源管理提供全方位的監測和控制，主要分為電力監控、動環監控、能耗統計分析（能源管理）、蓄電池監控、精密配電監控、智能母線監控、智能照明、消防相關的子系統。

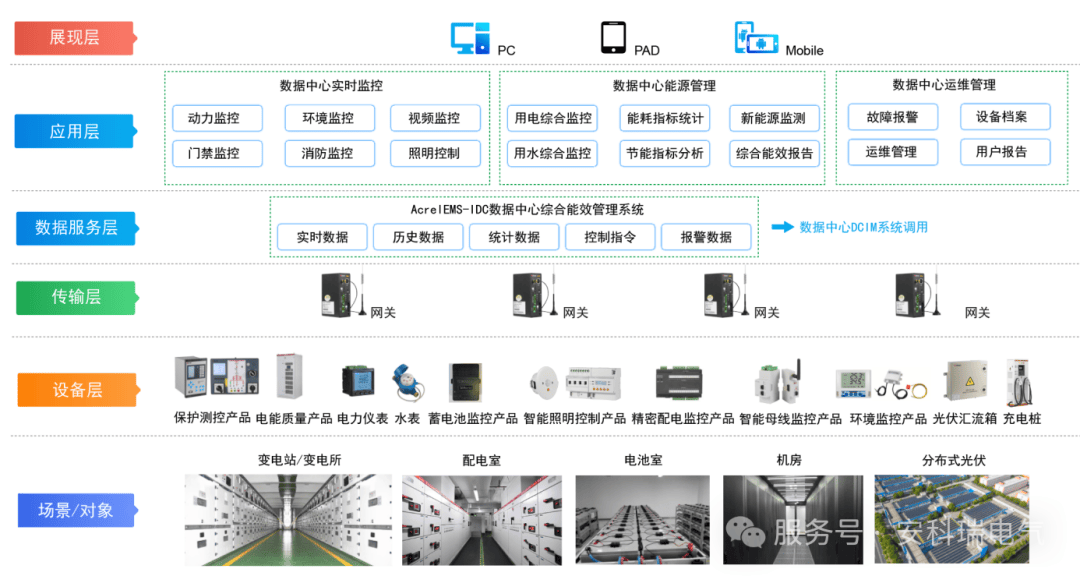

1.2平臺拓?fù)鋱D

2.安科瑞精密配電及監控系統解決方案

2.1應用場所：適用于運營商、金融、互聯網、企業等數據中心

2.2系統結構

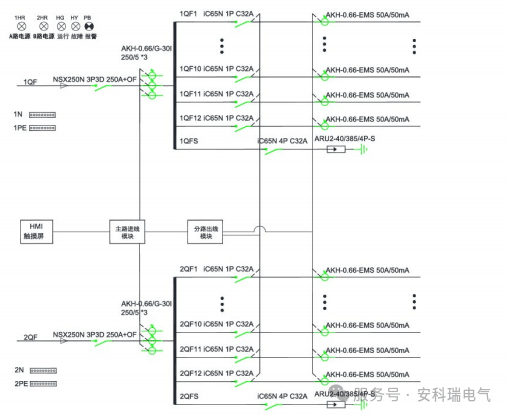

交流

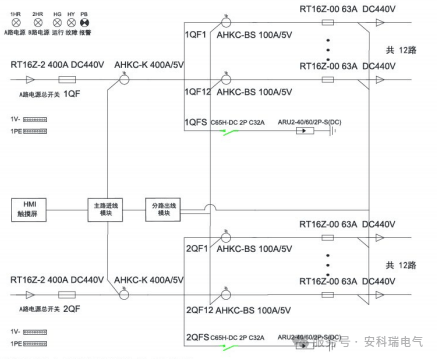

直流

2.3系統功能

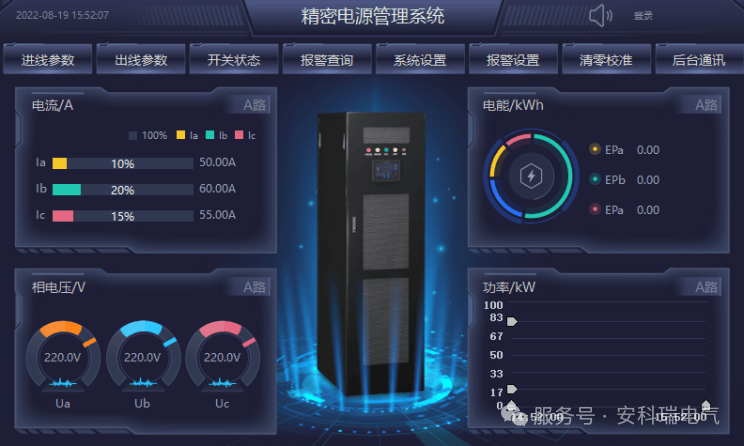

2.3.1主頁

開機進入主頁，包含進線參數、開關狀態、出線參數、報警查詢等功能，按按鈕可進入各功能界面查看。

2.3.2進線參數監測

監測主路的三相電壓、電流、系統頻率；各項及總的有功功率，無功功率，視在功率，功率因數，有功電能、無功電能；電流、電壓不平衡度；電流、電壓諧波含量；

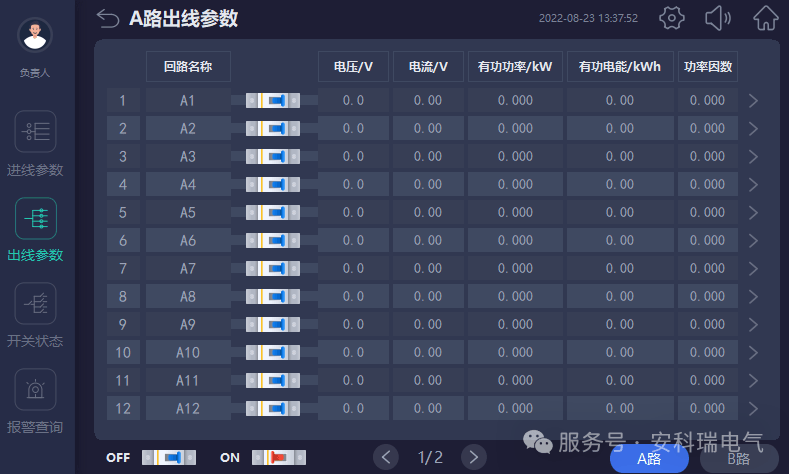

2.3.3出線參數監測

分支回路的電壓、電流、有功功率、有功電能、功率因數額定電流設置、各相電流值；負載百分比；

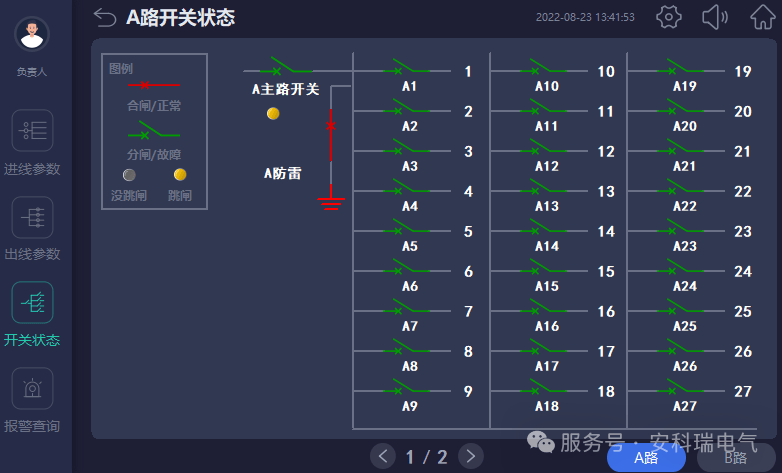

2.3.4開關狀態

左側一列為主路開關狀態，主路跳閘SD狀態、主路防雷開關狀態、主路防雷故障點狀態，默認為無源檢測點，分閘為綠色，合閘為紅色。主路右側的皆為支路開關狀態；默認為有源檢測點，合閘為紅色，分閘為綠色。

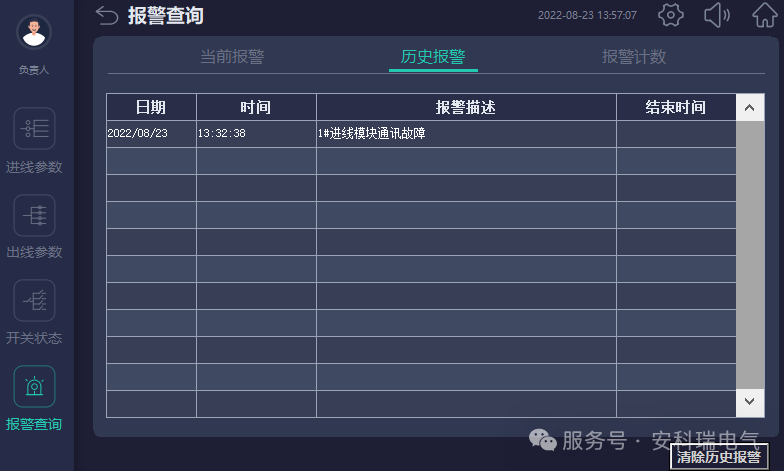

2.3.5報警查詢

當前報警界面可查看實時報警和歷史報警；開關量動作告警；任意數據的定時存儲；進線過電流2段閥值越限告警，可任意設定告警值；進線過壓、欠壓、缺相、過頻率、低頻率越限告警；聲光告警功能。

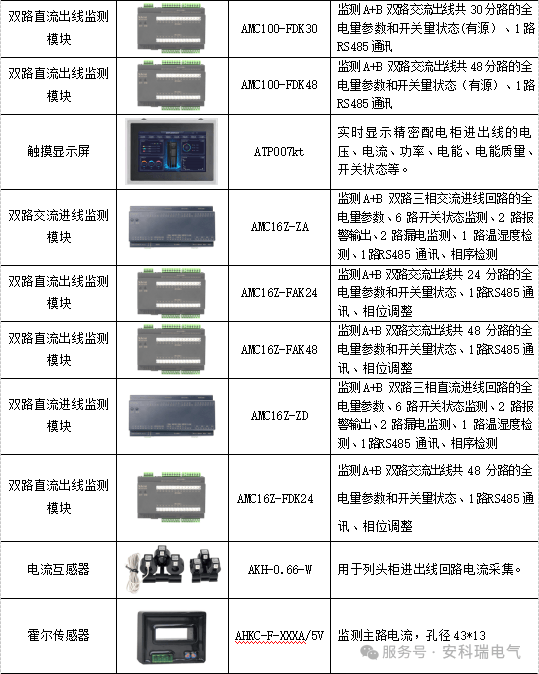

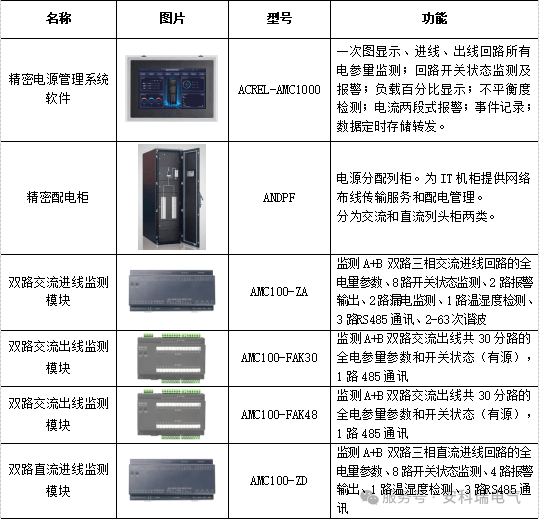

2.4系統硬件配置
