概述
LTC5598 是一款專為高性能無線應用 (包括無線基礎設施) 而設計的直接 I/Q 調制器。 它采用差分基帶 I 和 Q 信號實現了一個 RF 信號的直接調制。 該器件支持點對點微波鏈路、GSM、EDGE、CDMA、700MHz 頻段 LTE、CDMA2000、CATV 應用和其他系統。 通過給 I 和 Q 輸入施加 90° 移相信號，也可以將其配置為一個鏡頻抑制上變頻混頻器。

I/Q 基帶輸入包括電壓至電流轉換器，它們依次驅動雙平衡混頻器。 這些混頻器的輸出相加并被施加至一個緩沖器，該緩沖器負責把差分混頻器信號轉換為一個 50Ω 單端緩沖 RF 輸出。 4 個平衡 I 和 Q 基帶輸入端口是給來自一個具約 0.5V 共模電壓電平之電源的 DC 耦合之用。 LO 路徑包括一個具單端或差分輸入的 LO 緩沖器，以及產生用于混頻器的 LO 驅動電壓的精準正交發生器。 電源電壓范圍為 4.5V 至 5.25V，并具有約 168mA 的電流。

數據表：*附件：LTC5598 5MHz至1600MHz高線性度直接正交調制器技術手冊.pdf

特性

• 頻率范圍：5MHz 至 1600MHz
• 高輸出 IP3：
  • +27.7dBm (在 140MHz)
  • +22.9dBm (在 900MHz)
• 低輸出噪聲層 (在 6MHz 偏移)：
  • 無基帶 AC 輸入：-161.2dBm/Hz
  • P輸出 = 5.5dBm：-160dBm/Hz
• 低 LO 饋通：-55dBm (在 140MHz)
• 高鏡頻抑制：-50.4dBc (在 140MHz)
• 集成 LO 緩沖器和 LO 正交相位發生器
• 50Ω 單端 LO 和 RF 端口

• 400MHz 基帶帶寬

• 24 引腳 QFN 4mm x 4mm 封裝
• 引腳與業界標準的引出腳配置相兼容
• 停機模式

應用

• 點對點微波鏈路
• 軍用無線電通信
• 基站發送器 GSM/EDGE/CDMA2000
• 700MHz LTE 基站發送器
• 衛星通信
• CATV/電纜寬帶調制器
• 13.56MHz/UHF RFID 調制器
  典型應用

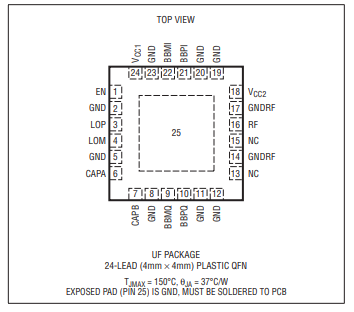

  引腳配置

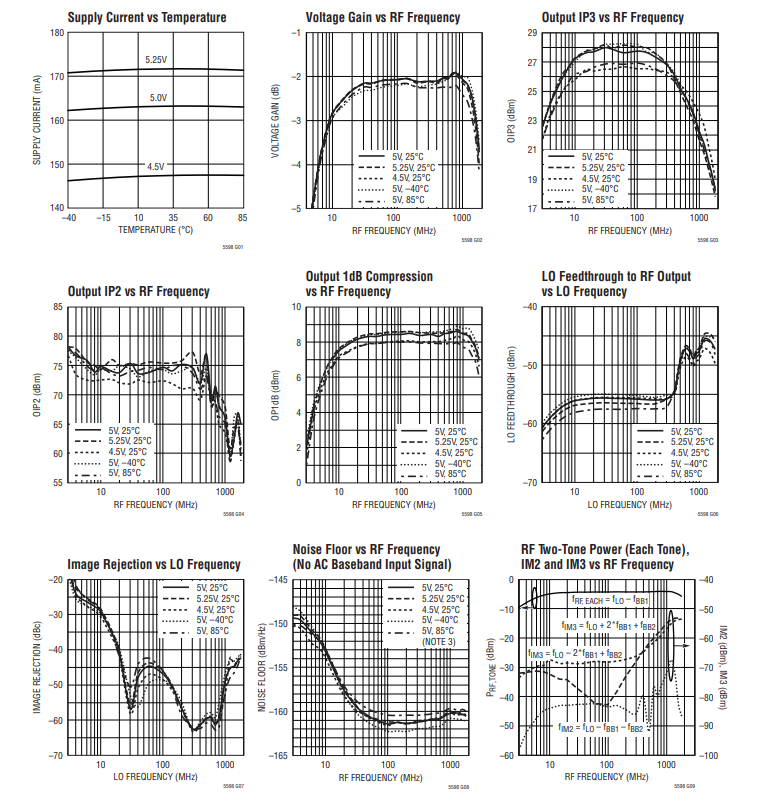

  典型性能特征

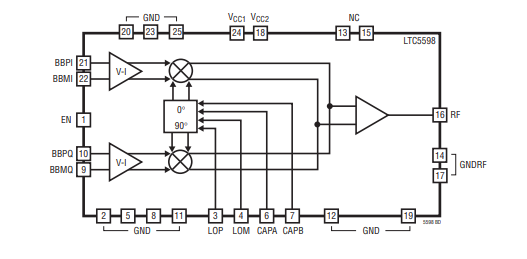

  框圖

  LTC5598由I和Q輸入差分電壓電流轉換器、I和Q上變頻混頻器、anRF輸出緩沖器、LO正交相位發生器和LO緩沖器組成。外部I和Q基帶信號施加于差分基帶輸入引腳BBPI、BBMI和BBPQ、BBMQ。這些電壓信號通過雙平衡上變頻混頻器轉換成電流和射頻。混頻器輸出在RF輸出緩沖器中合并，該緩沖器也將輸出阻抗轉換為502。產生的RF信號的中心頻率等于LO信號頻率。LO輸入驅動移相器，將LO信號分為同相和正交LO信號。這些LO信號然后施加于片內緩沖器，后者驅動上變頻混頻器。在大多數應用中，LOP輸入由LO源通過一個可選匹配網絡驅動，而LOM輸入通過一個類似的可選匹配網絡以502端接至RF地。RF輸出為單端，內部50Q2匹配。

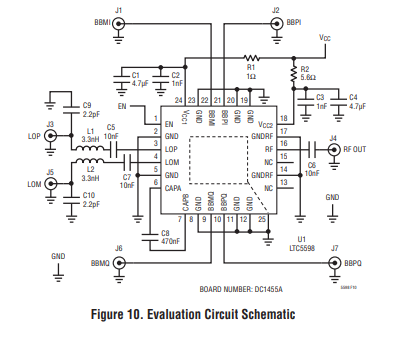

  圖10顯示了評估板原理圖。裸露焊盤需要良好的接地連接。如果做得不好，射頻性能會下降。此外，裸露焊盤為器件提供散熱，并將芯片過熱的可能性降至最低。電阻R1和R2降低了C1和C4的充電電流能力(見圖10 ),并在電源快速上升期間降低了電源振鈴，因?yàn)閂cc和gnd電流之間連接了一條感應電纜。對于EN =高電平，R1和R2上的壓降約為0.15V。如果使用斜坡上升低于10V/us的電源，并將電源上的過沖限制在5.6V以下，則可以省略R1和R2。LTC5598可用于各種調制格式的基站應用。圖13顯示了一個非典型應用。
