反激式轉換器RCD緩沖電路的設計指南

張飛電子實戰營 ? 來源:電路一點通 ? 2025-03-04 09:57 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

本文介紹反激式轉換器 RCD 緩沖電路的設計指南。當 MOSFET 關斷時,由于主變壓器的漏電感 (Llk) 與 MOSFET 的輸出電容 (COSS) 之間存在諧振,漏極引腳 上會出現高壓尖峰。漏極引腳上的過高電壓可能導致雪 崩擊穿,并最終損壞 MOSFET。因此,必須添加一個額 外的電路,實現電壓箝位。

一個最簡單的拓撲是反激式轉換器。該拓撲源自一個升 降壓轉換器,將濾波電感替換為耦合電感,如帶有氣隙 的磁芯變壓器。當主開關導通時,能量以磁通形式存儲 在變壓器中,并在主開關關斷時傳輸至輸出。由于變壓 器需要在主開關導通期間存儲能量,磁芯應該開有氣 隙。因為反激式轉換器所需元件很少,因此該拓撲非常 合適中低功率應用,如電池充電器、適配器 和 DVD 播 放器。

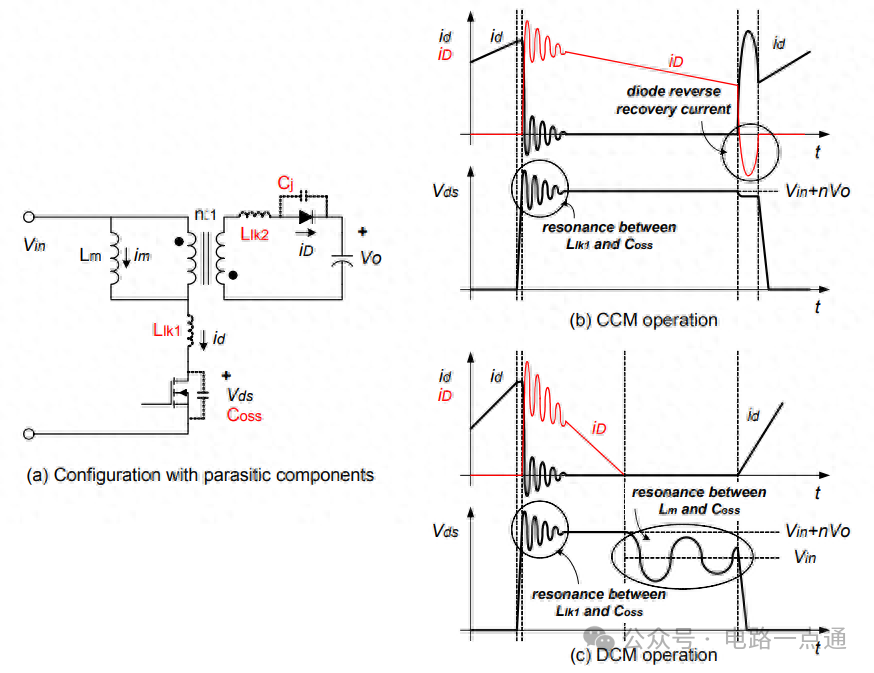

圖 1 顯示在連續導通模式 (CCM) 和不連續導通模式 (DCM) 下運行的反激式轉換器,其中包含幾個寄生元 件,如初級和次級漏電感、MOSFET 的輸出電容和次級 二極管的結電容。當 MOSFET 關斷時,初級電流 (id) 在 短時間內為 MOSFET 的 COSS 充電。當 COSS (Vds) 兩 端的電壓超過輸入電壓及反射的輸出電壓之和 (Vin+nVo) 時,次級二極管導通,因此勵磁電感 (Lm) 兩 端的電壓被箝位至 nVo。因此,Llk1 和 COSS 之間存在諧 振,具有高頻和高壓浪涌。MOSFET 上過高的電壓可能 導致故障。在 CCM 運行模式下,次級二極管保持導通 直至 MOSFET 柵極導通。當 MOSFET 導通時,次級二 極管的反向恢復電流被添加至初級電流,因此在導通瞬 間初級電流上出現較大的電流浪涌。同時,由于在 DCM 模式下次級電流在一個開關周期結束前干涸, Lm 和 MOSFET 的 COSS 之間存在諧振。


緩沖電路設計

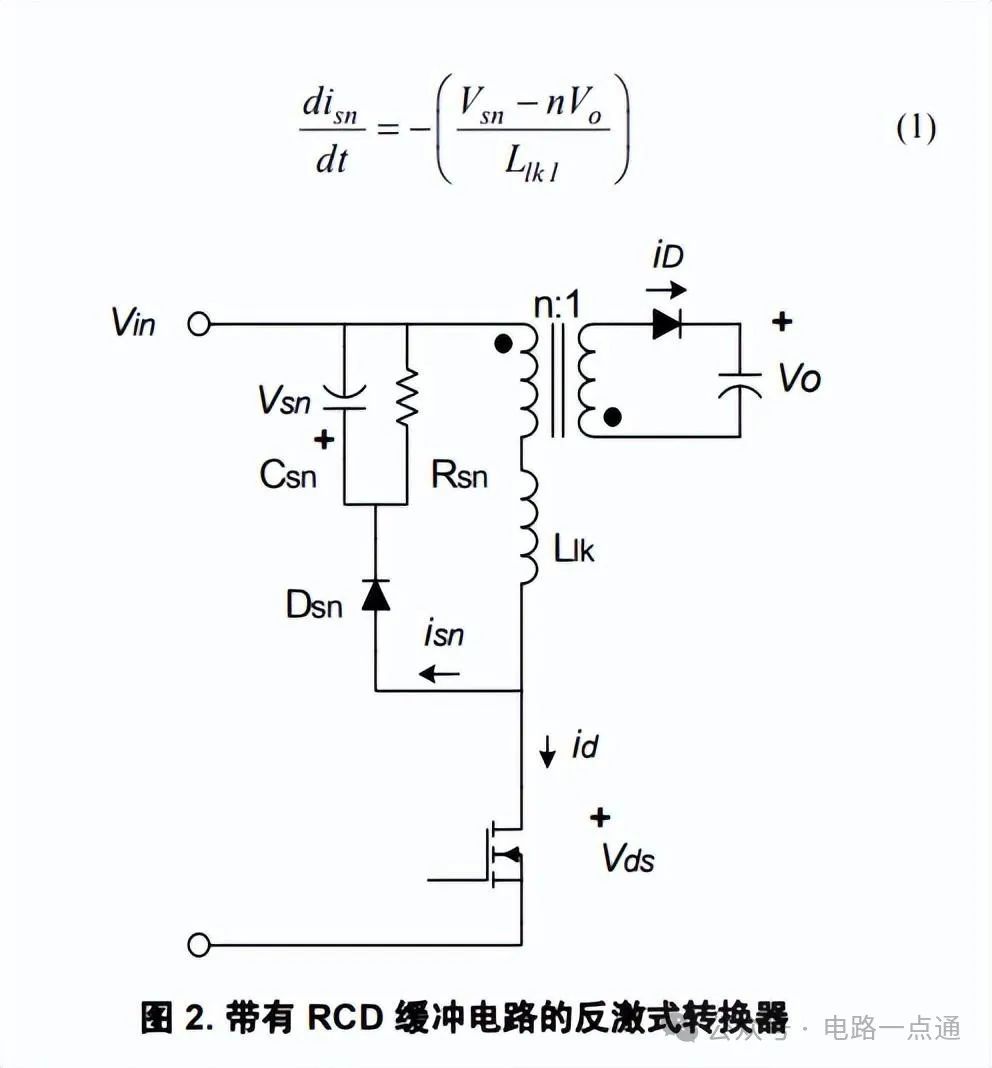

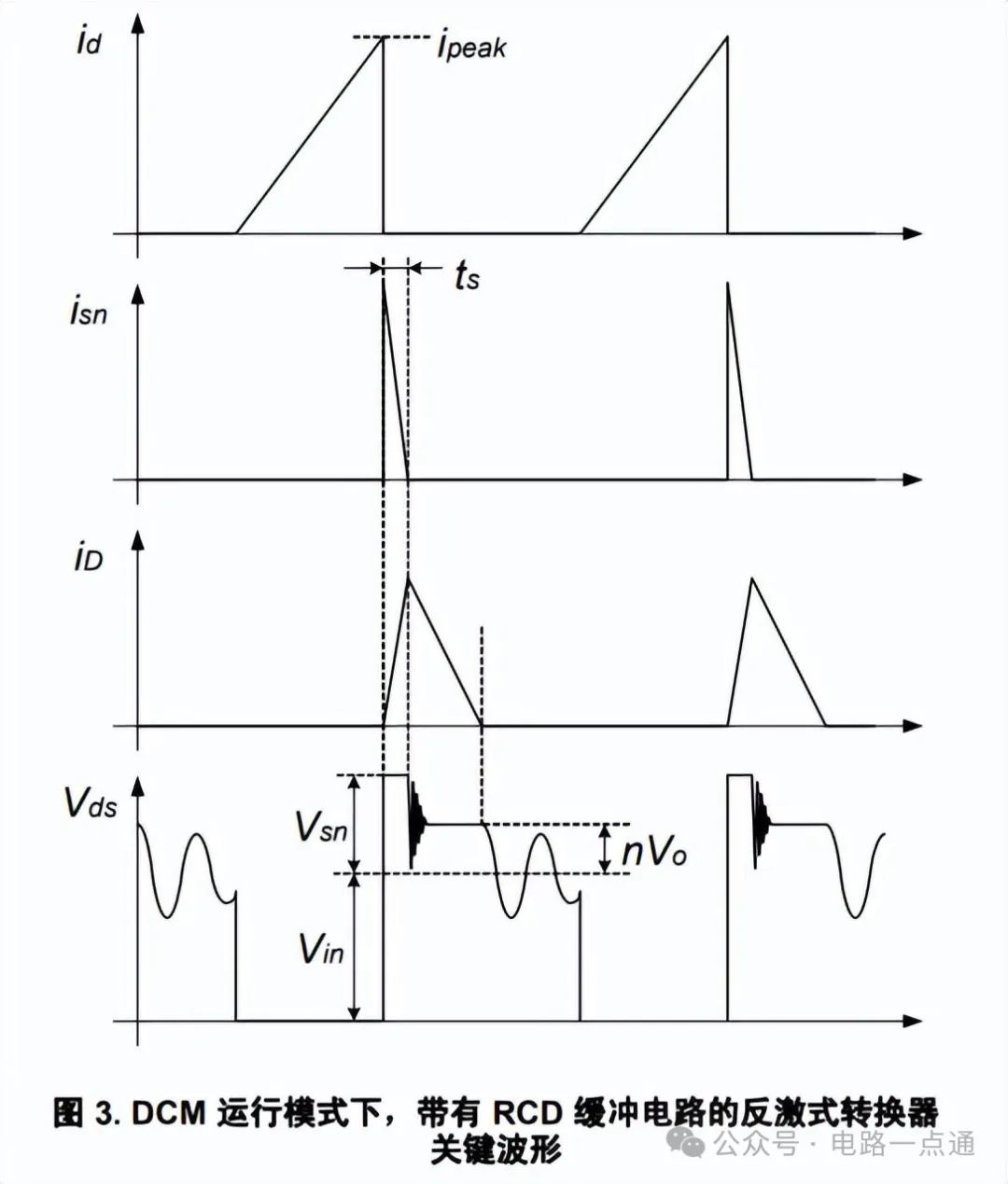

可通過添加一個額外的電路,將由于 Llk1 和 COSS 之間 的諧振產生的過高電壓壓制到一個可接受的電平,從而 保護主開關。圖 2 和 3 顯示 RCD 緩沖電路及其主要波 形。當 Vds 超過 Vin+nVo 時,RCD 緩沖電路通過導通緩 沖二極管 (Dsn) 吸收漏電感中的電流。假定緩沖電容足 夠大,以致其電壓在一個開關周期內不會發生變化。當 MOSFET 關斷并且 Vds 被充電至 Vin+nVo 時,初級電 流通過緩沖二極管 (Dsn) 流至 Csn。同時,次級二極管導 通。因此, Llk1 兩端的電壓為 Vsn-nVo。i sn 的斜率如下 所示:

d1343a04-f68d-11ef-9310-92fbcf53809c.jpg ? d14ce734-f68d-11ef-9310-92fbcf53809c.jpg

其中, i sn 指流至緩沖電路的電流, Vsn 指緩沖電容 Csn 兩端的電壓,n 指主變壓器的匝比,Llk1 指主變壓器的漏 電感。時間 ts 可以表達為:


其中, i peak 指初級峰值電流。緩沖電容電壓 (Vsn) 應該在最小輸入電壓和滿載條件下 確定。一旦確定了 Vsn,最小輸入電壓和滿載條件下緩沖 電路耗散的功率可以表達為:


其中,fs 指反激式轉換器的開關頻率。Vsn 應該為 nVo 的 2 至 2.5 倍。若 Vsn 很小,可能導致緩沖電路中出現嚴 重的損耗,如上面方程式所示。

另一方面,由于緩沖電阻 (Rsn) 消耗的功率為 Vsn2/Rsn, 電阻可由下式得出:


應該根據功耗,選擇緩沖電阻以及合適的額定功率。緩 沖電容電壓的最大紋波可由下式得出:


通常,合理的紋波為 5-10%。因此,可采用上述方程式 計算緩沖電容。

當轉換器設計為 CCM 運行模式時,漏極峰值電流以及 緩沖電容電壓隨輸入電壓增加而降低。最大輸入電壓和 滿載條件下的緩沖電容電壓可由下式得出:


其中,fs 指反激式轉換器的開關頻率,Llk1 指初級端漏電 感,n 指變壓器匝比,Rsn 指緩沖電阻,Ipeak2 指最大輸 入電壓和滿載條件下的初級峰值電流。當轉換器在最大 輸入電壓和滿載條件下以 CCM 模式運行時,Ipeak2 可由 下式得出:


當轉換器在最大輸入電壓和滿載條件下以 DCM 模式運 行時, Ipeak2 可由下式得出:


其中, Pin 指輸入功率, Lm 指變壓器的勵磁電感, VDCmax 指整流后的最大直流輸入電壓。驗證在瞬變期間和穩態期間, Vds 最大值分別低于 MOSFET 額定電壓 (BVdss) 的 90% 和 80%。緩沖二極 管的額定電壓應該高于 BVdss。通常,在緩沖電路中采 用額定電流為 1 A 的超快二極管。

實例

某個采用 FSDM311 的適配器具有以下規格:85 Vac 至 265 Vac 的輸入電壓范圍,10 W 輸出功率,5 V 輸出電 壓,和 67 kHz 開關頻率。當 RCD 緩沖電路采用一個 1 nF 緩沖電容和一個 480 kW 緩沖電阻時,圖 4 顯示交流 開關導通瞬間,在 265 Vac 的幾個波形。

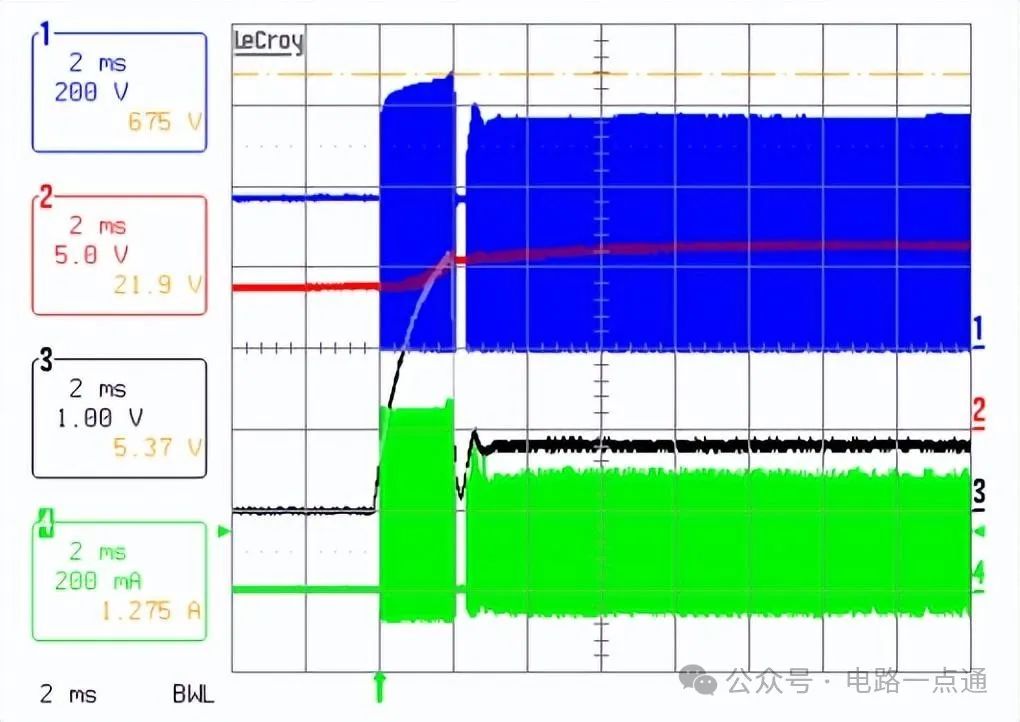

圖 4. 包含 1 nF 緩沖電容和 480 kW 緩沖電阻的啟動波形

在圖 4-7 中,通道 1 至 4 分別代表漏極電壓(Vds,200 V/div),電源電壓 (VCC, 5 V/div),反饋電壓 (Vfb, 1 V/div)和漏極電流(Id,0.2 A/div)。內部 SenseFET 上的最大電壓應力大約為 675 V,如圖 4 所示。根據數 據表,F(xiàn)SDM311 額定電壓為 650 V。額定電壓過高的原 因有兩個:錯誤的變壓器設計和 / 或錯誤的緩沖電路設 計。圖 5 顯示原因。

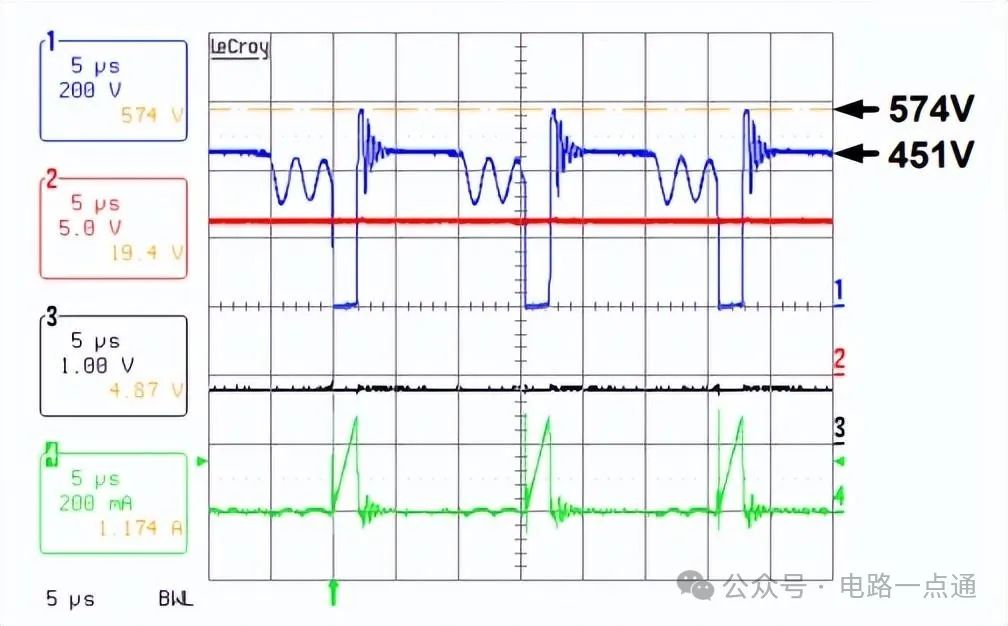

圖 5. 穩態波形,帶有 1 nF 緩沖 電容和 480 kW 緩沖電阻

為了保持可靠性,穩態時的最大電壓應力應該等于額定 電壓的 80% (650V * 0.8 = 520 V)。圖 5 顯示穩態時,并 且 Vin = 265 Vac 時,內部 SenseFET 上的電壓應力高于 570 V。然而,Vin+nVo 約為 450 V (= 375V + 15 * 5V), 這說明變壓器匝比為 15,這是一個合理的值。因此,緩 沖電路必須重新設計。

使 Vsn 為 nVo 的兩倍,即 150 V,并且測得的 Llk1 和 i peak 分別為 150 μH 和 400 mA。緩沖電阻計算如下:


Rsn 釋放的功率計算如下:


使緩沖電容電壓最大紋波為 10%,則緩沖電容可由下式 得出:


圖 6 和 7 顯示采用 14 kW (3 W) 和 10 nF 時的結果。

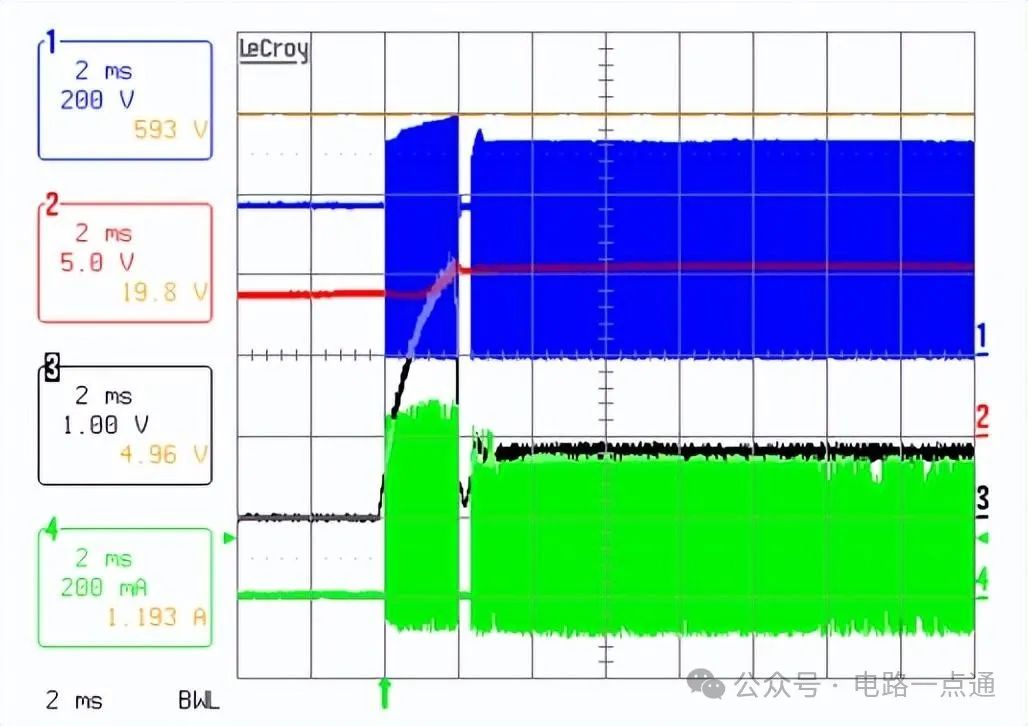

圖 6. 啟動波形,帶有 10 nF 緩沖電容和 14 kW 緩沖電阻

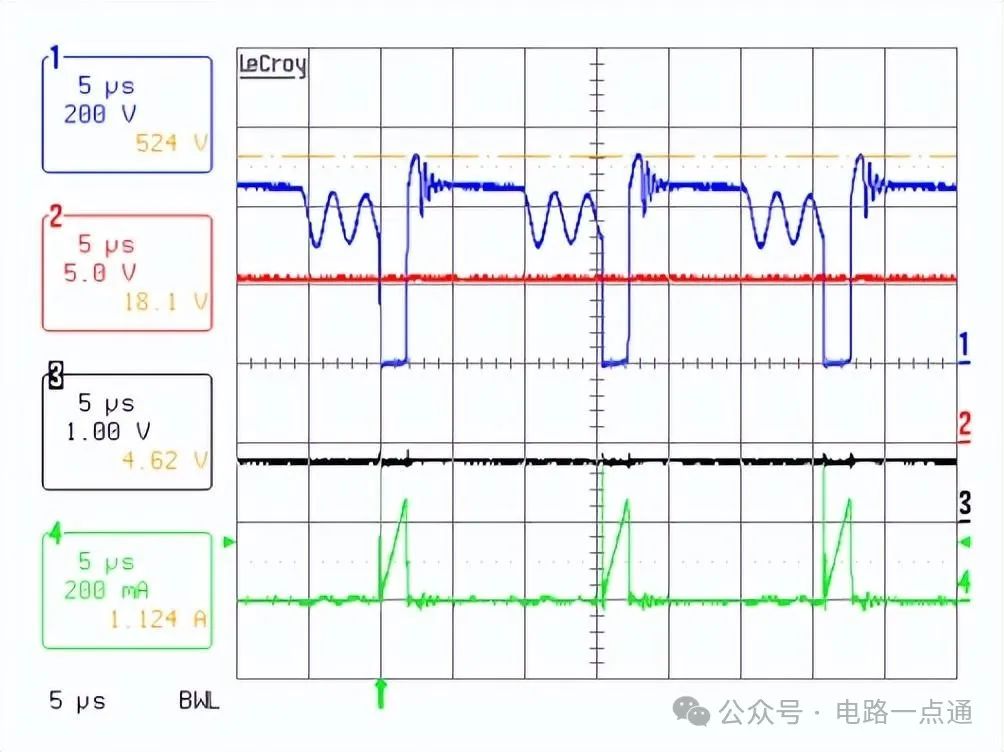

圖 7. 穩態波形,帶有 10 nF 緩沖 電容和 14 kW 緩沖電阻

啟動和穩態時內部 SenseFET 上的電壓應力分別為 593 V 和 524 V。它們分別為 FSDM311 額定電壓的 91.2% 和 80.6% 左右。
