LP5907-Q1 是一款低噪聲 LDO，可提供 250 mA 的輸出電流。LP5907-Q1 專為滿足射頻和模擬電路的要求而設計，提供低噪聲、高 PSRR、低靜態電流和低線路或負載瞬態響應系數。LP5907-Q1 采用新的創新設計技術，無需噪聲旁路電容器即可提供一流的噪聲性能，并能夠遠程放置輸出電容器。

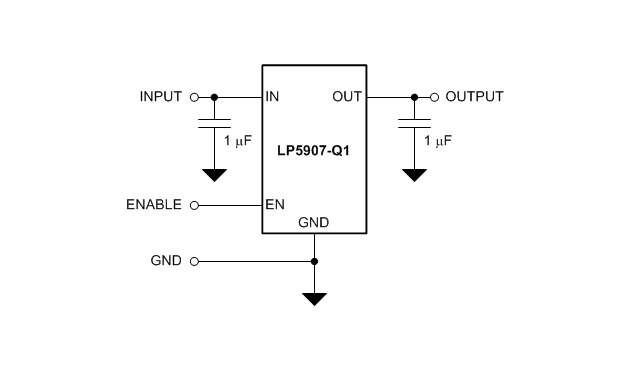

該器件設計為與 1 μF 輸入和 1 μF 輸出陶瓷電容器一起工作（無需單獨的噪聲旁路電容器）。
*附件：LP5907-Q1 汽車類 250mA、超低噪聲、低 IQ LDO 數據表.pdf

該器件具有 1.2V 至 4.5V 的固定輸出電壓，步長為 25mV。

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 125°C，T一個
• 輸入電壓范圍：2.2 V 至 5.5 V
• 輸出電壓范圍：1.2 V 至 4.5 V
• 使用 1μF 陶瓷輸入和輸出電容器時保持穩定
• 無需噪聲旁路電容器
• 遠程輸出電容器布局
• 熱過載和短路保護
• 輸出電流：250 mA
• 低輸出電壓噪聲：< 6.5 μVRMS
• PSRR：1 kHz 時為 82 dB
• 輸出電壓容差：±2%
• 幾乎為零 I Q （禁用）：< 1 μA
• 極低 I Q （啟用）：12 μA
• 啟動時間：80 μs
• 低壓差：120 mV（典型值）
• -40°C 至 125°C 工作結溫范圍

參數

方框圖

一、產品概述

LP5907-Q1 是一款專為汽車電子應用設計的 250mA 低噪聲、低靜態電流（IQ）線性穩壓器（LDO）。該器件通過了 AEC-Q100 認證，適用于包括 ADAS 攝像頭、雷達、車載信息娛樂系統和遙測系統在內的多種汽車應用。

二、主要特性

• ?超低噪聲?：輸出電壓噪聲低于 6.5μV RMS，適用于對噪聲敏感的 RF 和模擬電路。
• ?低靜態電流?：?jiǎn)⒂脿顟B(tài)下靜態電流僅為 12μA，禁用狀態下幾乎為零（<1μA），有助于延長電池壽命。
• ? 高電源抑制比（PSRR） ?：在 1kHz 時達到 82dB，有效抑制輸入電源噪聲。
• ?寬輸入電壓范圍?：支持 2.2V 至 5.5V 的輸入電壓范圍。
• ?寬輸出電壓范圍?：提供 1.2V 至 4.5V 的可調輸出電壓，步長為 25mV。
• ?快速啟動?：?jiǎn)?dòng)時間僅為 80μs，適用于需要快速響應的應用。
• ?熱過載和短路保護?：內置熱過載和短路保護電路，提高系統的可靠性和安全性。

三、電氣特性

• ?最大輸出電流?：250mA。
• ?低壓差電壓?：典型值為 120mV，在滿負載條件下保持高效率。
• ?輸出電壓容差?：±2%，確保輸出電壓的準確性。
• ?短路電流限制?：在輸出短路時，限制電流以防止器件損壞。

四、功能描述

• ?使能控制?：通過使能引腳（EN）控制穩壓器的開啟和關閉，便于電源管理。
• ?輸出自動放電?：當使能引腳為低電平時，內部 230Ω（典型值）下拉電阻將輸出放電至地，確保安全。
• ?遠程輸出電容放置?：允許輸出電容遠離 LDO 放置，最多可達 10cm，簡化 PCB 布局。
• ?熱過載保護?：當結溫超過約 160°C 時，自動關斷輸出，防止器件過熱損壞。

五、應用信息

• ?典型應用?：適用于 ADAS 攝像頭、雷達、車載信息娛樂系統和遙測系統等汽車電子應用。
• ?設計考慮?：推薦使用 1μF 的陶瓷電容作為輸入和輸出電容，以保證穩壓器的穩定性和性能。在需要快速負載瞬態響應的應用中，建議增加輸出電容容量。

六、封裝與尺寸

• 提供 SOT-23（5 引腳）和 X2SON（4 引腳）兩種封裝選項，滿足不同 PCB 布局需求。
