汽車12V電池管理系統（BMS）是現代汽車電池技術的核心，能夠?qū)崟r(shí)監控電池電壓、電流，評估電量，幫助用戶合理安排電池使用。通過優化充放電過程，BMS不僅提升了電池效率，減少能量損耗，還能均衡電池組中各單體電池的充電狀態，防止過充或欠充，從而延長電池整體壽命。此外，系統的熱管理功能對電池性能、安全性和壽命起到了至關重要的作用。

基于NXP S32K312 MCU的12V汽車BMS方案由世平集團推出，專為12V電池模塊設計，支持4串電池模塊的總電壓檢測（12V，具體視電池而定）。該方案具備4路電壓采集通道、5路溫度采集通道（2路板載，3路外接電池包），并支持硬件過流保護、SOC（電量狀態）估算、電池均衡（被動均衡）等功能。

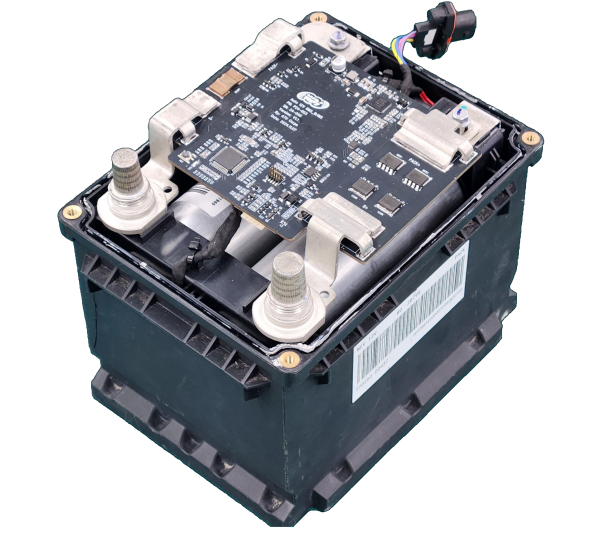

產品實體圖

核心技術與組件解析

1. 高性能AFE芯片：NXP MC33772C

方案采用NXP MC33772C AFE芯片，這是一款專為汽車和工業應用設計的電池控制IC。它支持最高6串電池的差分電壓模數轉換，具備高達256級的平均精度，確保測量的準確性。此外，該芯片還支持電流采集、庫侖計數和溫度測量等功能。

2. 穩定電源管理：NXP FS2303B SBC

電源部分采用NXP FS2303B SBC芯片，其設計滿足最新一代汽車電子控制單元（ECU）對系統穩定性和安全性的高要求。該芯片集成了CAN收發器、LIN收發器、高邊驅動和功能安全模塊，支持通過OTP（一次性可編程）配置特定功能，如LDO輸出電壓設置等。其靈活性使其能夠適配多種汽車應用場景。

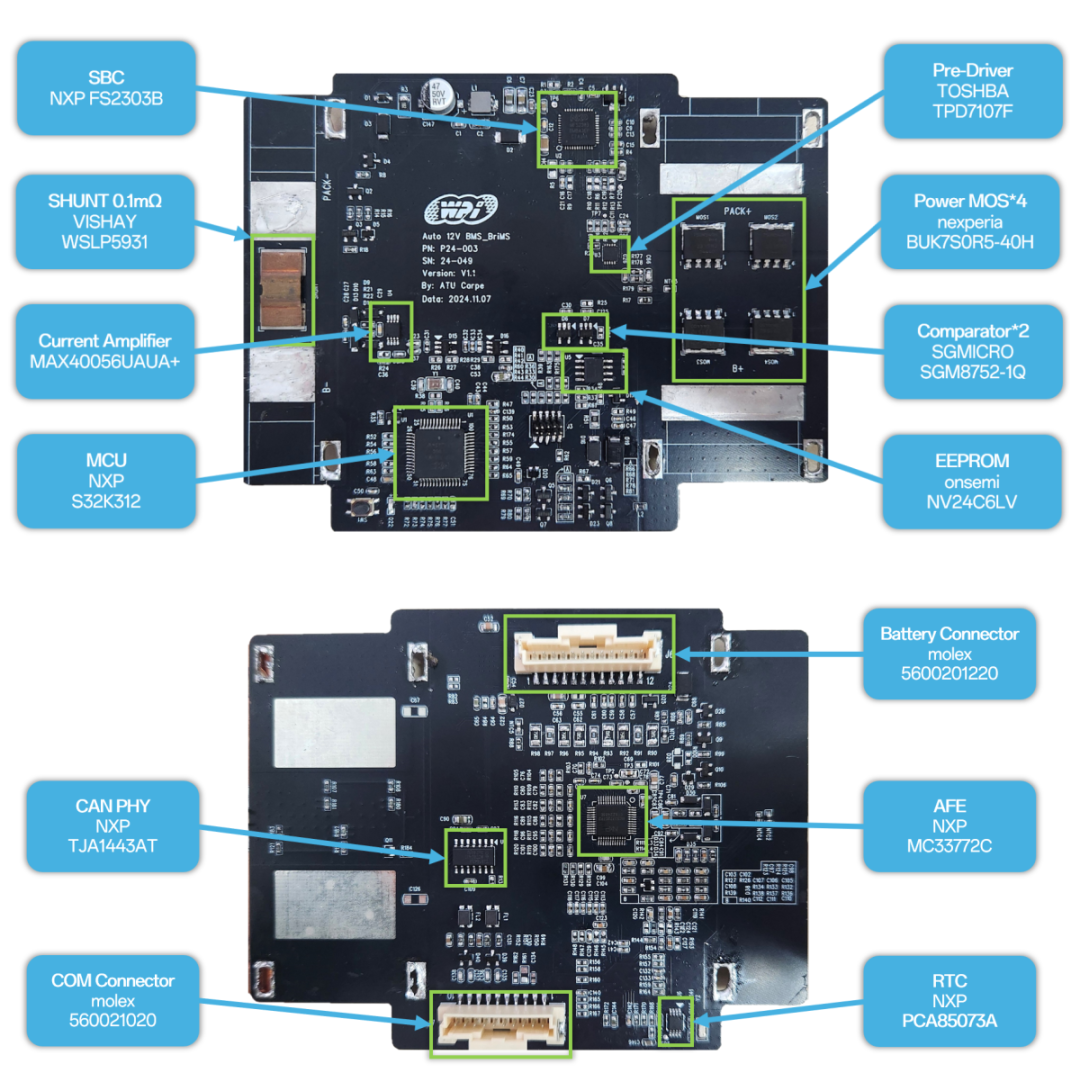

展示板照片

方案核心優勢

1. 精準電壓采樣：支持4路單體電池電壓采樣，可設置過壓、欠壓閾值報警。

2. 多功能保護：支持充放電路控制、電流采集及硬件過流保護。

3. 溫度監控：具備5路溫度采集通道，實時監控電池包內外溫度。

4. 智能診斷：支持SOC估算、診斷信息上報及斷線檢測功能。

5. 安全可靠：符合ASIL-B安全等級，提升系統安全性。

6. 板載擴展：集成RTC IC、EEPROM等從設備，功能更全面。

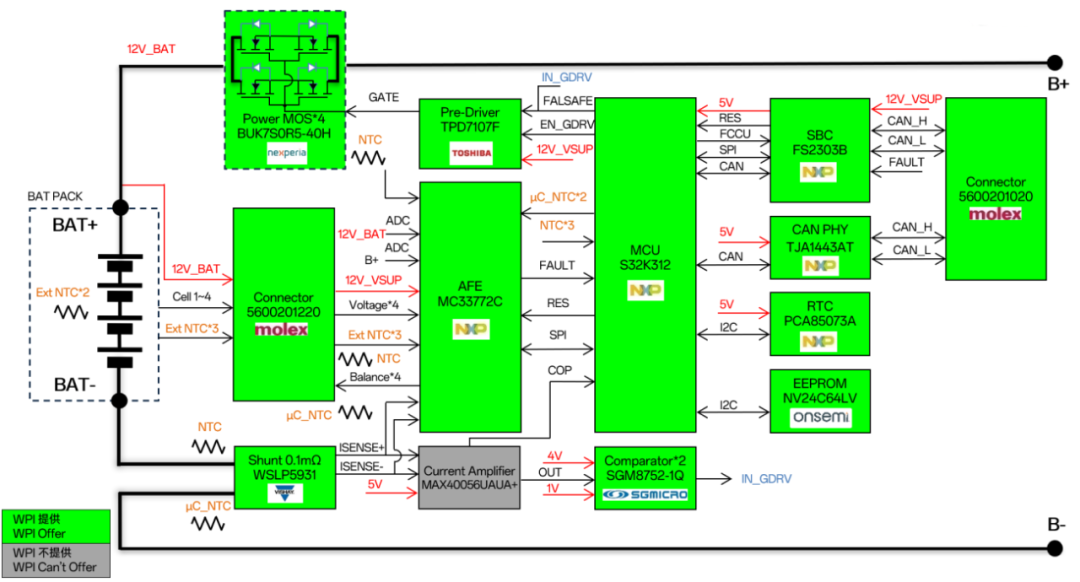

方案方塊圖

方案規格一覽

采樣周期：單體電池電壓采樣周期小于100ms，電池簇電流采樣周期50ms，單體溫度采樣周期1s。

報警功能：支持過壓（默認3.65V）、欠壓（默認2.5V）報警，閾值可調。

過流保護：硬件支持1500A短路電流保護，持續工作電流60A，瞬態電流580A（5秒內）。

采集精度：電流采集精度達2%（＜200A）或1%（≥200A），電壓采集精度±2mV。

均衡功能：支持被動均衡，最大均衡電流300mA。

SOC估算：累積誤差小于5%，符合國家標準。

溫度報警：支持高溫（默認70℃）和低溫（默認-20℃）報警，閾值可設。

應用場景與未來展望

該方案適用于12V汽車電池管理系統，能夠顯著提升電池性能和使用壽命，同時滿足汽車行業對安全性和可靠性的高要求。通過集成高性能AFE芯片和靈活的電源管理模塊，該方案為下一代汽車電池管理提供了強有力的技術支持。

無論是電動車、混合動力車還是傳統燃油車，這一方案都能為其電池管理系統帶來更高效、更安全的解決方案，為汽車行業的可持續發展貢獻力量。
