概述

ADG904和ADG904-R均為采用CMOS工藝制造的寬帶模擬4:1多路復用器，在最高至1 GHz范圍內具有高隔離、低插入損耗特性。ADG904為吸收式/匹配多路復用器，具有50 ?端接分流引腳；ADG904-R為反射式多路復用器。這些器件經過專門設計，在DC至1 GHz頻率范圍內具有高隔離特性。

根據3位二進制地址線A0、A1和EN所確定的地址，ADG904和ADG904-R將四路輸入之一切換至公共輸出RFC。當EN引腳為邏輯1時，該器件將被禁用。

二者均具有片內CMOS控制邏輯，無需外部控制電路?？刂戚斎肱cCMOS和LVTTL均兼容。這些器件的功耗很低，非常適合無線應用和通用高頻切換應用。
數據表：*附件：ADG904寬帶2.5 GHz、37dB隔離(1GHz)、CMOS 1.65V至2.75V、多路復用器 SP4T技術手冊.pdf

產品聚焦

1. 關斷隔離：?37 dB (1 GHz)
2. 插入損耗：1.1 dB (1 GHz)
3. 20引腳TSSOP/LFCSP封裝

應用

• 無線通信
• 通用RF開關
• 雙頻段應用
• 高速濾波器選擇
• 數字收發器前端開關
• 中頻開關
• 調諧器模塊
• 天線分集開關
  特性
• 寬帶開關：-3 dB（2.5 GHz時）
• 吸收式4:1復用/單刀四擲(SP4T)
• 高關斷隔離：37 dB（1 GHz時）
• 低插入損耗（1.1 dB DC至1 GHz)
• 1.65 V至2.75 V單電源供電
• CMOS/LVTTL控制邏輯
• 20引腳TSSOP和4 mm × 4 mm LFCSP封裝
• 低功耗：1 μA（最大值）
• 通過汽車應用認證

**ADG904-EP支持防務和航空航天應用（AQEC標準）

• 軍用溫度范圍：-55°C至+125°C
• 受控制造基線
• 唯一封裝/測試廠
• 唯一制造廠
• 增強型產品變更通知
• 認證數據可應要求提供
• V62/16614 DSCC圖紙?zhí)?/li>

框圖

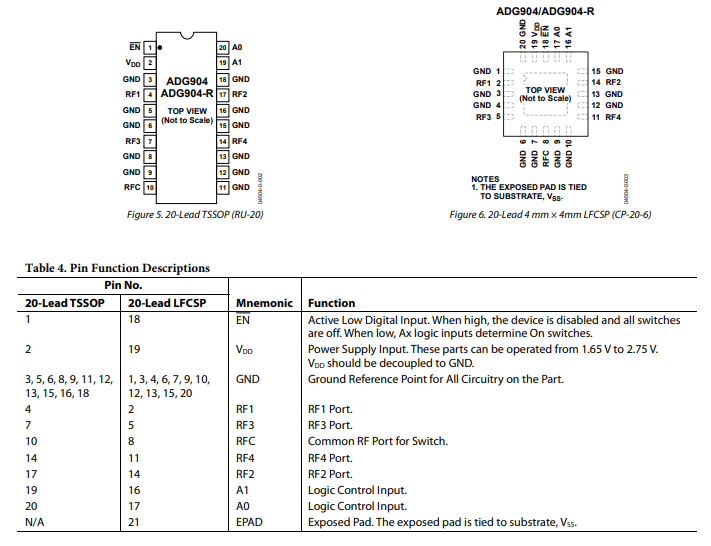

引腳配置

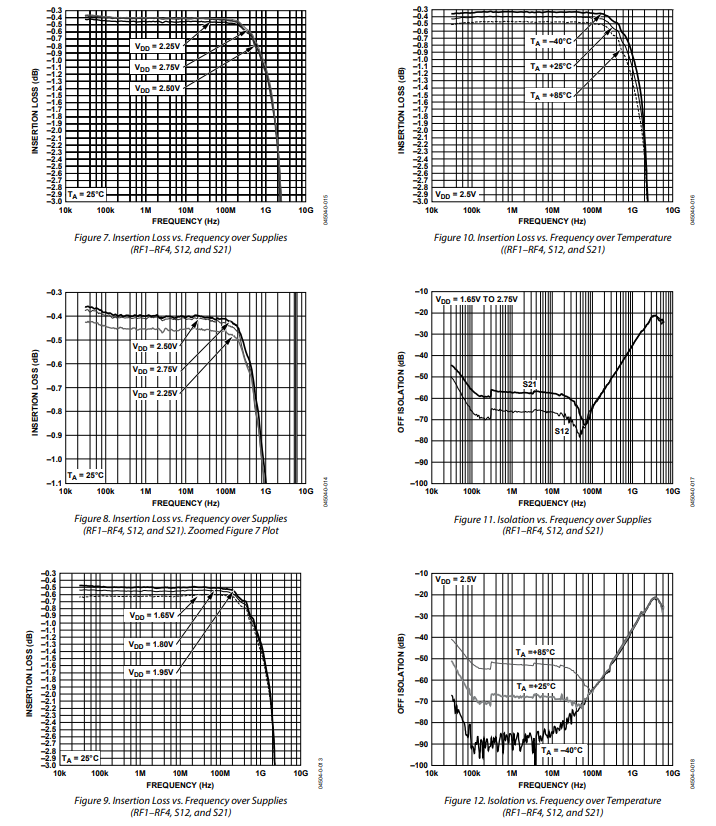

典型性能特征

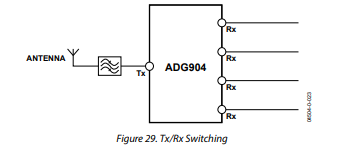

端口之間的低插入損耗和高隔離確保ADG904和ADG904-R適合所有ISM頻段和無線LAN的發射/接收開關，在發射信號和接收信號之間提供所需的隔離。

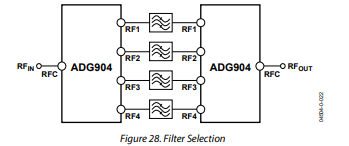

ADG904可以用來在不同濾波器之間切換高頻信號，并將信號多路復用至輸出端。這些SP4T開關也是高速信號路由的理想選擇。
