概述
ADL5580 是一款高性能、單端或差分放大器，具有 10 dB 的電壓增益，并針對直流至 10.0 GHz 范圍的應用進行優化。該放大器在很寬的頻率范圍內，提供 2.24 nV/√Hz 的低折合到輸入 (RTI) 噪聲譜密度 (NSD)（在 1000 MHz 時），并針對失真性能進行了優化，因此是高速 12 位至 16 位模數轉換器 (ADC) 的理想驅動器。ADL5580 非常適用于高性能、零中頻 (IF) 和復雜 IF 接收器設計。此外，對于單端輸入驅動器應用，該套件保持低失真。

通過使用兩個外部串聯電阻，可以將差分輸入的 10 dB 增益選擇改為較低的增益值。此套件可在 0.5 V 輸出共模電壓下，保持低失真，在高達 1.4 V p-p 的全部電平下，可以靈活驅動 ADC。

ADL5580采用 +5 V 和 -1.8 V 電源供電，正負電源電流典型值分別為 +276 mA 和 -224 mA。該套件具有電源禁用功能，當電源禁用時，放大器消耗 2 mA 電流。

ADL5580針對在直流至 10.0 GHz 頻率范圍內的寬帶、低失真和低噪聲操作進行了優化。這些屬性與其可調的增益功能一起，使得此套件成為適合驅動各種 ADC、混頻器、Pin 二極管衰減器、表面聲波 (SAW) 濾波器和多種離散射頻 (RF) 套件的首選放大器。

ADL5580 利用 ADI 公司的高速硅鍺 (SiGe) 工藝制造，采用緊湊式 4 mm x 4 mm 20 端子網格陣列封裝封裝，可在 -40°C 至 +85°C 的溫度范圍內工作。
數據表：*附件：ADL5580具有10dB增益的全差分10GHz ADC驅動器技術手冊.pdf

應用

• 儀器儀表和防務應用

特性

• -3 dB 帶寬：10.0 GHz
• 預設 10 dB 增益，可通過添加外部電阻器而降低
• 差分或單端輸入到差分輸出
• 內部直流解耦輸入和輸出
• 輸入電壓噪聲（NSD、折合到輸入端）：100 MHz 時 2.25 nV/√Hz
• 低噪聲輸入級：1 GHz 時噪聲指數為 11.3 dB
• 低失真，采用 +5.0 V 和 -1.8 V 電源以及 1.4 V p-p
• 輸出差分，負載差分為 50Ω|| 1 pF
• 2 GHz：?59.4 dBc (HD2), ?54.3 dBc (HD3), ?68.2 dBc (IMD3)
• 6 GHz：?66 dBc (HD2), ?88.1 dBc (HD3), ?48.3 dBc (IMD3)
• 在 5.0 V 典型值下，正電源電流為 276 mA
• 在 -1.8 V 典型值下，負電源電流為 -224 mA
• 斷電

框圖

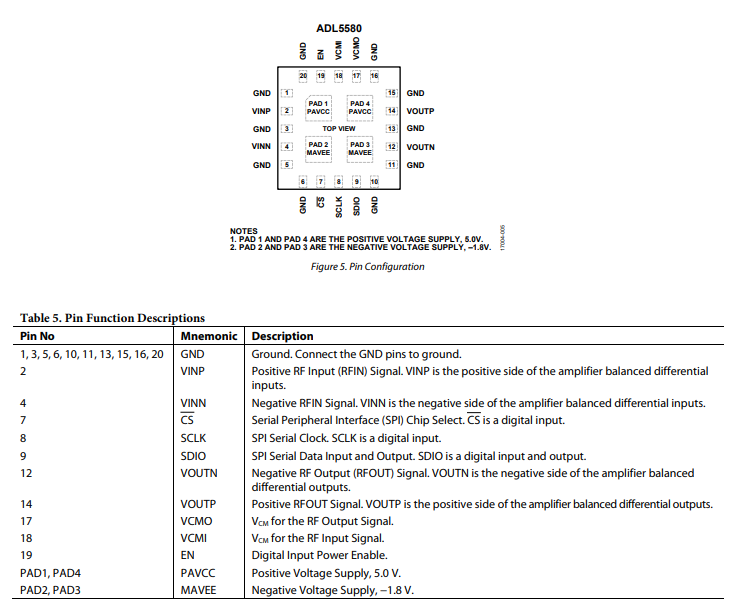

引腳配置

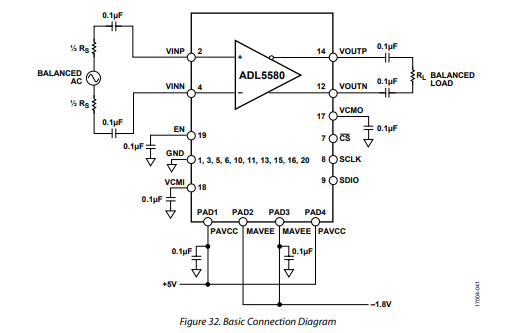

圖32顯示了基本連接圖，表8描述了ADL.5580的工作原理，ADL.5580對電源很敏感。電源軌電壓必須以單調遞增的方式提升和施加以避免內部數字邏輯的問題。
ADL5580可以交流耦合，如圖32所示；如果在額定輸入和輸出Vcu范圍內，該器件也可以直流耦合。

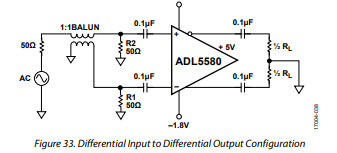

ADL.5580可以配置為差分輸入至差分輸出驅動器(見圖33)。50歐姆電阻Rl和R2與100ω輸入阻抗相結合，可為1:1巴倫提供50ω輸入匹配。輸入和輸出0.1 uF電容將輸入和輸出引腳上的共模偏置電壓(Vaus)與源和平衡負載隔離開。負載為50 2，以提供預期的交流性能。
