概述

ADA4961是一款高性能BiCMOS RF數字增益放大器(DGA)，針對重負載驅動(≥2.0 GHz)進行了優化。 它可實現500 MHz時?90 dBc和1.5 GHz時?85 dBc的典型IMD3性能。 該RF性能使GHz級轉換器可實現最佳性能，而且不像通常的GaAs放大器，它對驅動放大器或總功耗的限制極小。 該器件可輕松驅動10位至16位HS轉換器。

針對許多接收器應用，可以簡化或無需使用抗混疊濾波器(AAF)設計。

ADA4961內部差分輸入阻抗為100 Ω，差分動態輸出阻抗為50 Ω，無需使用外部端接電阻。 數字調整能力具有1 dB分辨率，因而可在21 dB輸入電平范圍內優化信噪比(SNR)。

ADA4961在最高達2 GHz頻率時，具有高寬帶、低失真性能。 這些特性以及寬增益調節和相對較低的功耗，使其成為許多高速應用的優選放大器，這包括極高頻下動態范圍至關重要的IF、RF和寬帶應用。

ADA4961不僅非常適合驅動模數轉換器(ADC)，也可以用于混頻器、PIN二極管衰減器、SAW濾波器和多元件分立器件。 它采用4mm × 4mm、24引腳LFCSP封裝，工作溫度范圍是?40°C至+85°C。
數據表：*附件：ADA4961低失真3.2 GHz RF DGA技術手冊.pdf

特性

• 高速
  • ?3 dB帶寬：3.2 GHz
  • -1 dB帶寬：1.8 GHz
  • 壓擺率：12,000 V/μs
• 數字可調增益
  • 電壓增益：-6 dB至+15 dB
  • 功率增益：-3 dB至18 dB
  • 5位并行或SPI總線增益控制，具有快速啟動功能
• MD3/HD3失真，最大增益，5 V，高性能(HP)模式
  • IMD3/HD3（1 GHz時）：?90 dBc/?83 dBc
  • IMD3/HD3（1.5 GHz時）：-85 dBc/-75 dBc
  • IMD3/HD3（2 GHz時）：?70 dBc/?70 dBc
• 低噪聲
  • 折合到輸出端的噪聲密度(RTO)：?154 dBm/Hz
  • 噪聲系數：5.5 dB（AV = 15 dB，1 GHz）
• 差分阻抗：100 Ω輸入、50 Ω輸出
• 低功耗工作模式，關斷控制
• 3.3 V或5 V單電源供電
• 采用24引腳、4 mm × 4 mm LFCSP封裝

應用

• 用于10位到14位GSPS轉換器的ADC驅動器
• 射頻/中頻增益模塊
• 線路驅動器
• 儀器儀表
• 衛星通信
• 數據采集
• 軍用系統

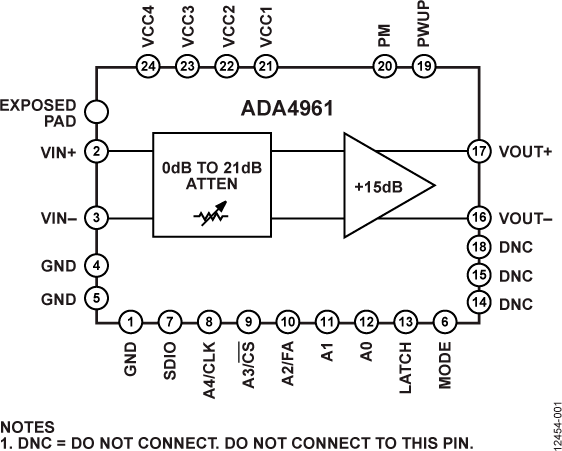

框圖

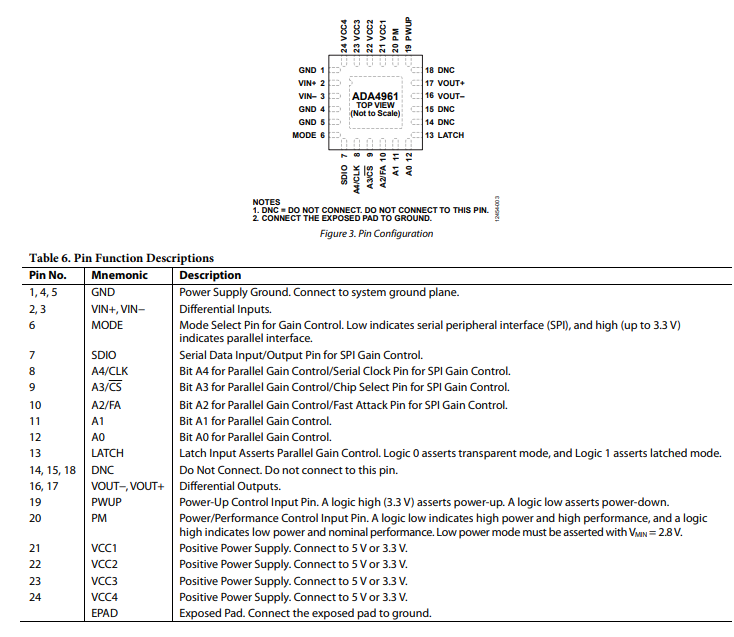

引腳配置和功能描述

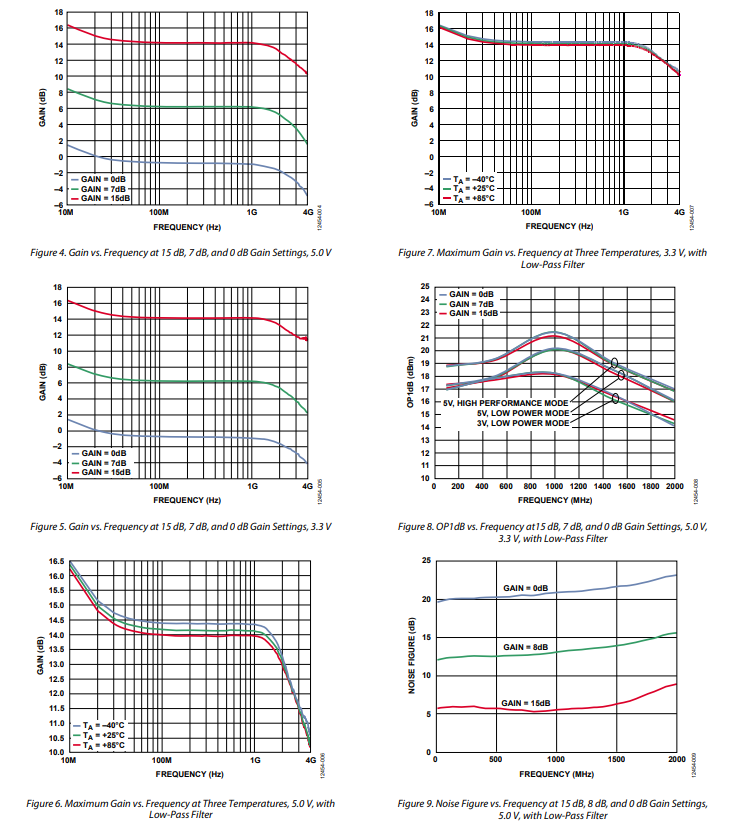

典型性能特征

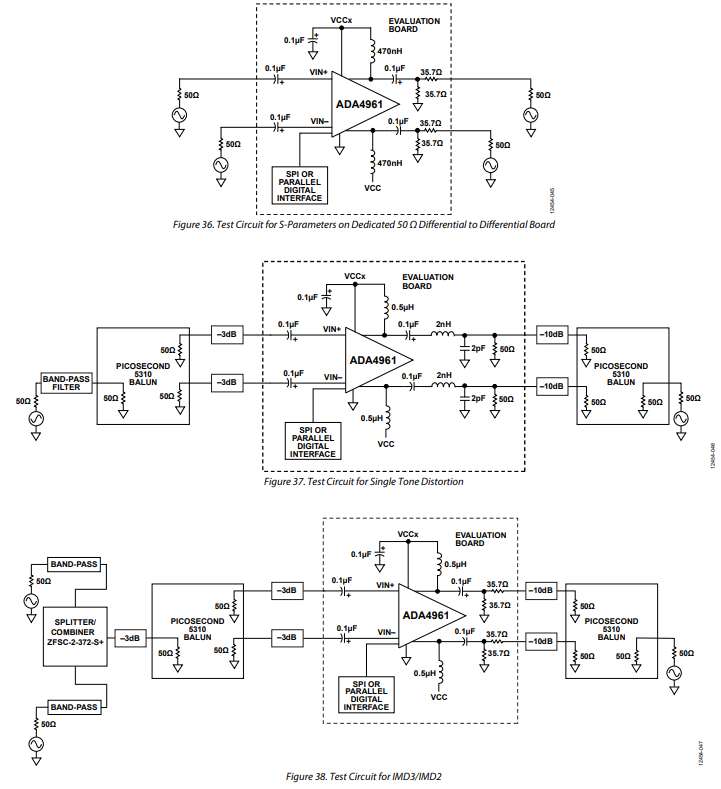

表征和測試電路

圖37用于描述ADA4961的部分交流特性。皮秒5310巴倫為器件提供差分輸入信號和100歐姆差分匹配。3 dB焊盤使得皮秒巴倫50歐姆阻抗一側的電抗較小，從而平衡了差分相位精度。在輸出端，2 nH和2 pF構成一個雙極低通濾波器，兩個50歐姆電阻與焊盤和輸出皮秒巴倫并聯。該濾波器產生50歐姆差分負載。

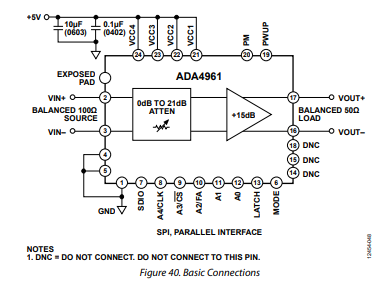

圖40顯示了操作ADA4961的基本連接。向vcx引腳施加3.3 V至5.0 V的電壓。利用至少一個0.1 uF的低電感表面貼裝陶瓷電容對每個電源引腳去耦，電容應盡可能靠近器件。
