LM5156xH（LM5156H 和 LM51561H）器件是一款使用峰值電流模式控制的寬輸入范圍非同步升壓控制器。該器件可用于升壓、SEPIC 和反激式拓?fù)洹?/p>

如果 BIAS 引腳連接到 VCC 引腳，則該器件可以從最小 2.97V 的 1 節電池啟動。如果 BIAS 引腳大于 3.5 V，它可以在低至 1.5 V 的輸入電源電壓下工作。
*附件：LM5156xH 2.2MHz 寬 VIN 65V 非同步升壓 SEPIC 反激式控制器，最高結溫為 150°C 數據表.pdf

特性

• • 提供有助于功能安全系統設計的文檔
• 適用于寬輸入工作范圍電池應用
  • 3.5V 至 60V 工作范圍（最大 65V 絕對值）
  • 2.97V 至 16V（當 BIAS = VCC 時）
  • 當 BIAS ≥ 3.5 V 時，最小升壓電源電壓為 1.5 V
  • 高達 65 V 的輸入瞬態保護
  • 最大限度地減少電池消耗
    • 低關斷電流 （ I Q ≤ 2.6 μA ）
    • 低工作電流 （ I Q ≤ 490 μA ）
• 小解決方案尺寸和低成本
  • 最大開關頻率為 2.2 MHz
  • 集成誤差放大器允許在沒有光耦合器（反激式）的情況下進行初級側調節
• EMI 抑制
  • 可選雙隨機擴頻
• 效率更高，功耗低
  • 100mV ±7% 精確電流限制閾值
  • 強大的 1.5A 峰值標準 MOSFET 驅動器
  • 支持外部 VCC 電源
• 避免 AM 頻段干擾和串?dāng)_
  • 可選時鐘同步
  • 100 kHz 至 2.2 MHz 的動態可編程開關頻率
• 集成保護功能
  • 在輸入電壓范圍內具有恒定峰值電流限制
  • 可選的打嗝模式過載保護（參見設備比較表)
  • 可編程線路 UVLO
  • OVP 保護
  • 熱關斷
• 精確的 ±1% 精度反饋參考
• 可編程的額外斜率補償
• 可調軟啟動
• PGOOD 指示器
• 14 引腳 HTSSOP 封裝（5.0 mm × 4.4 mm）

參數

方框圖

1. 產品概述

LM5156xH是一款寬輸入電壓范圍（3.5V至65V，絕對最大值為65V）的非同步升壓/SEPIC/Flyback控制器，具有2.2MHz的開關頻率和高達150°C的最高結溫。該控制器適用于多種應用，包括多輸出Flyback轉換器、LED偏置電源、便攜式揚聲器等。

2. 主要特性

• ?高開關頻率?：2.2MHz的開關頻率有助于減小解決方案尺寸并加快瞬態響應。
• ?寬輸入電壓范圍?：支持3.5V至60V的輸入電壓范圍，當BIAS=VCC時，輸入電壓范圍為2.97V至16V；當BIAS≥3.5V時，最小升壓供電電壓為1.5V。
• ?動態可編程開關頻率?：開關頻率可通過外部電阻在100kHz至2.2MHz之間動態編程。
• ?集成保護功能?：包括過流保護、過壓保護（OVP）、欠壓鎖定（UVLO）、熱關斷等。
• ?高精度反饋參考?：提供±1%精度的反饋參考電壓。
• ?可選功能?：如可選的雙隨機擴頻以降低EMI、可選的打嗝模式過載保護（LM51561H）等。

3. 應用領域

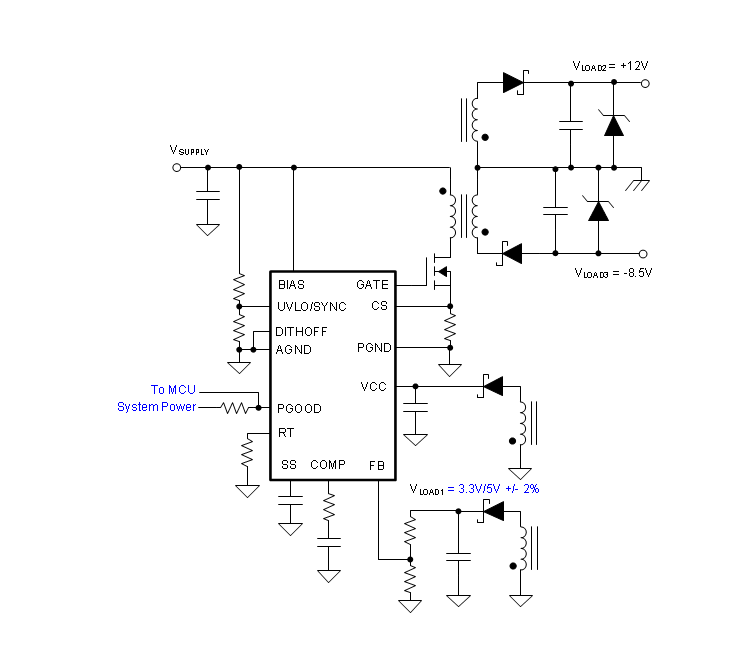

• ?多輸出Flyback轉換器?：無需光耦器。
• ?LED偏置電源?。
• ?便攜式揚聲器應用?。
• ?Flyback POE電源供應?。
• ?電池供電設備?：如電池供電的升壓、SEPIC、Flyback電路。

4. 功能描述

• ? 線欠壓鎖定（UVLO/SYNC/EN引腳） ?：控制設備的啟動、運行和關斷模式。
• ?內部VCC調節器?：支持寬輸入電壓范圍的BIAS引腳操作。
• ? 軟啟動（SS引腳） ?：幫助轉換器逐漸達到穩態工作點。
• ? 開關頻率控制（RT引腳） ?：通過單個外部電阻設置開關頻率。
• ? 雙隨機擴頻（DRSS） ?：可選功能，用于降低EMI。
• ? 時鐘同步（UVLO/SYNC/EN引腳） ?：支持將內部時鐘同步到外部時鐘。
• ?電流檢測和斜率補償?：提供低側電流檢測和可選的可編程斜率補償。
• ?打嗝模式過載保護?：LM51561H版本提供，用于在長時間電流限制條件下保護轉換器。

5. 封裝與尺寸

• ?封裝類型?：HTSSOP（14引腳，5.0 mm × 4.4 mm）
