概述
AD8315是一款用于精確控制RF功率放大器的低成本完整子系統，工作頻率范圍為0.1 GHz至2.5 GHz，典型動態范圍為50 dB，主要用于蜂窩手機和其它電池供電的無線設備。與使用二極管檢波器的控制器相比，對數放大器技術提供的測量范圍更寬、精度更高，在-30°C至+85°C額定溫度范圍內的溫度穩定性尤為出色。

同時靈敏度較高，允許以較低信號電平進行控制，從而降低了耦合至檢波器所需的功耗。

AD8315提供MSOP和LFCSP兩種封裝，采用2.7 V至5.5 V電源供電，功耗為8.5 mA。進入省電模式時，休眠電流為4 μA。
數據表：*附件：AD8315 50dB GSM PA控制器技術手冊.pdf

特性

• 完整RF檢波器/控制器功能
• 動態范圍：>50 dB
  (0.9 GHz，-49 dBm至+2 dBm，re 50 Ω)
• 精確調整范圍：0.1 GHz至2.5 GHz
• 出色的溫度穩定性，線性dB響應
• 對數斜率：23 mV/dB，
  截距：-60 dBm (0.9 GHz)
• 控制環路中的真積分功能
• 低功耗：20 mW (2.7 V)，38 mW (5 V)
• 省電模式：10.8 μW

框圖

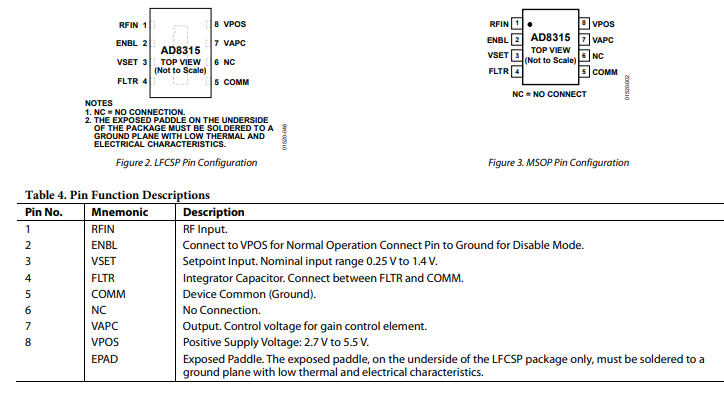

引腳配置描述

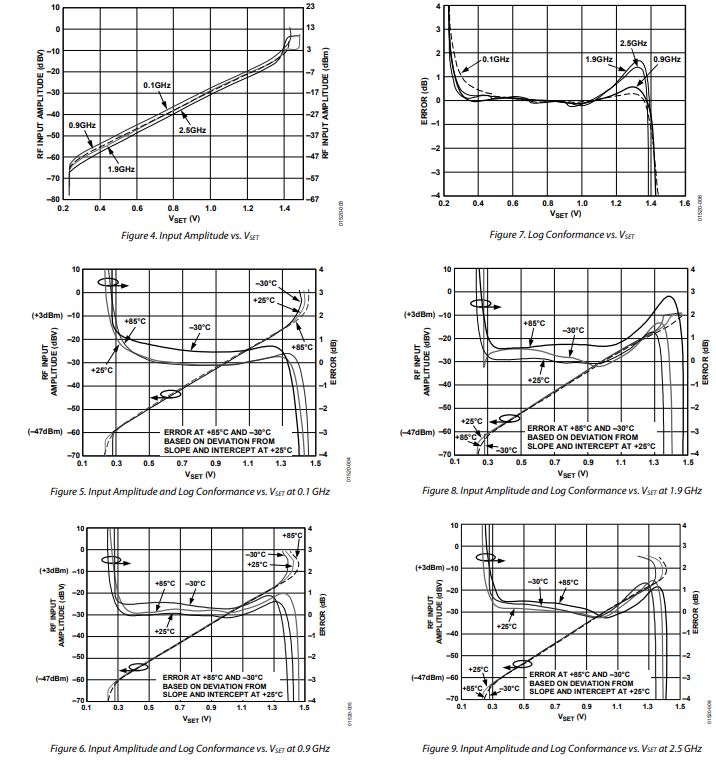

典型性能特征

電路

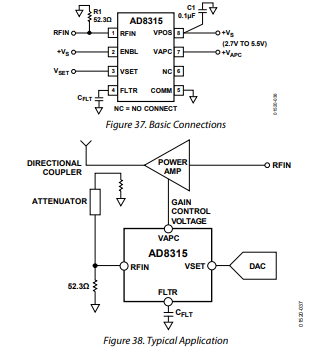

圖37顯示了操作AD8315的基本連接，圖38顯示了典型應用的框圖。AD8315通常用于手機的RF功率控制環路。

在功率控制環路中，AD8315同時提供檢波器和控制器功能。功率放大器(PA)輸出功率樣本通常通過定向耦合器耦合到AD8315的RF輸入端。在雙模應用中，有兩個pa和兩個定向耦合器，定向耦合器的輸出可以被動合并(兩個pa不會同時開啟)，然后施加于AD8315。
從控制源(通常是DAC)向VSET施加設定點電壓。RF輸入電平與設定點電壓對應電平之間的任何不平衡都由AD8315的VAPC輸出進行校正，該輸出驅動PA的增益控制端。這樣可以恢復AD8315輸入端檢測到的實際功率水平與設定點確定的值之間的平衡。這里假設可變增益元件的增益控制sense為正，也就是說，來自VAPC的增加的電壓趨向于增加增益。
