RS232轉profinet接茵泰科稱重設備配置案例

在現代工業自動化領域，通信協議的轉換是實現系統高效運行的關鍵因素之一。
RS232和Profinet作為兩種常見的通信接口，各自擁有獨特的優勢和應用場景。
RS232作為一種傳統的串行通信接口，廣泛應用于各種傳感器、儀表和控制器等設備；而Profinet作為一種基于以太網的實時通信協議，則在工業自動化網絡中發揮著重要作用。

00001.

RS232：RS232是一種異步串行通信接口標準，通常用于短距離點對點通信。
其特點包括較低的通信速率（如9600 bps）、簡單的硬件連接（三條信號線）以及廣泛的應用范圍。
然而，RS232并不支持多設備連接或高速數據傳輸。

00002.

00003.

Profinet：Profinet是一種基于工業以太網的實時通信協議，旨在滿足工業自動化領域的高速度、高可靠性和實時性需求。
它支持多種拓?fù)浣Y(jié)構（如星型、環形等），能夠?qū)崿F(xiàn)多設備之間的高效通信，并且提供了豐富的診斷功能和安全機制。

00004.

本文將詳細介紹如何通過RS232轉Profinet網關連接茵泰科稱重設備，并給出具體配置案例：

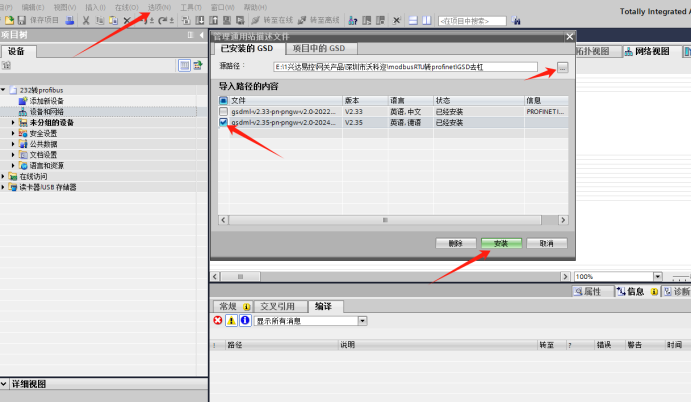

1、打開博圖創建新項目，進入項目后點擊選項找到“管理通用站描述文件”選擇GSD文件所在路徑選中GSD文件點擊安裝：

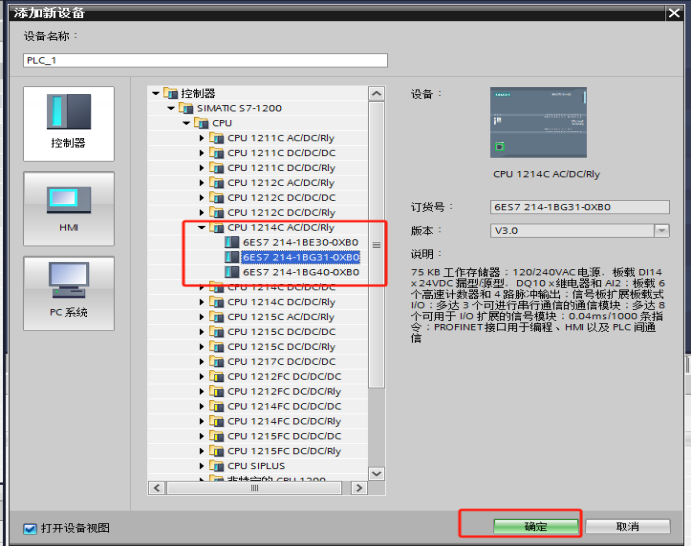

2、點擊“添加新設備”選擇PLC型號點擊確定：

3、在右側硬件目錄找到安裝好的GSD文件雙擊添加到組態界面：

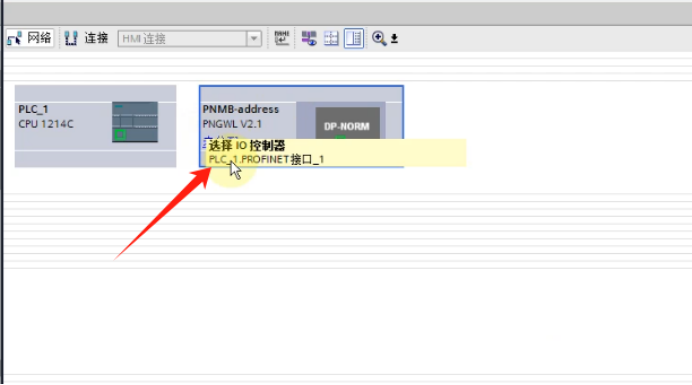

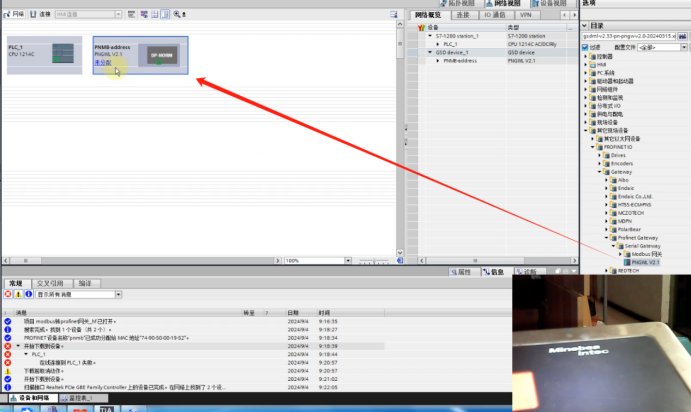

4、點擊模塊“未分配”選擇IO控制器PLC_1.PROFINET接口_1進行與plc連接：

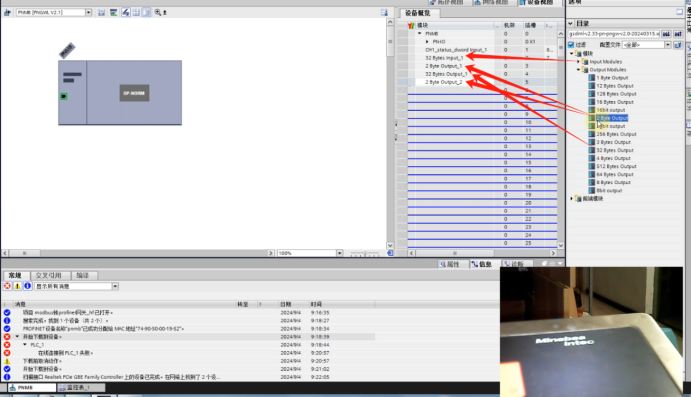

5、點擊模塊進入設備視圖在右側找到需要的讀寫指令雙擊添加到插槽：

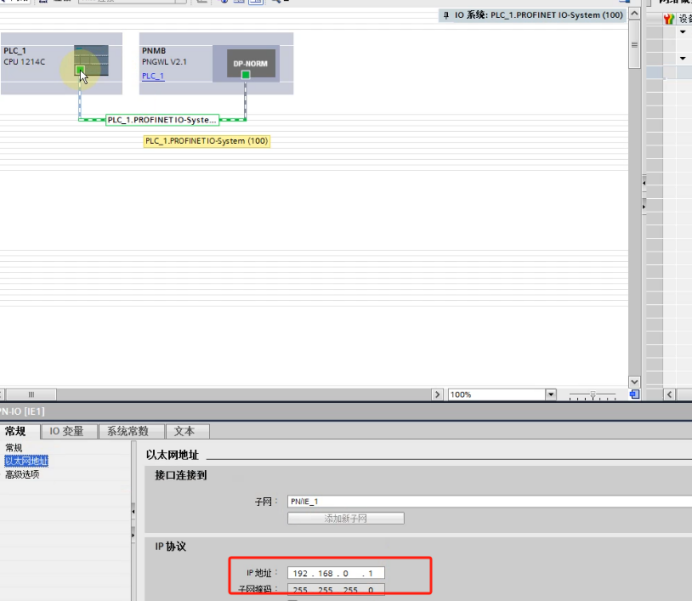

6、點擊進入模塊屬性設置IP地址與本機保持一致：

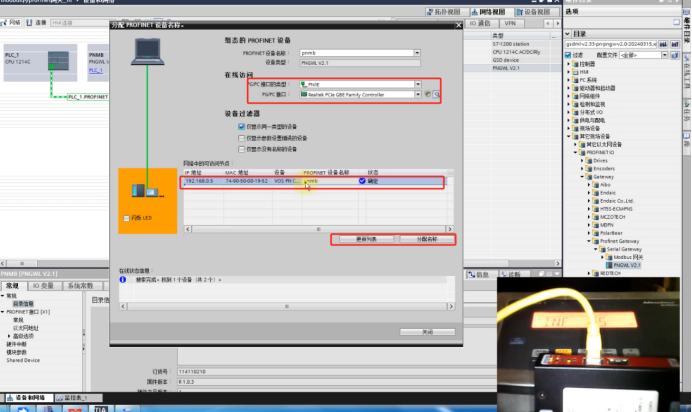

7、右擊模塊找到“分配設備名稱”選擇接口類型更新列表 選中搜索到的設備點擊分配名稱：

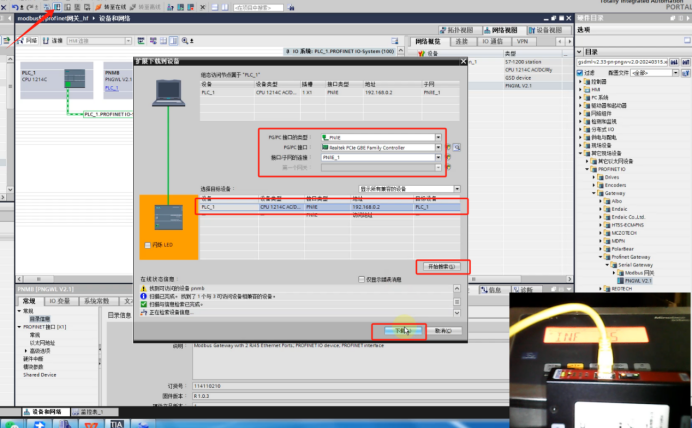

8、配置完成點擊下載，選擇接口類型開始搜索選中搜索到的設備點擊下載：

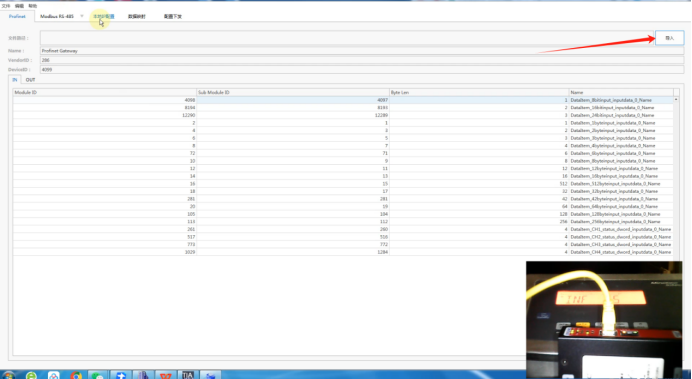

9、打開網關配置軟件點擊導入 選擇GSD文件點擊確定：

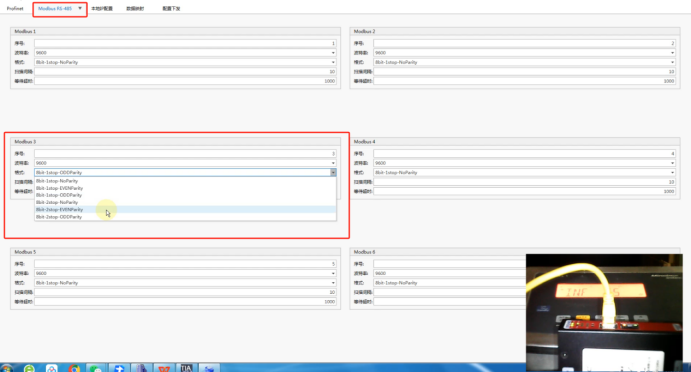

10、在第二頁配置modbus3通道的波特率 數據位 校驗位和停止位：

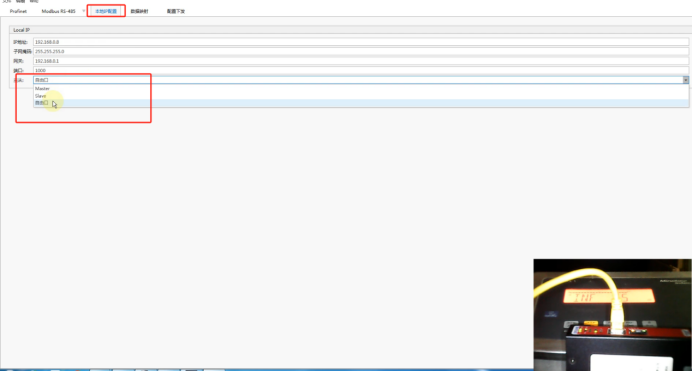

11、在第三頁只需把主從改為自由口模式即可：

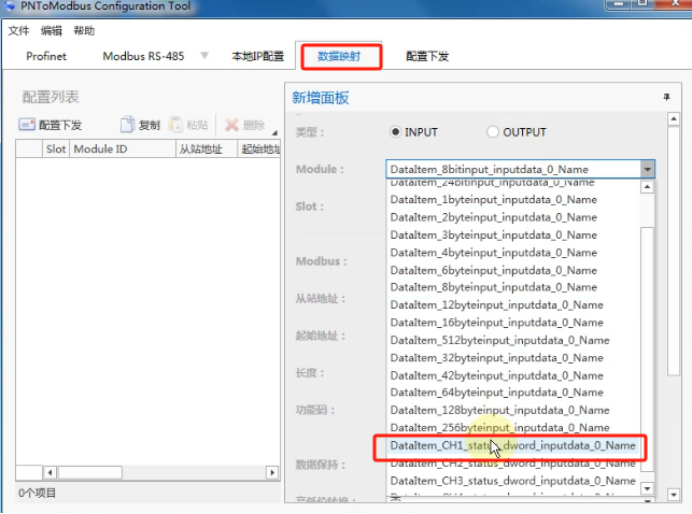

12、在數據映射點擊切換在INPUT里添加一條CH1：

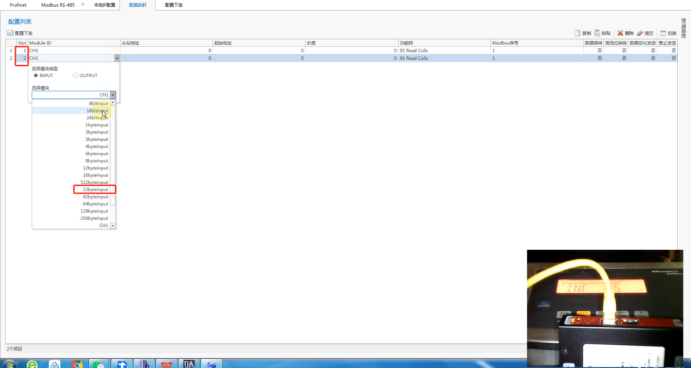

13、然后復制粘貼一條把slot改為1 2數據類型改為32字節的input：

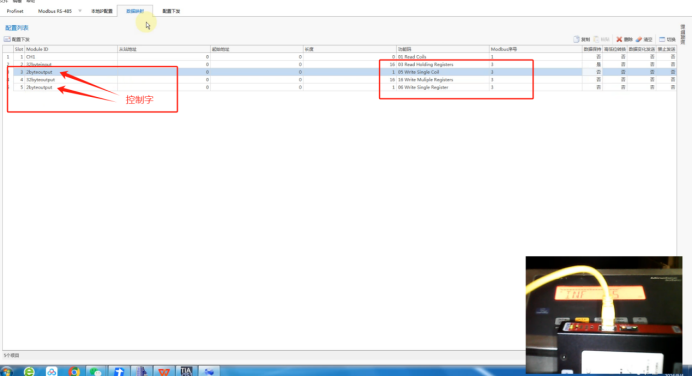

14、然后再?gòu)?fù)制粘貼3條分別改為2字節output和32字節output 2字節output，字節長度和功能碼如下圖，modbus序號選擇3：

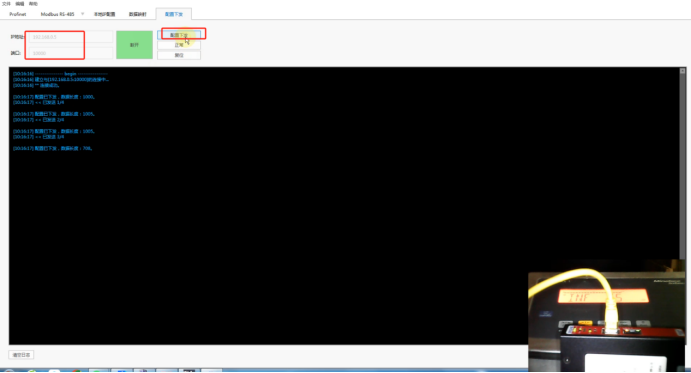

15、設置完成進入配置下發輸入博圖分配的IP地址端口號10000進行連接，連接成功點配置下發就配置完成了：

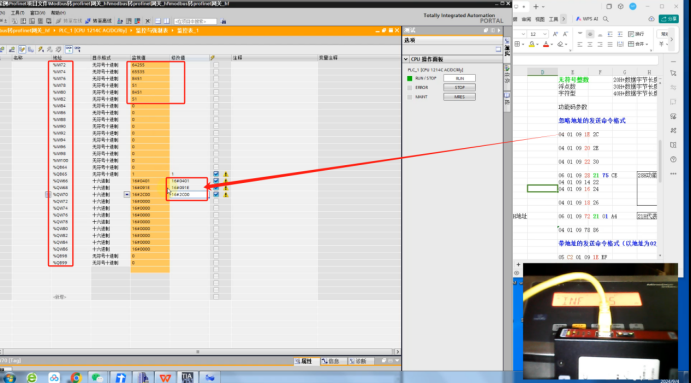

16、回到博圖在監控表里輸入I Q地址開始監控，在QW寫入讀毛重命令格式可以看到IW地址里讀到了毛重的數據：

RS232轉Profinet網關以其獨特的優勢在工業自動化領域發揮著重要作用。
它不僅簡化了通信配置的復雜度，還提升了系統的集成度和智能化水平。
隨著工業自動化的不斷進步和發展，相信這款網關將在未來的工業通信中扮演更加核心的角色。
