INA183 是一款高精度電壓輸出、電流分流監控器（也稱為電流檢測放大器），常用于過流保護、針對系統優化的精密電流測量或閉環反饋電路。該器件可在獨立于電源電壓的 2.7V 至 26V 共模電壓下感應分流電阻器上的電壓降。50 V/V、100V/V 和 200 V/V。零漂移架構的低偏移使得該器件能夠在分流器上的最大壓降低至 10mV（滿量程）的情況下進行電流感應。

數據手冊：*附件：INA183 具有輸入電源的、2.7V至26V、高精度電流檢測放大器技術手冊.pdf

該器件通過從 IN+ 引腳獲取功率而運行，消耗的最大電源電流為 130μA。所有版本的額定工作溫度范圍為 -40°C 至 125°C，并且采用 5 引腳的 SOT-23 封裝。

特性
? 寬共模范圍：2.7V 至 26V
? 失調電壓：±170μV（最大值）
（支持 10mV 滿量程分流壓降）
? 精度：
– 增益誤差 ±0.4%（最高過熱溫度）：
– 0.5μV/°C 偏移漂移（最大值）
– 10ppm/°C 增益漂移（最大值）
? 增益選擇：
– INA183A1：50V/V
– INA183A2：100V/V
– INA183A3：200V/V
? 靜態電流：130μA（最大值）
? 封裝：5 引腳 SOT-23

引腳功能和配置

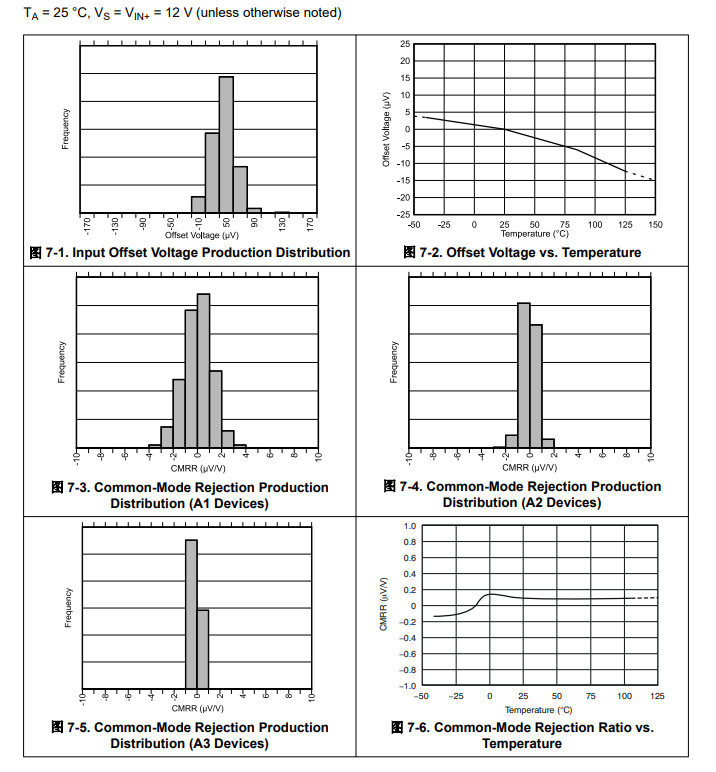

典型特性

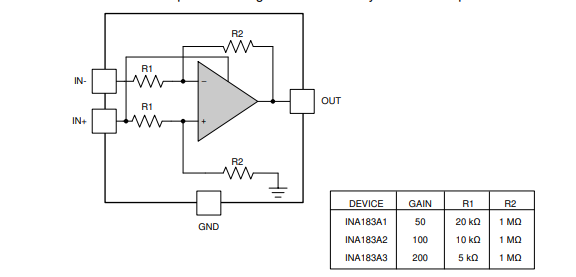

功能方框圖

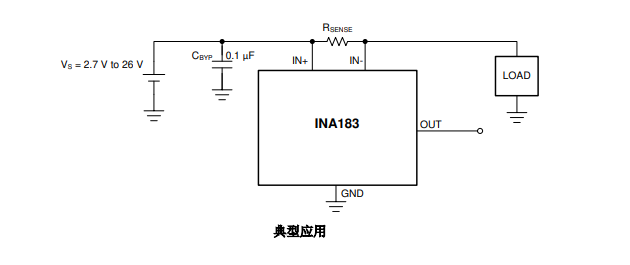

典型應用

應用
? 服務器
? 電源
? 電池管理
? 電信設備
