LM3488 是一款用于開關穩壓器的多功能低側 N-FET 高性能控制器。該器件適用于需要低側 FET 的拓?fù)浣Y(jié)構，例如升壓、反激式或 SEPIC。此外，LM3488 可在極高的開關頻率下運行，以減小整體解決方案尺寸。LM3488 的開關頻率可以通過使用單個外部電阻器或?qū)⑵渑c外部時鐘同步來調整為 100kHz 至 1MHz 之間的任意值。電流模式控制除了逐周期電流限制外，還提供了卓越的帶寬和瞬態響應。輸出電流可使用單個外部電阻器進行編程。
*附件：lm3488.pdf

LM3488 具有熱關斷、短路保護和過壓保護等內置 功能。省電關斷模式將總電源電流降至 5 μA，并允許電源排序。內部軟啟動限制啟動時的浪涌電流。

特性

• 汽車級產品，符合 AEC-Q100 標準
• 8 引腳 VSSOP 封裝
• 具有 1A 峰值電流能力的內部推挽驅動器
• 電流限制和熱關斷
• 使用電容器和電阻器優化的頻率補償
• 內部軟啟動
• 電流模式作
• 帶滯后的欠壓鎖定
• 主要規格：
  • 2.97 V 至 40 V 的寬電源電壓范圍
  • 100kHz 至 1MHz 可調和可同步時鐘頻率
  • ±1.5% （過熱）內部基準
  • 5μA 關斷電流（過熱）

參數

方框圖

概述

LM3488是一款高性能、低側N-FET控制器，適用于升壓（Boost）、降壓-升壓（SEPIC）和反激（Flyback）DC-DC轉換器。該控制器具備高效電流模式操作、寬輸入電壓范圍、可調頻率和同步功能，適用于多種電源管理應用。

主要特性

• ?高效能?：適用于升壓、SEPIC和反激拓?fù)浣Y(jié)構。
• ?寬輸入電壓范圍?：2.97V至40V。
• ?可調頻率?：100kHz至1MHz，可通過單個外部電阻調整或同步至外部時鐘。
• ?電流模式控制?：提供優越的帶寬和瞬態響應，以及逐周期電流限制。
• ?內置功能?：包括軟啟動、過流保護、熱關斷和欠壓鎖定（UVLO）等。
• ?低關斷電流?：5μA（過熱條件下）。
• ?小封裝?：8引腳VSSOP封裝，尺寸為3.00mm x 3.00mm。

應用

• ?汽車啟動-停止系統?
• ? 汽車ADAS（高級駕駛輔助系統） ?
• ?便攜式藍牙音頻系統?
• ?筆記本電腦、PDA、數碼相機等便攜式設備?
• ?離線電源供應器?
• ?機頂盒?
• ?音頻放大器升壓轉換器?

功能框圖

功能框圖展示了LM3488的主要組成部分，包括PWM比較器、誤差放大器、軟啟動電路、電流感應輸入、驅動輸出等。

關鍵規格

• ?內部參考電壓?：±1.5%（過溫條件下）。
• ?最大占空比?：100%。
• ?驅動輸出電流?：1A（峰值）。
• ?UVLO閾值?：2.85V（啟動），3.0V（關斷）。
• ?過流保護閾值?：343mV至415mV（典型值）。
• ?熱關斷溫度?：165°C。

典型應用

升壓轉換器

• ?設計要求?：包括輸入電壓范圍、輸出電壓、最大電流和操作頻率等。
• ?詳細設計步驟?：包括電感選擇、輸出電壓編程、電流限制設置、功率二極管和MOSFET選擇、輸入和輸出電容選擇等。

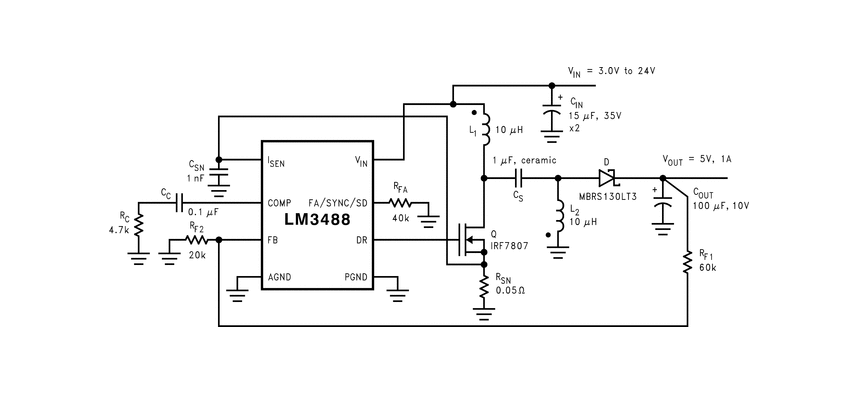

SEPIC轉換器

• ?設計要求?：類似于升壓轉換器，但輸出電壓可以高于或低于輸入電壓。
• ?詳細設計步驟?：包括MOSFET和二極管選擇、電感選擇、電容選擇等。

布局指南

• ?最小化AC電流環路?：以減少開關噪聲的影響。
• ?地平面?：確保足夠的地面面積以進行熱散耗，并遵循適當?shù)牟季忠?guī)則以減少噪聲。
• ?旁路電容?：在VIN引腳附近放置陶瓷旁路電容，以減少噪聲。
