HMC-C059寬帶低噪聲放大器模塊，1-12GHz技術手冊
概述
HMC-C059是一款GaAs MMIC pHEMT低噪聲分布式放大器，封裝在微型密封模塊中，帶有可更換的SMA連接器，在1至12 GHz的頻率下工作。 該放大器提供16 dB的增益和1.8 dB的噪聲系數，并在1 dB增益壓縮點提供高達+17 dBm的輸出功率。 寬帶放大器I/O內部匹配50 Ω，并經過內部隔直。 集成穩壓器實現了負電源和正電源引腳的靈活偏置，同時內部偏置序列電路可確保穩定的運行。
數據表：*附件：HMC-C059寬帶低噪聲放大器模塊，1-12GHz技術手冊.pdf
應用
特性
- 噪聲系數： 1.8 dB (8 GHz)
- 高增益： 16 dB (8 GHz) z
- P1dB輸出功率： +16 dBm (8 GHz)
- 無雜散運行
- 調節電源和偏置序列
- 密封模塊
- 可現場更換的SMA連接器
- 工作溫度范圍為-55至+85 ℃

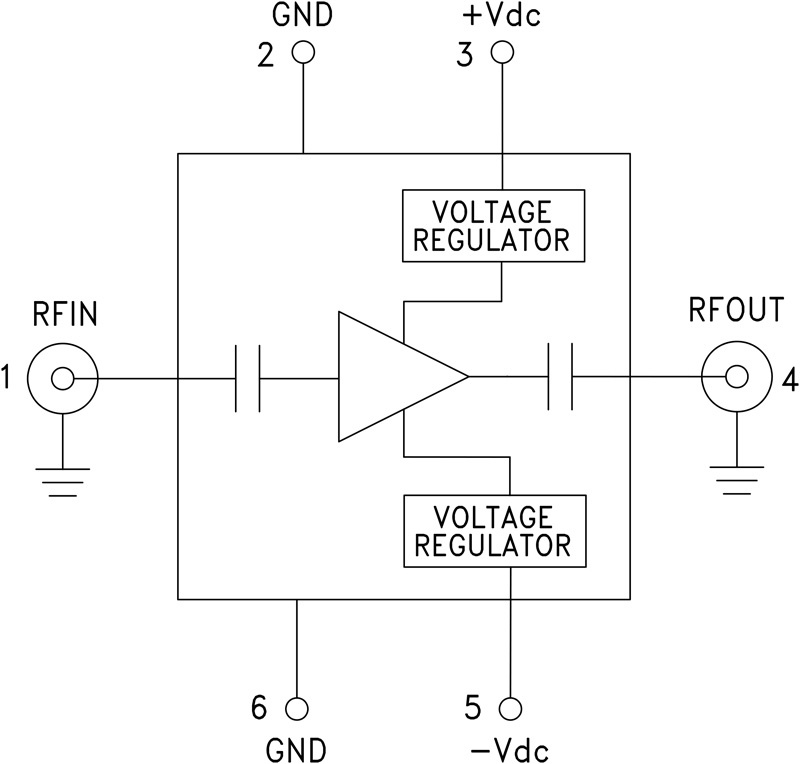

框圖

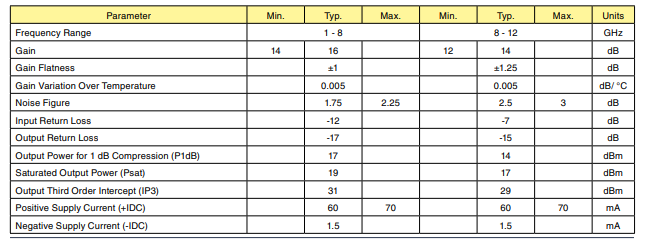

電氣規格

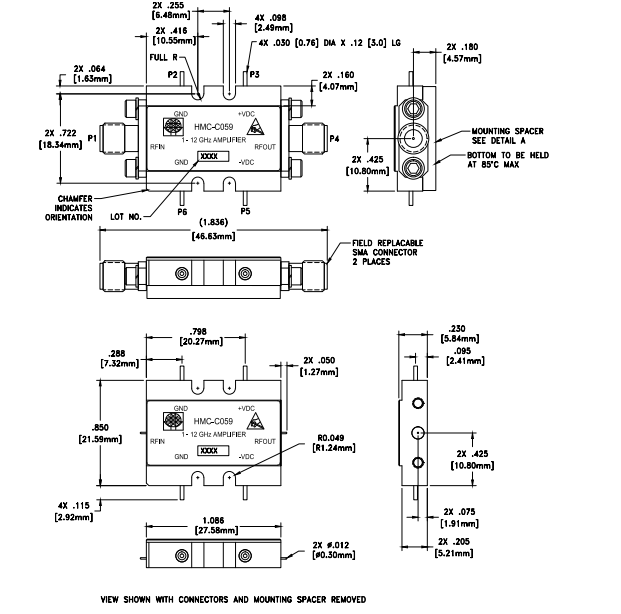

外形圖

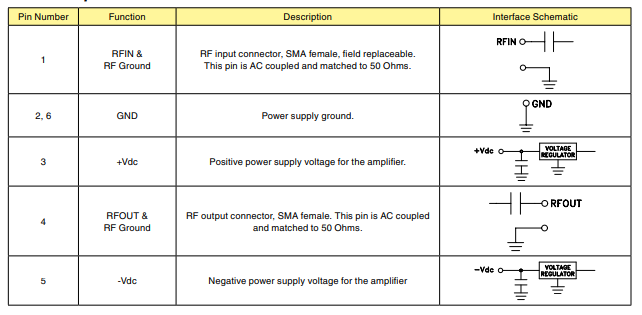

引腳描述
