概述
HMC543ALC4B是一款4位數字移相器，額定工作頻率范圍為8至12 GHz，提供0至360度的相位覆蓋，具有22.5度的LSB。HMC543ALC4B在所有相態具有4度的極低RMS相位誤差及±0.8 dB的極低插入損耗變化。這種高精度移相器由0/-3V互補邏輯控制，無需固定偏置電壓。HMC543ALC4B采用緊湊型4x4 mm陶瓷無引腳SMT封裝，內部匹配至50 Ω，無需任何外部元件。簡單的外部電平轉換電路可用于將CMOS正控制電壓轉換為互補負控制信號。
數據表：*附件：HMC543ALC4B 22.5° MMIC 4位數字移相器，8-12GHz技術手冊.pdf

應用

• EW接收器
• 氣象和軍用雷達
• 衛星通信
• 波束成形模塊

特性

• 低RMS相位誤差：4°
• 低插入損耗：6.5 dB
• 出色的平坦度
• 360°覆蓋，LSB = 22.5°
• 24引腳陶瓷SMT封裝：16mm^2^

框圖

框圖

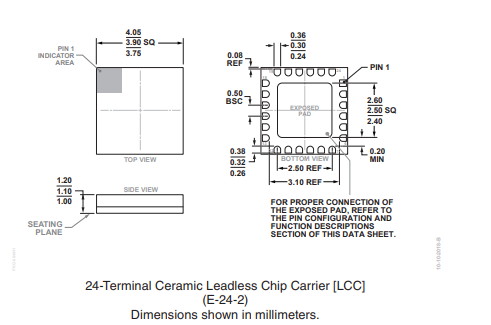

外形圖

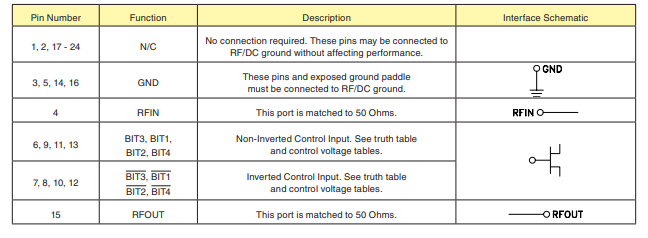

引腳描述

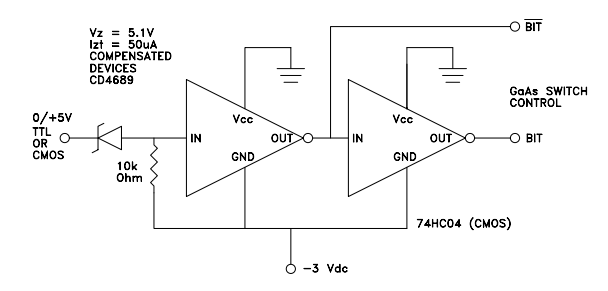

應用電路
該電路將單線正（0/+5V）控制信號轉換為互補負（0/-3V）控制信號。
