HMC648ALP6E 6位數字移相器芯片，采用SMT封裝技術手冊
概述
HMC648ALP6E 是一款6位數字移相器，工作頻率范圍為2.9 - 3.9 GHz，相移范圍達360度，覆蓋全相移范圍，線性度為6.265度。HMC648ALP6E具有極低的均方根相位誤差，為1.2度，且在所有相位狀態下插入損耗變化極小，不超過±0.5 dB。這款高精度移相器由正邏輯0/+5V控制。HMC648ALP6E采用6×6毫米緊湊型小外形晶體管（SMT）封裝，內部已匹配至50歐姆，無需外部組件。
數據表：*附件：HMC648ALP6E 6位數字移相器芯片，采用SMT封裝技術手冊.pdf
應用
特性
- 低RMS相位誤差： 1.2度
- 低插入損耗： 5 dB
- 高線性度： 45 dBm
- 正控制邏輯
- 360度覆蓋，LSB = 5.625度
- 裸片尺寸： 3.27 mm x 1.90 mm x 0.1 mm
- 28引腳QFN無鉛SMT封裝： 36 mm2
框圖

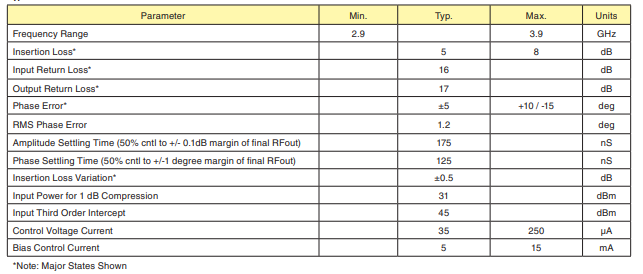

電氣規格

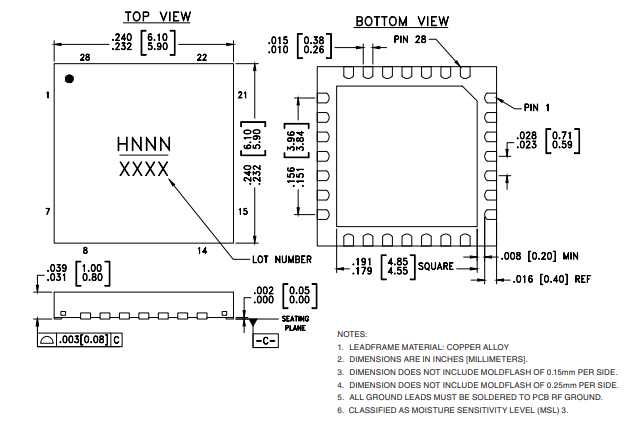

外形圖

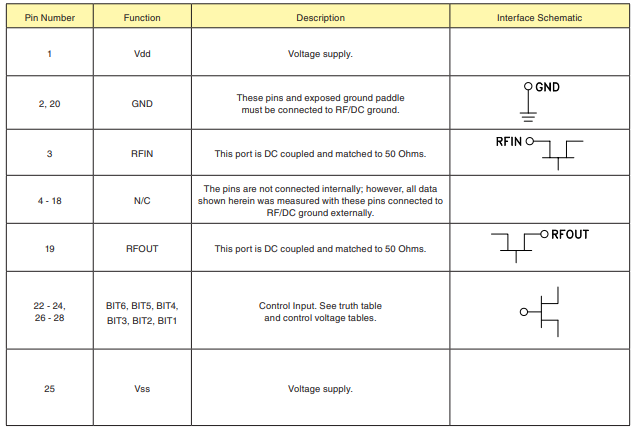

引腳描述

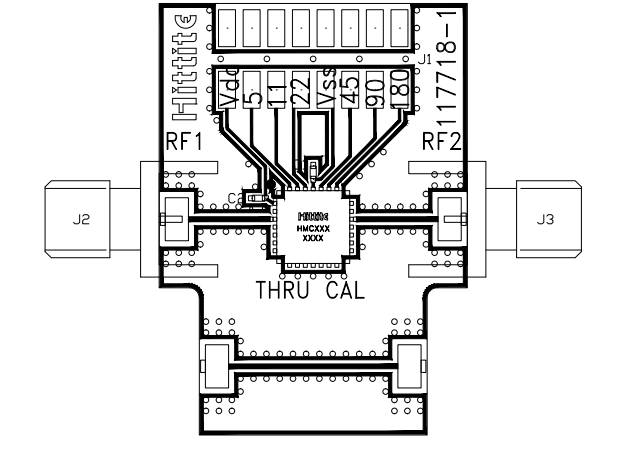

評估PCB
