概述

AD9576具有多路輸出時鐘發生器功能，內置兩個具有靈活頻率轉換功能的專用鎖相環(PLL)內核，經過優化可用作整個系統的穩定異步時鐘源，通過監控冗余晶體(XTAL)輸入并實現這些輸入之間的自動切換，可在頻率容差范圍內延長工作壽命，同時將開關感應瞬變降至低點。小數N分頻PLL設計基于ADI公司成熟的高性能、低抖動頻率合成器產品系列，確保實現較高的網絡性能，而整數N分頻PLL提供通用型時鐘，可用作CPU和現場可編程門陣列(FPGA)參考時鐘。
數據表：*附件：AD9576雙通道PLL、異步時鐘發生器技術手冊.pdf

AD9576利用引腳短接為其11路輸出時鐘在眾多可用上電就緒配置中進行選擇，只需將外部上拉或下拉電阻連接到適當?shù)囊_編程讀取器引腳(PPRx)即可。通過這些引腳可以控制內部分頻器，以建立所需的頻率轉換、時鐘輸出功能和輸入參考功能。這些參數還可以通過串行端口接口(SPI)進行手動配置。

AD9576采用64引腳、9 mm × 9 mm LFCSP封裝，只需2.5 V或3.3 V單電源供電。工作溫度范圍為?40°C至+85°C。

每個OUTx輸出都是差分輸出，并包含兩個引腳：OUTx和OUTx。為簡單起見，術語OUTx是指包含這兩個引腳的功能輸出模塊。

應用

• 以太網線路卡、交換機和路由器
• 基帶單元
• SATA和PCI Express
• 低抖動、低相位噪聲時鐘產生
• 異步時鐘產生
  特性
• 單通道、低相位噪聲、完全集成的VCO/小數N分頻PLL內核
  • VCO范圍：2375 MHz至2725 MHz
  • 集成環路濾波器（需要單個外部電容）
  • 2路差分、XTAL或單端參考輸入
  • 參考監控功能
  • 自動冗余XTAL切換
  • 最小瞬態、平滑切換
  • 典型RMS抖動
    • <0.3 ps（12 kHz至20 MHz，整數N分頻轉換）
    • <0.5 ps（12 kHz至20 MHz，小數N分頻轉換）
  • 輸入頻率
    • 8 kHz、1.544 MHz、2.048 MHz和10 MHz至325 MHz
  • 通過引腳短接實現預設頻率轉換(PPRx)
    • 采用25 MHz輸入參考
      • 24.576 MHz、25 MHz、33.33 MHz、50 MHz、70.656 MHz、100 MHz、125 MHz、148.5 MHz、156.25 MHz、161.1328 MHz、312.5 MHz、322.2656 MHz、625 MHz或644.5313 MHz
    • 采用19.44 MHz輸入參考
      • 50 MHz、100 MHz、125 MHz、156.25 MHz、161.1328 MHz或644.5313 MHz
    • 采用30.72 MHz輸入參考
      • 25 MHz、50 MHz、100 MHz、125 MHz或156.25 MHz
• 單通道、完全集成的通用型VCO/整數N分頻PLL內核
  • VCO范圍：750 MHz至825 MHz
  • 集成環路濾波器
  • 獨立重復參考輸入或采用小數N分頻PLL有效參考輸入工作
  • 輸入頻率：25 MHz
  • 通過引腳短接實現預設頻率轉換(PPRx)
    • 25 MHz、33.33 MHz、50 MHz、66.67 MHz、100 MHz、133.33 MHz、200 MHz或400 MHz
  • 多達3路基準時鐘輸出
• 11對可配置差分輸出
  • 輸出驅動格式
    • 3路輸出：HSTL、LVDS、HCSL、1.8 V CMOS、2.5 V/3.3 V CMOS
    • 8路輸出：HSTL、LVDS或1.8 V CMOS
• 2.5 V或3.3 V單電源供電

框圖

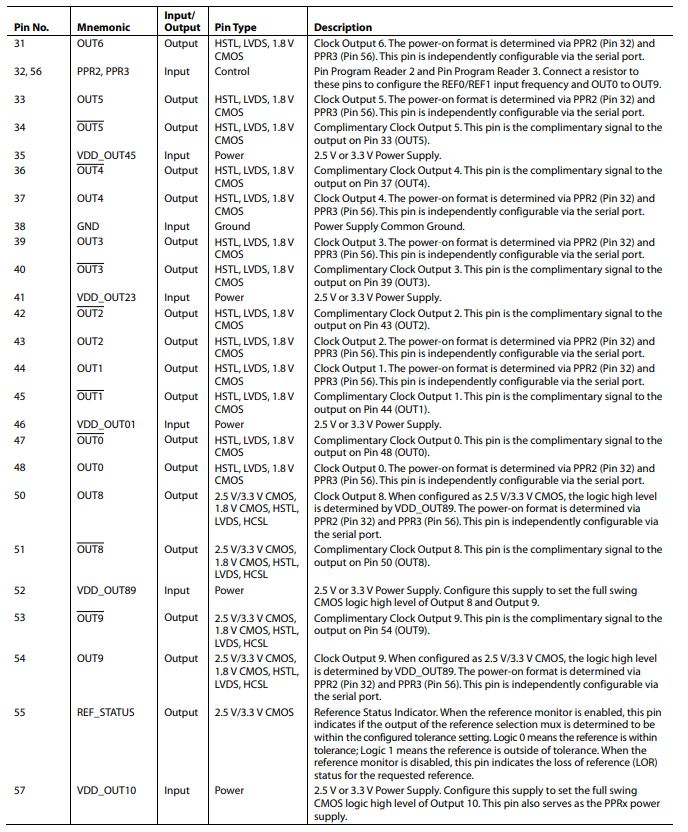

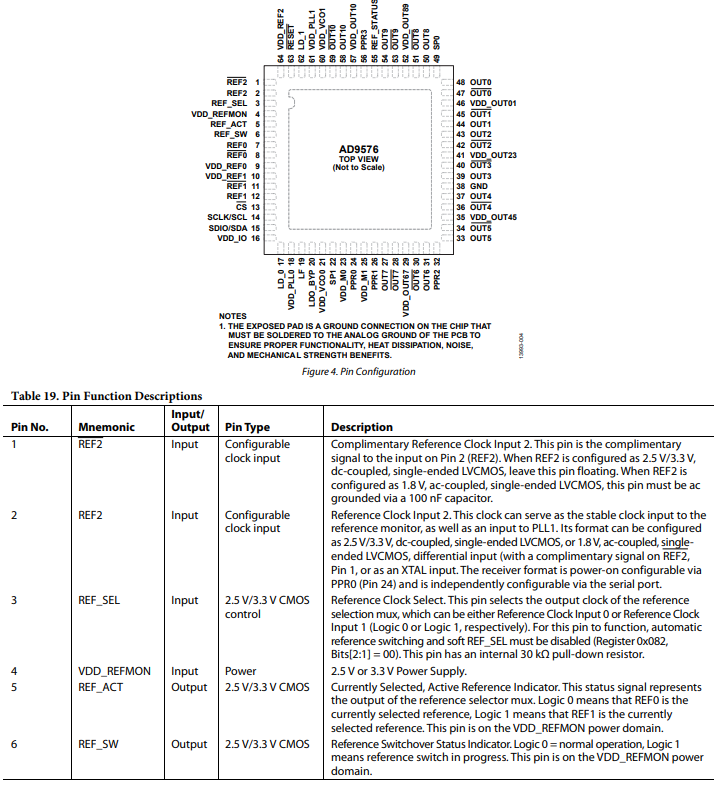

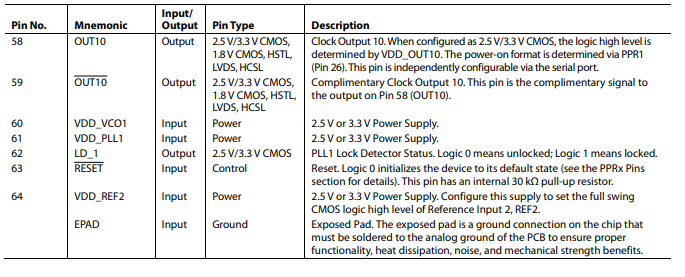

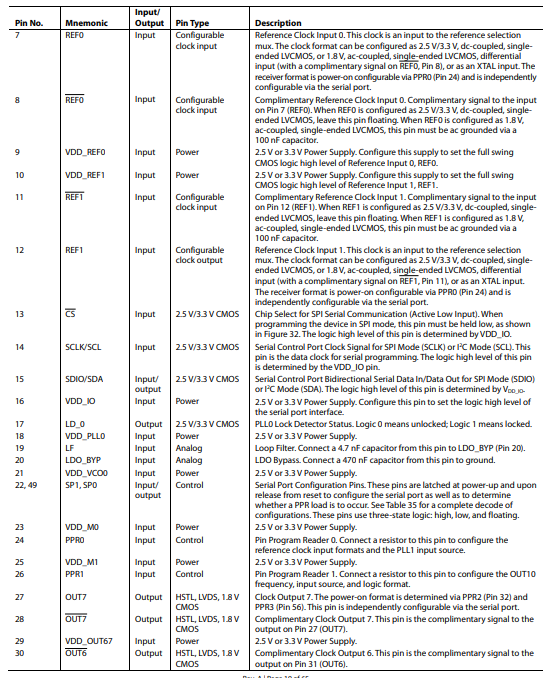

引腳配置描述

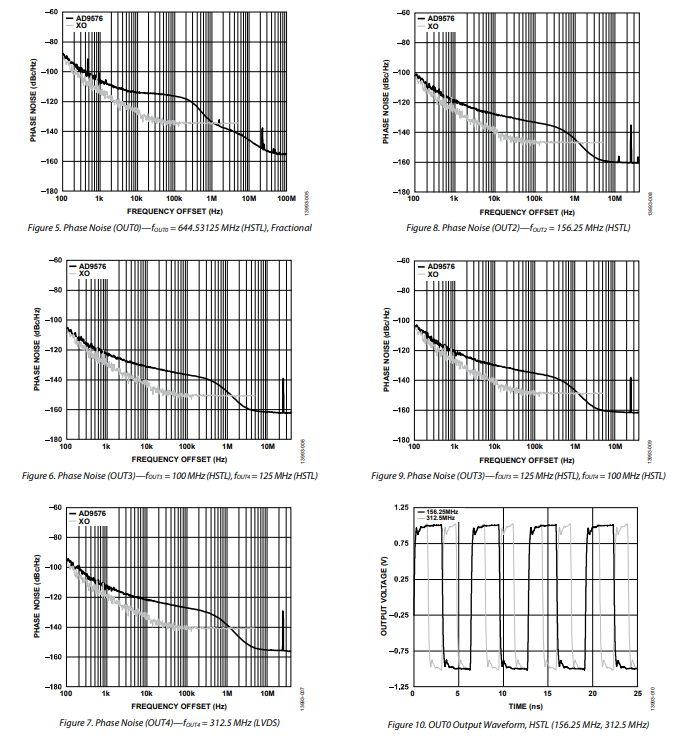

典型性能特征

操作理論

概述

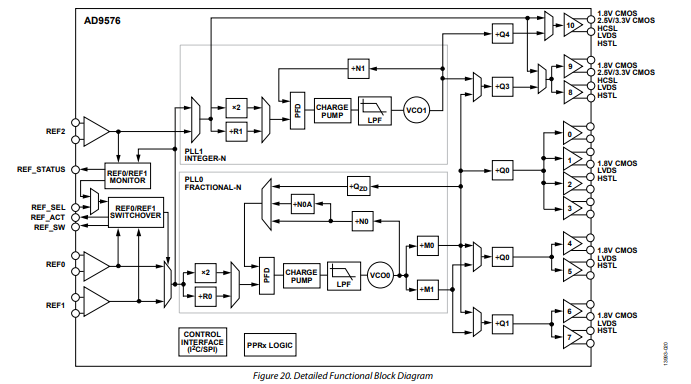

圖20展示了AD9576的框圖。AD9576采用2.5V或3.3V單電源供電，是一款完全可編程、隨時可用的雙輸出時鐘芯片，通過串行端口接口（SPI）進行控制。兩個并行通道分別由一個高性能分數N型鎖相環（PLL0）和一個通用整數N型鎖相環（PLL1）構成。

AD9576有三個參考輸入（REF0至REF2）。每個輸入接收器都支持差分或單端輸入配置。REF0和REF1驅動參考切換多路復用器。輸出多路復用器的輸出選擇REF0或REF1來驅動PLL0的輸入，并作為PLL1參考選擇多路復用器的監控時鐘，同時監控參考切換多路復用器的輸出時鐘頻率。REF2支持8kHz、10MHz、19.44MHz、25MHz和38.88MHz的頻率，而REF0和REF1支持8kHz、1.544MHz、2.048MHz、10MHz至325MHz的頻率。不過，PLL1相位和PFD頻率限制為25MHz，50MHz是唯一允許作為PLL1輸入的參考頻率。

AD9576提供多達11個輸出通道時鐘（OUT0至OUT10）。OUT0至OUT7由PLL0驅動，分為三組：OUT0至OUT3、OUT4和OUT5、OUT6和OUT7 。每組中的每個輸出可單獨配置，但會生成相同的輸出頻率。這些輸出支持LVDS、HSTL或1.8V LVCMOS輸出格式。

OUT8和OUT9有三個潛在的時鐘源：PLL1參考選擇多路復用器的輸出、PLL0的輸出或PLL1的輸出。這些輸出可單獨配置，但必須共享相同的時鐘源，因此也具有相同的輸出頻率。OUT10由PLL1的輸出或參考選擇多路復用器的輸出驅動。這三個輸出支持LVDS、HSTL、HCSL、1.8V CMOS和2.5V/3.3V CMOS（擺幅由電源電平決定）輸出格式。

參考輸入

AD9576具有靈活的PLL參考輸入電路，提供三種工作模式：單端輸入、完全差分輸入或外接晶體輸入。REF0、REF1和REF2輸入接收器的工作模式可通過PPR0引腳或寄存器0x080和寄存器0x081（見表45）進行選擇和控制。寄存器0x080和寄存器0x081允許REF0和REF1的工作模式完全獨立于參考輸入。
