ACT72350數據手冊和產品介紹 #160 V 三相BLDC電機驅動器集成電源管理和AFE

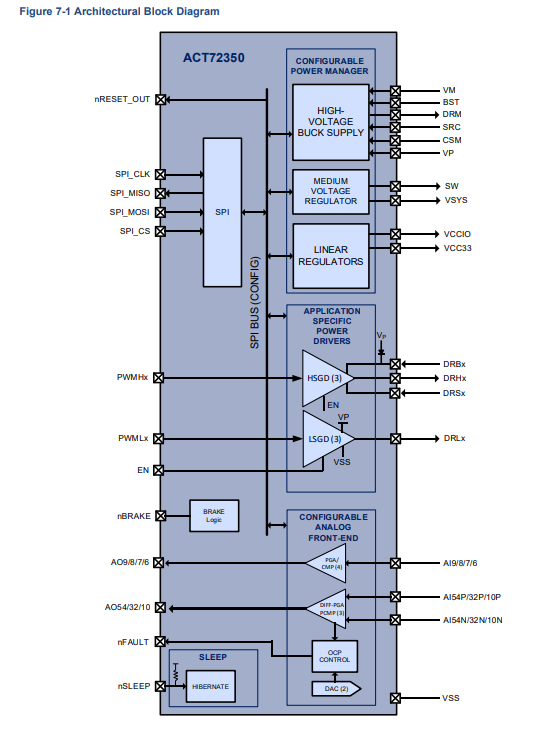

Qorvo的ACT 72350是一款獨立的三相BLDC電機驅動器，具有模擬前端（AFE），允許客戶在160 V額定電壓下驅動高達20 S的電池功率。AFE為系統MCU供電，同時提供高達2 A源/-2 A宿驅動能力。通過集成自舉二極管以及測量電流和保護器件所需的所有模擬模塊，整體BOM顯著降低。該器件采用Qorvo正在申請專利的Multi-Mode Power Manager?、Configurable Analog Front End?和Application Specific Power Drivers?，還包含用于安全關鍵應用的強大制動功能。
*附件：ACT72350 Data Sheet.pdf
特征
- 帶外部NCH FET的160 V降壓DC/DC控制器
- 5 V / 200 mA系統電源
- 3個高端160 V 2 A（源極）/ 2 A（吸收）柵極驅動器
- 3個低側20 V 2 A（源極）/ 2 A（吸收）柵極驅動器
- 先進的逐周期保護
- 3個差分PGA（x1至x48）
- 4個單PGA（x1至x48）
- 可編程過流關斷
- 可編程比較器遲滯和消隱
- 三相同步采樣和保持
參數
| 柵極驅動器（高端） | 3@160 V 2 A源/ 2 A接收器 |
|---|---|
| 柵極驅動器（低端） | 3@20 V 2 A源/ 2 A接收器 |
| 最大輸入電壓（五） | 160 |
| DC/DC（五） | 160 |
| MCU 5V/3V電源 | 是的 |
| 集成自舉二極管 | 是的 |
| 信號鏈差分放大器 | 3個PGA（x1至x48） |
| Signal Chain Single Amps | 4個PGA（x1至x48） |
| 工作環境溫度（丙） | -40至105 |
| 封裝類型 | TQFN，57針 |
| 包（毫米） | 9.0 X 9.0 |
| RoHS | 是的 |
| 無鉛 | 是的 |
| 無鹵 | 是的 |
| ITAR受限 | 沒有 |
| ECCN | EAR99 |
 |
