AiP2180是一款高速中壓全橋驅動電路。該電路主要用于驅動中壓功率器件，如N型MOSFET或IGBT等，電路內置可調死區控制，可以調節驅動效率，支持獨立的外部關斷控制，并具有VCC欠壓保護功能的特點，可用于無刷電機驅動、全橋供電系統，電動車電池管理等應用。

主要特點

寬電壓輸入范圍，支持5V～15V電平輸入

內部電荷泵升壓最高達95V

支持獨立外部關斷控制

最快工作頻率1MHz

輸出上升下降時間可達10ns（負載1000pF）

死區時間可編輯

集成欠壓保護

低功耗

輸出峰值電流：±2.6A

封裝形式：SOP20/DIP20

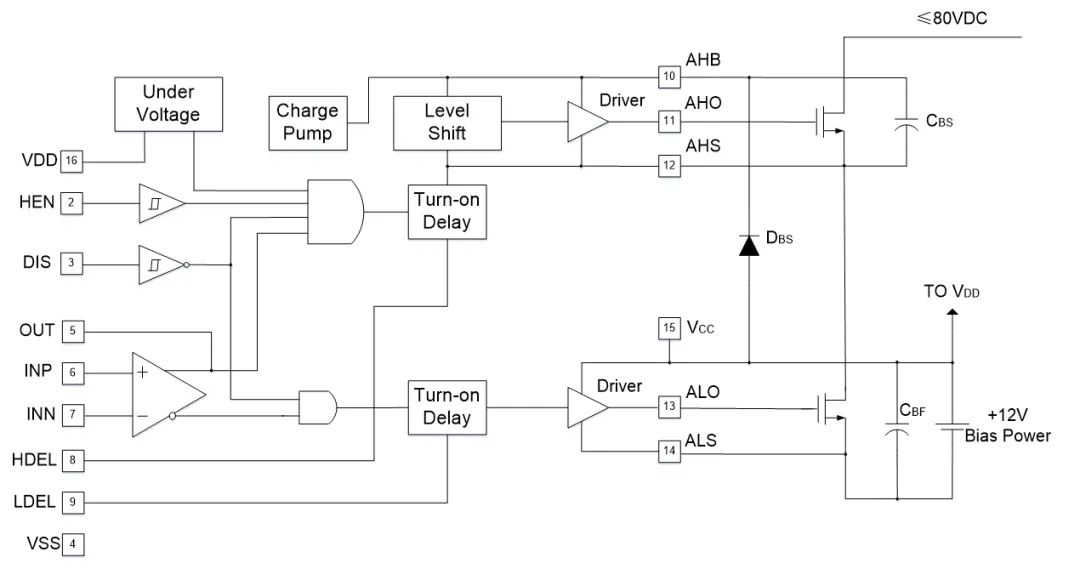

功能框圖

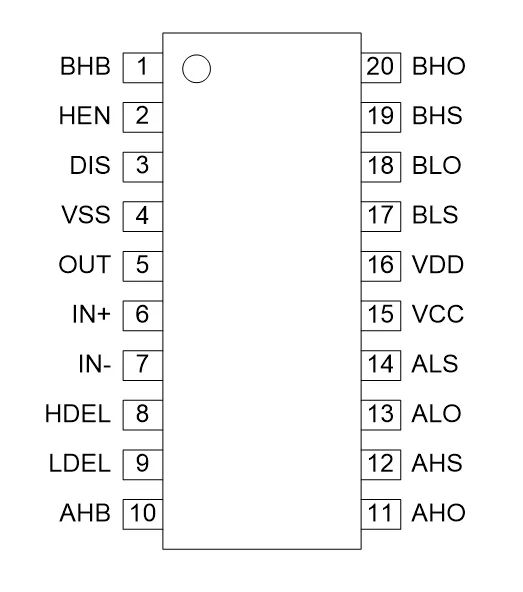

引腳排列圖

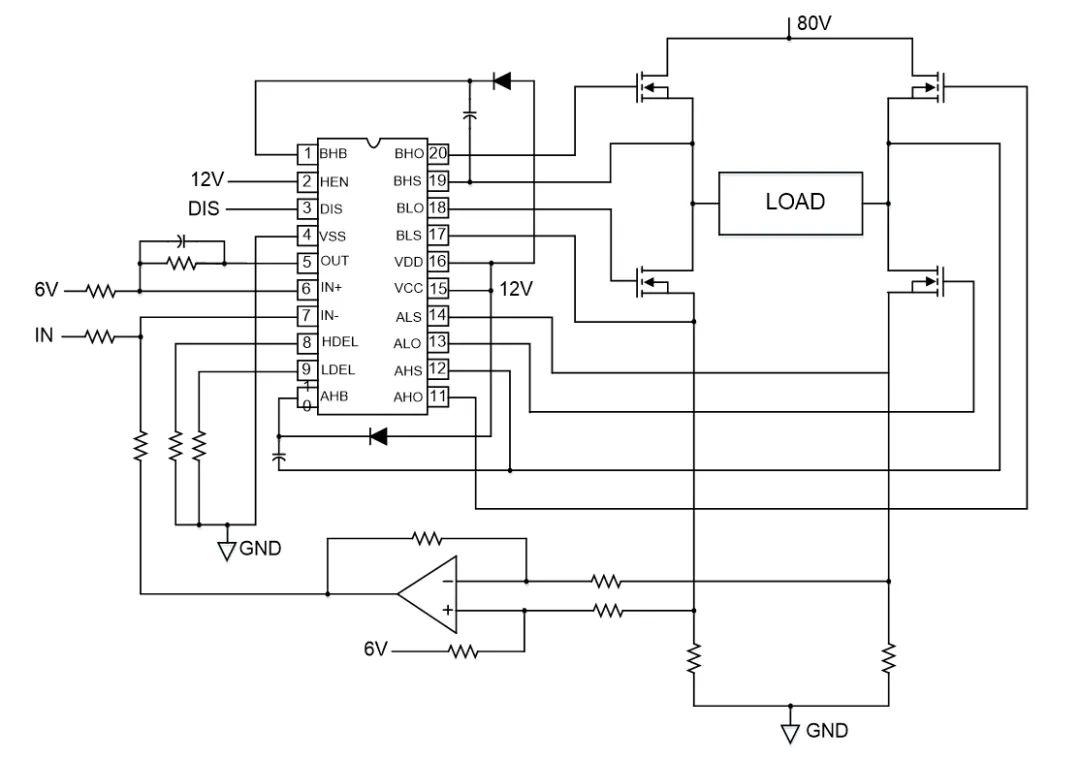

典型應用圖

結語

80V 2.5A高速全橋驅動電路AiP2180以其應用簡便、穩定高效的特點，可廣泛應用于電動自行車、電動工具等一系列電機驅動領域。中微愛芯未來將持續深入研發相關電路，為客戶提供更加豐富多元的選擇。中微愛芯橋式驅動器資源列表已經羅列在下方，想要了解更多關于馬達及柵驅電路相關信息，歡迎聯系我司銷售工程師及代理商。
