AiP2186是一款三相中高壓驅動電路。該電路主要用于驅動中壓功率器件，如N型MOSFET或IGBT等，電路具有死區時間可調，刷新脈沖寬度可調， VCC欠壓保護閾值可調等特點。主要應用于三相無刷直流電機、三相交流電機、和高性能電機控制等系統。

主要特點

寬電壓輸入范圍，支持5V～15V電平輸入

內置電荷泵提供升壓

獨立6路驅動輸出

最快工作頻率可達100kHz

輸出上升下降時間可達10ns（負載1000pF）

死區時間可調：0.5μs～4.5μs

刷新脈沖寬度可調節

集成閾值電壓可調欠壓保護功能

1.25A峰值關斷電流

封裝形式：SOP24

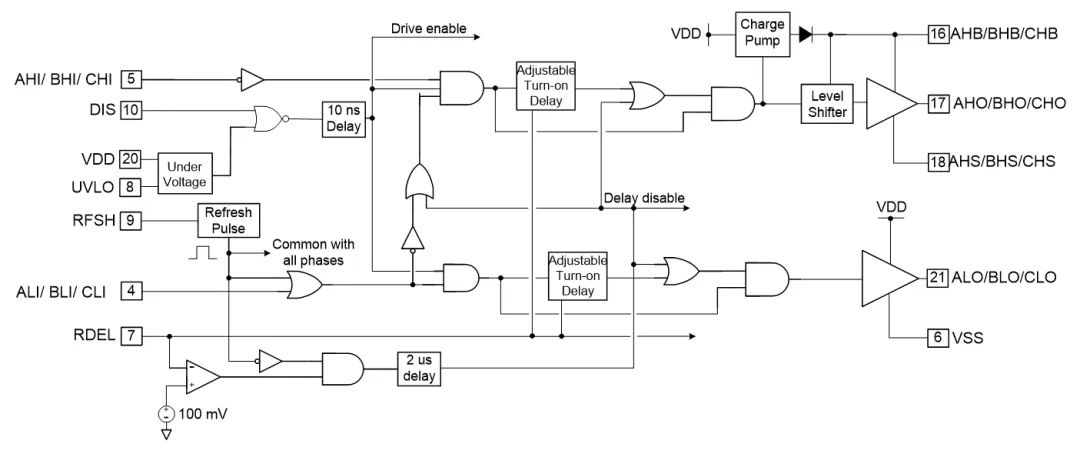

功能框圖

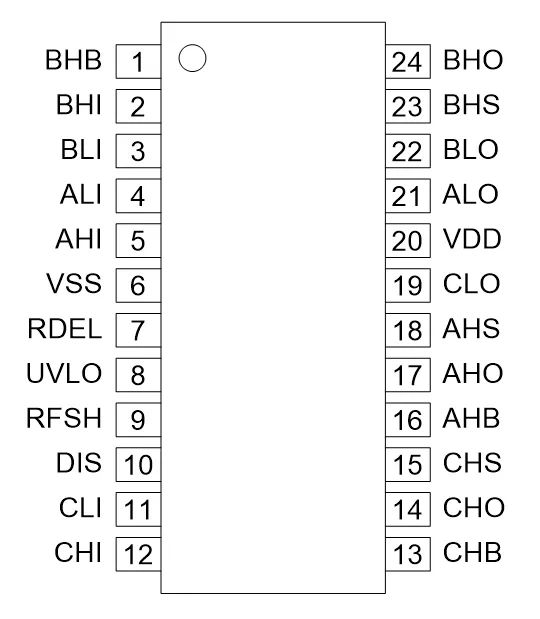

引腳排列圖

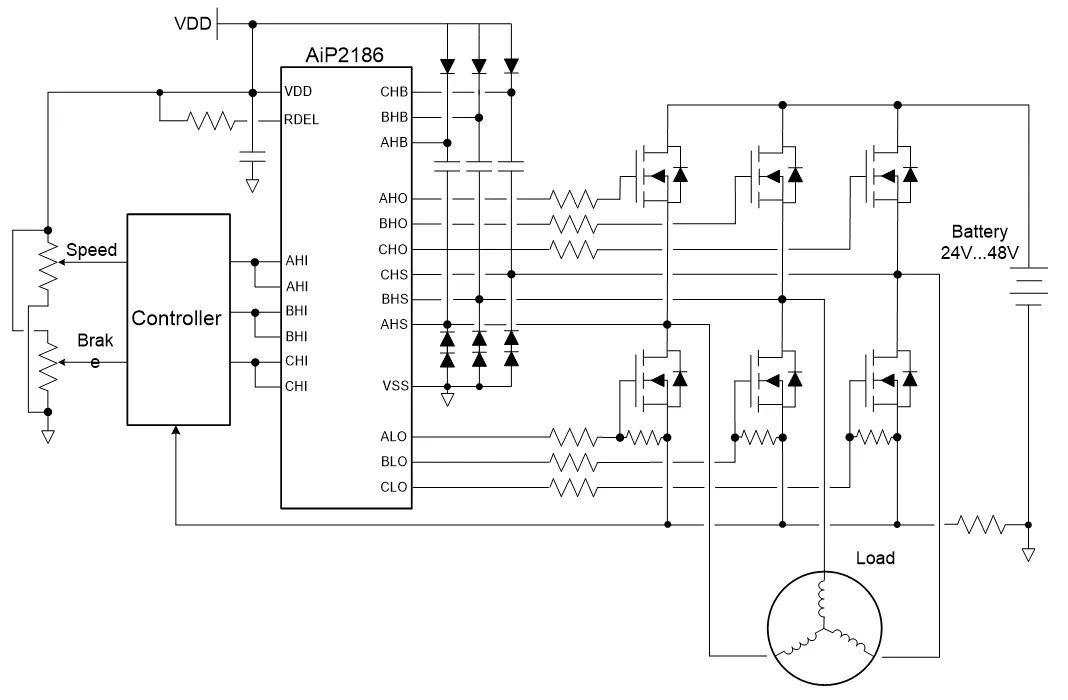

典型應用圖

結語

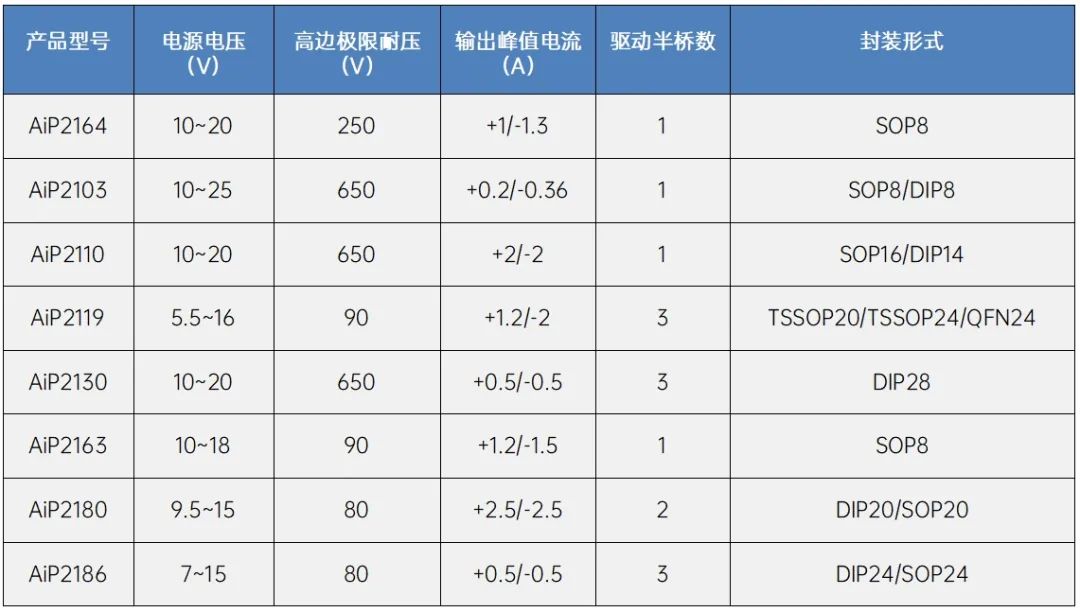

80V 0.5A三相橋式驅動電路AiP2186以其應用簡便、穩定高效的特點，可廣泛應用于電動自行車、電動工具等一系列電機驅動領域。中微愛芯未來將持續深入研發相關電路，為客戶提供更加豐富多元的選擇。中微愛芯橋式驅動器資源列表已經羅列在下方，想要了解更多關于馬達及柵驅電路相關信息，歡迎聯系我司銷售工程師及代理商。
