一、應用背景：網絡設備對高穩定時鐘的依賴

隨著萬兆以太網、無線接入點、邊緣計算路由器等設備在數據中心和家庭網絡中的普及，主控芯片與PHY之間的數據傳輸速率不斷提升，對系統參考時鐘的穩定性、低抖動特性提出了更高要求。尤其是網絡交換芯片、以太網PHY以及路由器主控SoC，通常依賴于外部27MHz或25MHz時鐘源，以作為PLL倍頻、協議同步或定時控制的重要參考。FCom富士晶振推出的FCO5L02700033HDY00正是一款專為網絡通信領域優化設計的差分晶體振蕩器，兼顧高性能、廣適配與可靠性。

該產品提供HCSL差分輸出，27MHz固定頻率，采用5032標準貼片封裝，具有±25ppm頻率穩定度和0.3ps超低相位抖動，在現代網絡通信設備中具有廣泛兼容性和高度可靠性，特別適合應用于企業級交換機、千兆/萬兆路由器、網關、家庭Mesh設備等場景。

二、產品介紹：FCO5L02700033HDY00在網絡系統中的優勢

作為一款高性能差分晶體振蕩器，F(xiàn)CO5L02700033HDY00具備以下關鍵技術指標：

• 輸出頻率：27.000 MHz，適配主流網通芯片參考時鐘頻點
• 輸出方式：HCSL差分輸出，低電磁干擾，適用于高速差分總線
• 頻率穩定度：±25ppm，適合7×24小時持續運行設備
• 相位抖動：典型值0.3ps RMS（12kHz~20MHz），優化網絡時延穩定性
• 封裝規格：5032（5.0mm×3.2mm）標準SMD封裝，適合自動化SMT貼片
• 工作溫度：-40℃至+85℃，滿足企業、工業環境使用要求
• Tri-State功能：支持時鐘禁用控制，便于節能設計與狀態切換

其輸出信號可直接連接至主控芯片、PHY或時鐘管理芯片，為網絡設備提供穩定、精準的系統參考頻率。

三、系統集成方式

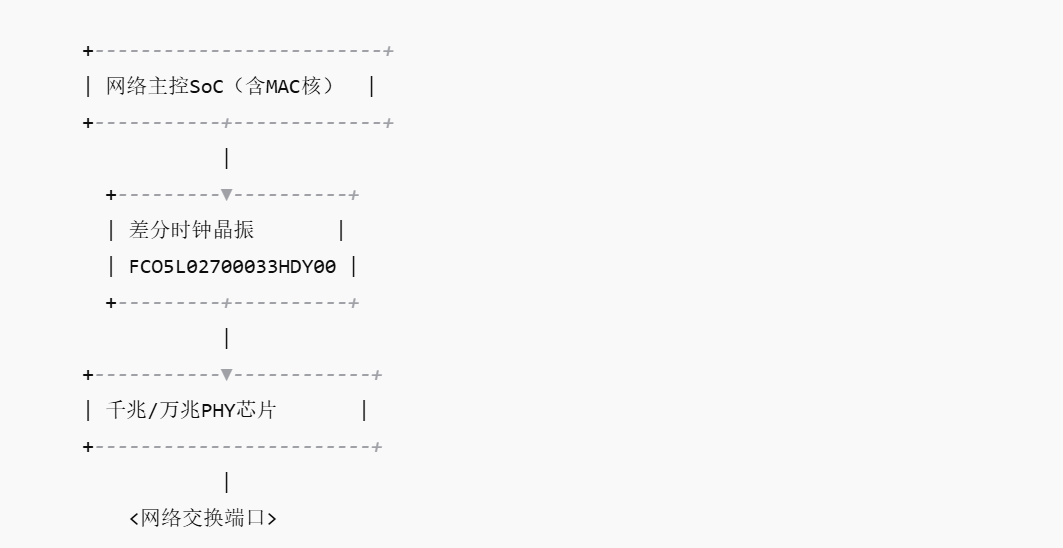

1. 應用系統框圖概覽

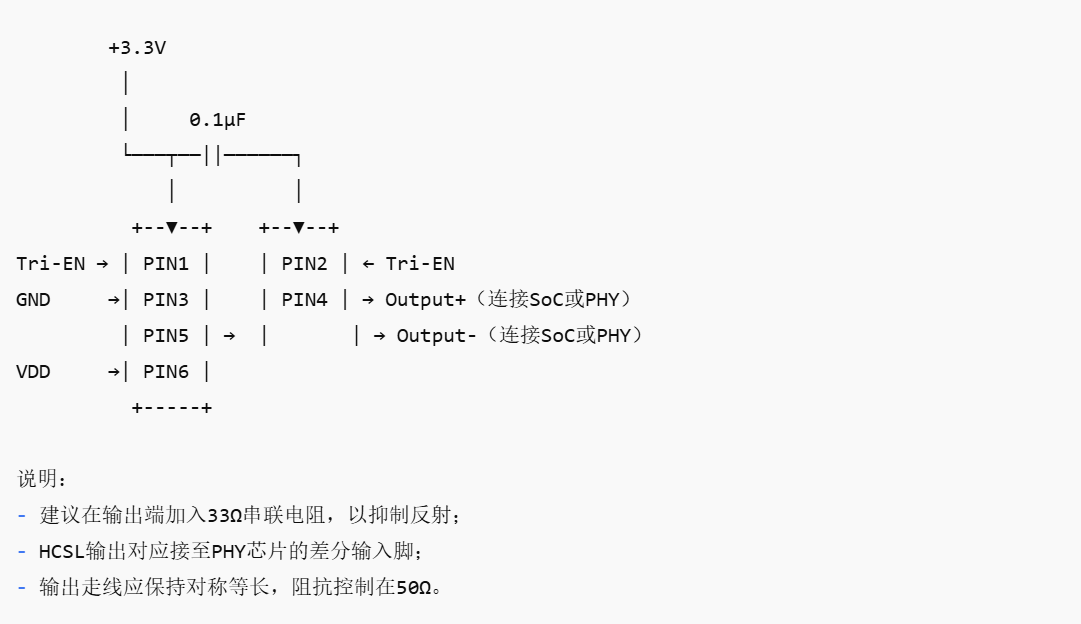

2. 推薦連接方式（電路示意圖）

四、典型配套芯片推薦

FCO5L02700033HDY00可與以上主流網通芯片良好兼容，在路由器、交換機、智能家庭網關等多種設備中穩定運行。

五、使用注意事項

1. 供電建議：推薦使用低噪聲LDO為晶振提供獨立穩壓3.3V；
2. 差分走線優化：Output與Comp.Output需走線等長，布線對稱，確保信號完整性；
3. 控制引腳應用：Tri-State功能可用于設備待機或低功耗模式切換；
4. PCB布局注意：晶振應靠近PHY/SoC時鐘輸入端，減少串?dāng)_與信號反射；
5. 回流焊條件控制：需符合260℃無鉛峰值焊接溫度，避免溫度沖擊損傷器件結構。

六、總結

FCO5L02700033HDY00是FCom富士晶振為網絡通信系統量身打造的高性能27MHz差分晶體振蕩器，具有HCSL輸出、低抖動、高穩定性、工業級可靠性等顯著優勢。廣泛適用于各類網絡交換設備、路由器、工業網關及邊緣通信系統中，為數據同步、協議管理與高速通信提供精準、可靠的參考時鐘。憑借其卓越的性能表現和靈活的系統兼容性，F(xiàn)CO5L02700033HDY00已成為構建下一代智能網絡系統時鐘方案的首選器件之一。
