前言

本文主要說明替換開機LOGO圖片的方法，默認使用系統啟動卡（MicroSD啟動模式）啟動系統。

我司提供的Ubuntu系統鏡像已支持U-Boot和內核啟動階段開機LOGO顯示功能，評估板上電啟動后，U-Boot啟動階段、內核啟動階段將分別讀取Ubuntu系統對應路徑下的LOGO圖片，并輸出至顯示屏，顯示過程會持續至內核啟動完成。

Ubuntu系統默認支持HDMI顯示，請將評估板HDMI OUT接口連接至HDMI顯示屏。如需切換為10.4英寸LVDS LCD屏、7英寸MIPILCD屏，請參考《評估板測試手冊》替換對應的系統固件并連接顯示屏進行測試。

評估板簡介

創龍科技 TL3562-MiniEVM 是一款基于瑞芯微 RK3562J/RK3562 處理器設計的四核 ARM Cortex-A53 + 單核 ARM Cortex-M0 國產工業評估板，主頻高達 2.0GHz。評估板由核心板和評估底板組成，核心板 CPU、ROM、RAM、電源、晶振等所有元器件均采用國產工業級方案，國產化率 100%，評估底板大部分元器件亦采用國產工業級方案，國產化率約 99%（按元器件數量占比，數據僅供參考）。核心板經過專業的 PCB Layout 和高低溫測試驗證，支持選配屏蔽罩，質量穩定可靠，可滿足各種工業應用環境要求。

評估板引出 2 路 Ethernet、2 路 USB、Micro SD、UART 等通信接口，同時引出 2 路 M IPI CSI、LVDS LCD、MIPI LCD、HDMI OUT、MIC IN、SPK OUT、HP OUT 多媒體接口，支

持 1080P@60fps H.264 視頻編碼、4K@30fps H.265 視頻解碼。

評估板體積小巧，尺寸為 85x130mm，可作為卡片式電腦使用，且便于產品集成，方便用戶快速進行產品方案評估與技術預研。

評估板硬件資源圖解 1

評估板硬件資源圖解 2

LOGO制作

LOGO圖片要求為BMP格式的24位位圖，并且圖片分辨率建議不超過HDMI顯示器分辨率。本小節提供在Windows系統將LOGO圖片轉換為BMP格式的24位位圖的方法。

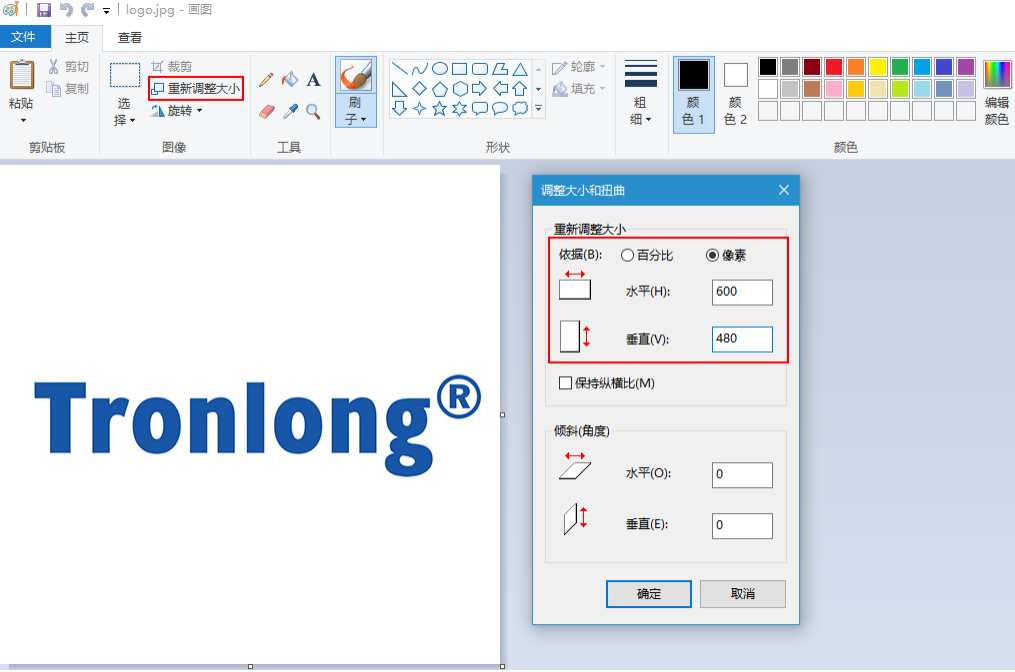

請?jiān)赪indows下準備一張待測試圖片，此處以Tronlong的JPG格式LOGO為例。使用Windows系統自帶的畫圖工具打開圖片，選擇“重新調整大小”將圖片分辨率調整為不大于顯示器的分辨率。

圖1

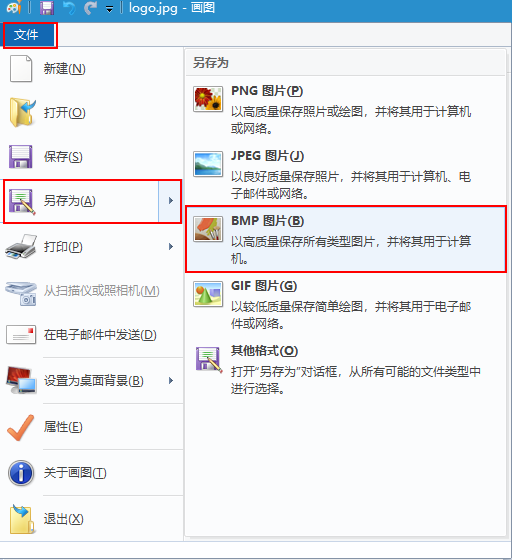

點擊“文件 -> 另存為(A)-> BMP圖片(B)”。

圖2

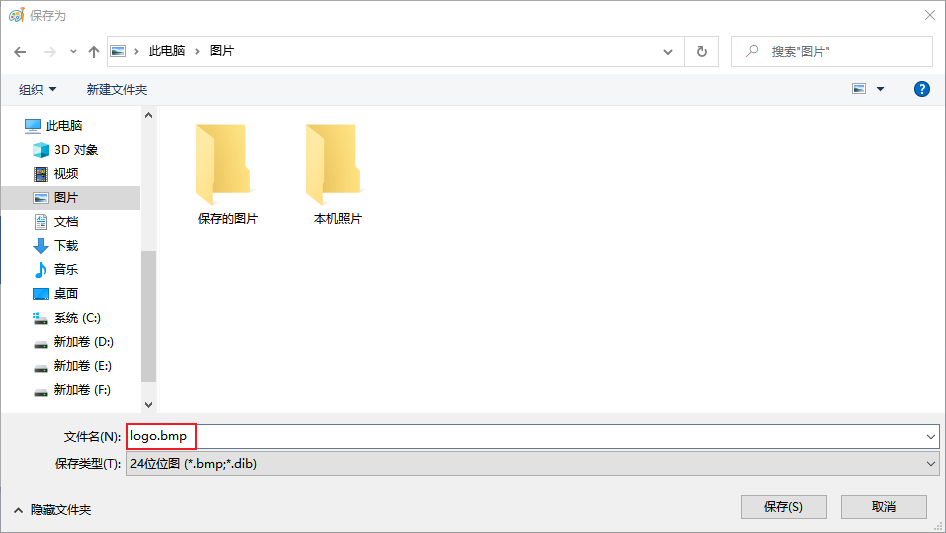

將調整好的圖片命名為logo.bmp，保存類型為24位位圖。此logo.bmp文件即為新制作的LOGO圖片，用于U-Boot啟動階段顯示。

圖3

請按照以上方法制作用于內核啟動階段顯示的logo_kernel.bmp文件。

LOGO替換

通過更新文件系統LOGO源文件替換LOGO圖片

評估板上電啟動，將制作好的logo.bmp、logo_kernel.bmp文件拷貝至評估板根文件系統"boot/"目錄下，替換目錄下原有的logo.bmp、logo_kernel.bmp文件。

圖 4

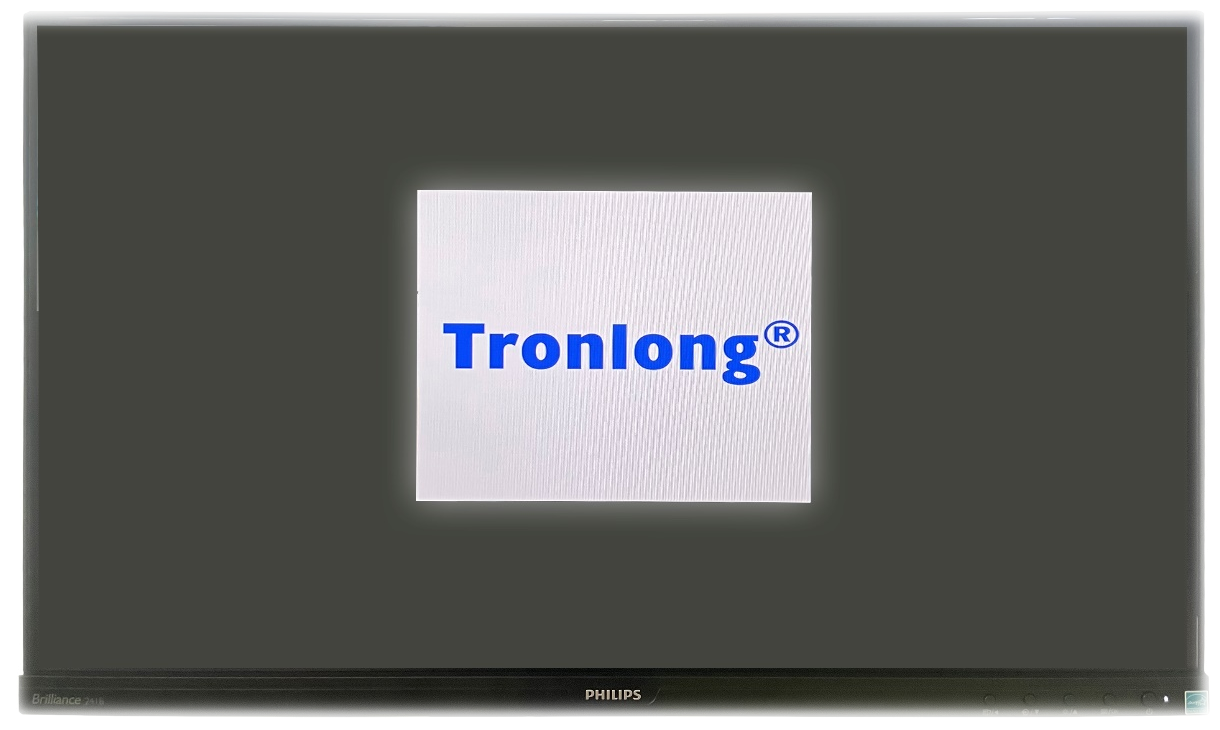

替換完成后，評估板重新上電，系統啟動時，HDMI顯示器將顯示替換后的LOGO圖片，如下圖所示。

圖 5

執行如下命令，進入存放LOGO圖片目錄，并刪除logo.bmp、logo_kernel.bmp文件，重新啟動即可看到已關閉LOGO顯示。

備注：如需恢復開機LOGO顯示，還原LOGO文件即可。

Target#cd /boot

Target#rm logo.bmp

Target#rm logo_kernel.bmp

圖 6

通過修改U-Boot環境變量替換LOGO圖片

本章節主要演示通過修改U-Boot環境變量指定讀取的LOGO圖片文件路徑，保存U-Boot環境變量后重啟生效。

請將需要替換的logo.bmp、logo_kernel.bmp文件拷貝至評估板文件系統任意目錄下。

圖 7

評估板上電啟動后，在U-Boot倒計時結束之前按下"Ctrl + C"，進入U(xiǎn)-Boot命令行模式，執行如下命令，設置LOGO圖片讀取路徑，并保存環境變量，重啟即可替換LOGO圖片。

U-Boot#setenv uboot_logo_ext4fs_path /root/logo.bmp

U-Boot#setenv kernel_logo_ext4fs_path /root/logo_kernel.bmp

U-Boot#saveenv

圖 8

修改完成后，評估板重新上電，系統啟動時，HDMI顯示器將顯示替換后的LOGO圖片。

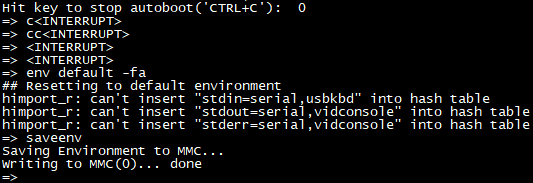

如需還原評估板默認設置，請進入U(xiǎn)-Boot命令行模式，然后執行如下命令即可恢復默認環境變量。

U-Boot#env default -fa

U-Boot#saveenv

圖 9

通過更新系統鏡像替換LOGO圖片

請將產品資料“4-軟件資料UbuntuMkimagemkimage_[版本號]”目錄下的mkimage_[版本號].tar.gz壓縮包拷貝至Ubuntu系統的工作目錄中，執行如下命令進行解壓。

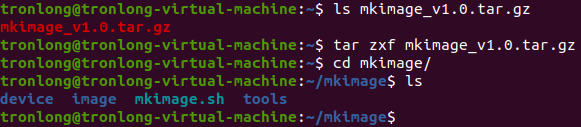

Host#tar zxf mkimage_v1.0.tar.gz

Host#cd mkimage/

圖 10

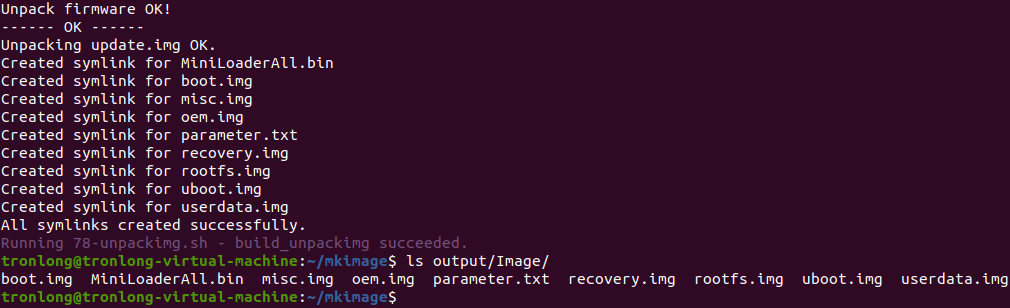

執行如下命令，拆解鏡像，拆解出來的鏡像存放在"output/image/"目錄下。

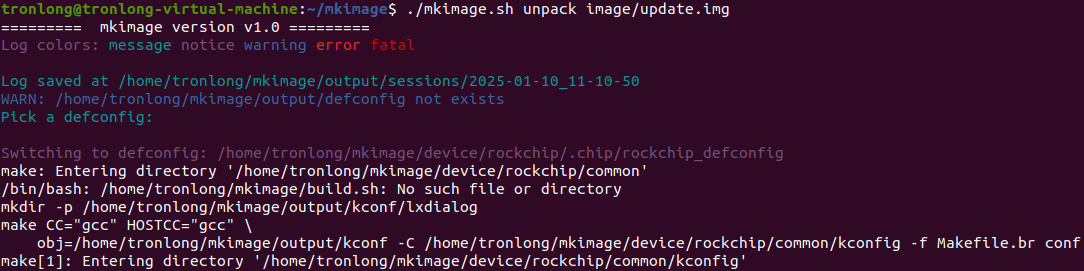

Host#./mkimage.sh unpack image/update.img

圖 11

圖 12

進入"output/image/"目錄，執行如下命令，創建mount_dir目錄并掛載鏡像rootfs.img。

Host#mkdir -p ~/mount_dir

Host#sudo mount -o loop rootfs.img ~/mount_dir

圖13

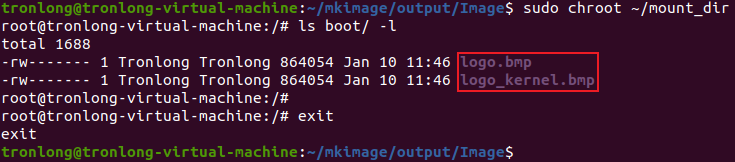

執行如下命令，使用chroot進入根文件系統，將需要替換的logo.bmp、logo_kernel.bmp文件拷貝至根文件系統的boot目錄下。

Host#sudo chroot ~/mount_dir

Host#ls boot/ -l

圖 14

執行如下命令，取消掛載根文件系統。

Host#sudo umount -l ~/mount_dir

圖 15

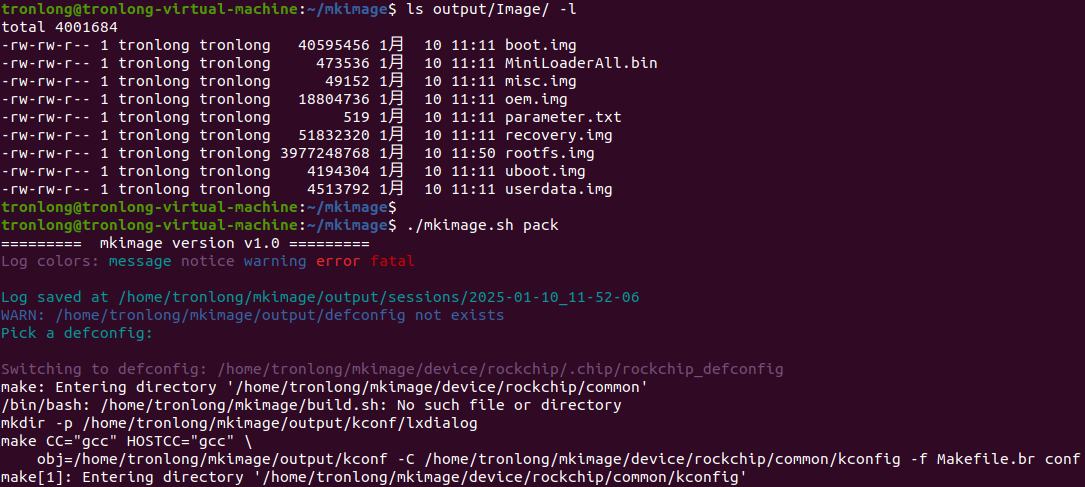

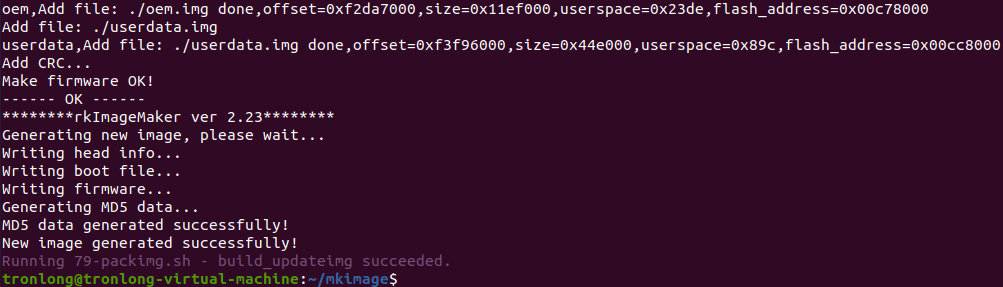

返回mkimage目錄，執行如下命令合成新的update.img鏡像。

Host#./mkimage.sh pack

圖 16

圖 17

合成的新update.img鏡像可在"output/update/"目錄查看。

Host#ls output/update

圖 18

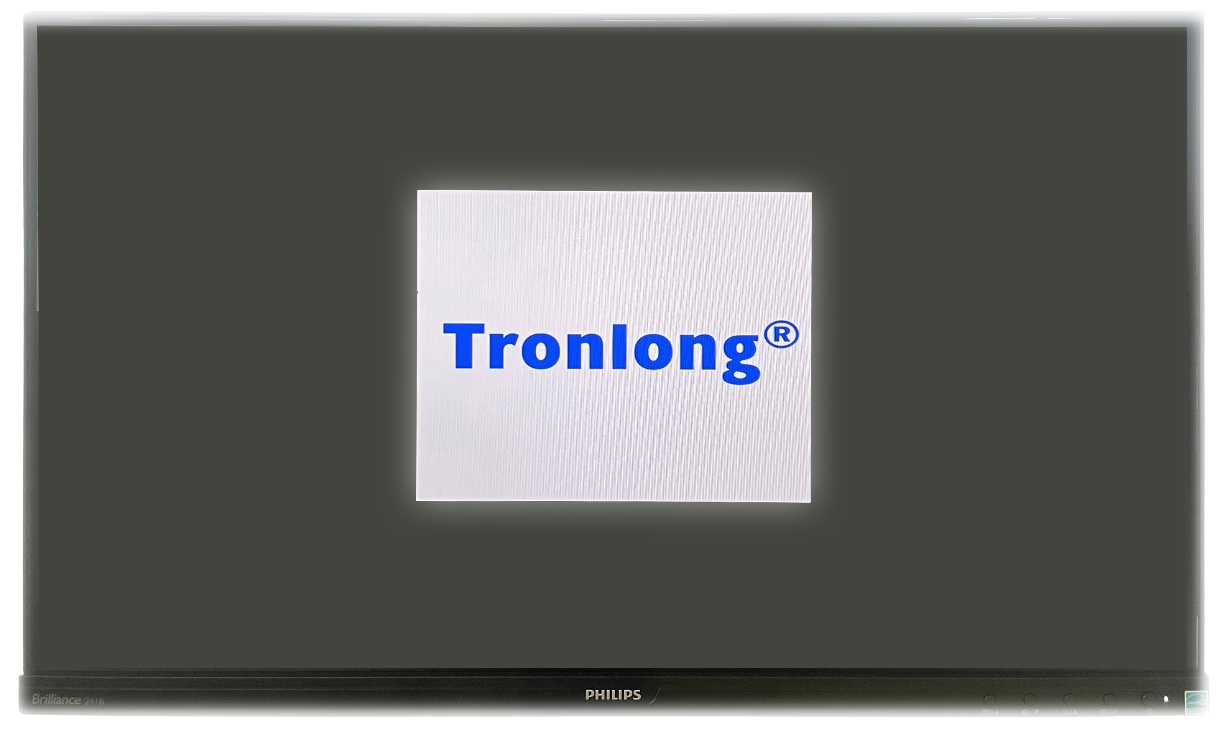

請參考《系統啟動卡制作及系統固化》文檔重新制作系統啟動卡。制作完成后，將系統啟動卡插至評估板Micro SD卡槽，評估板連接HDMI顯示屏。評估板上電，系統啟動時，HDMI顯示器將顯示替換后的LOGO圖片，如下圖所示。

圖19

想了解更多資料，可前往創龍科技官網或微信公眾號。
