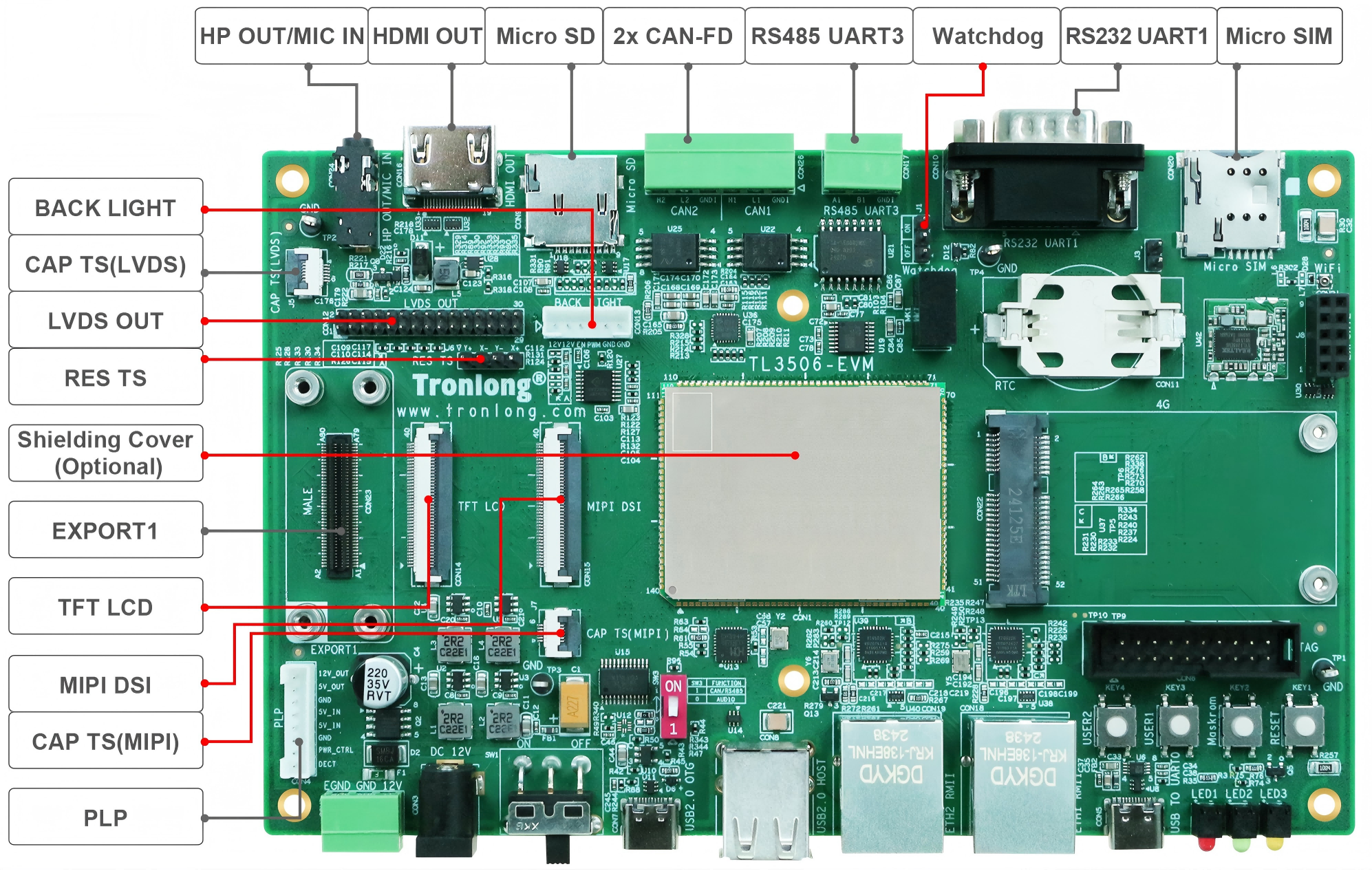

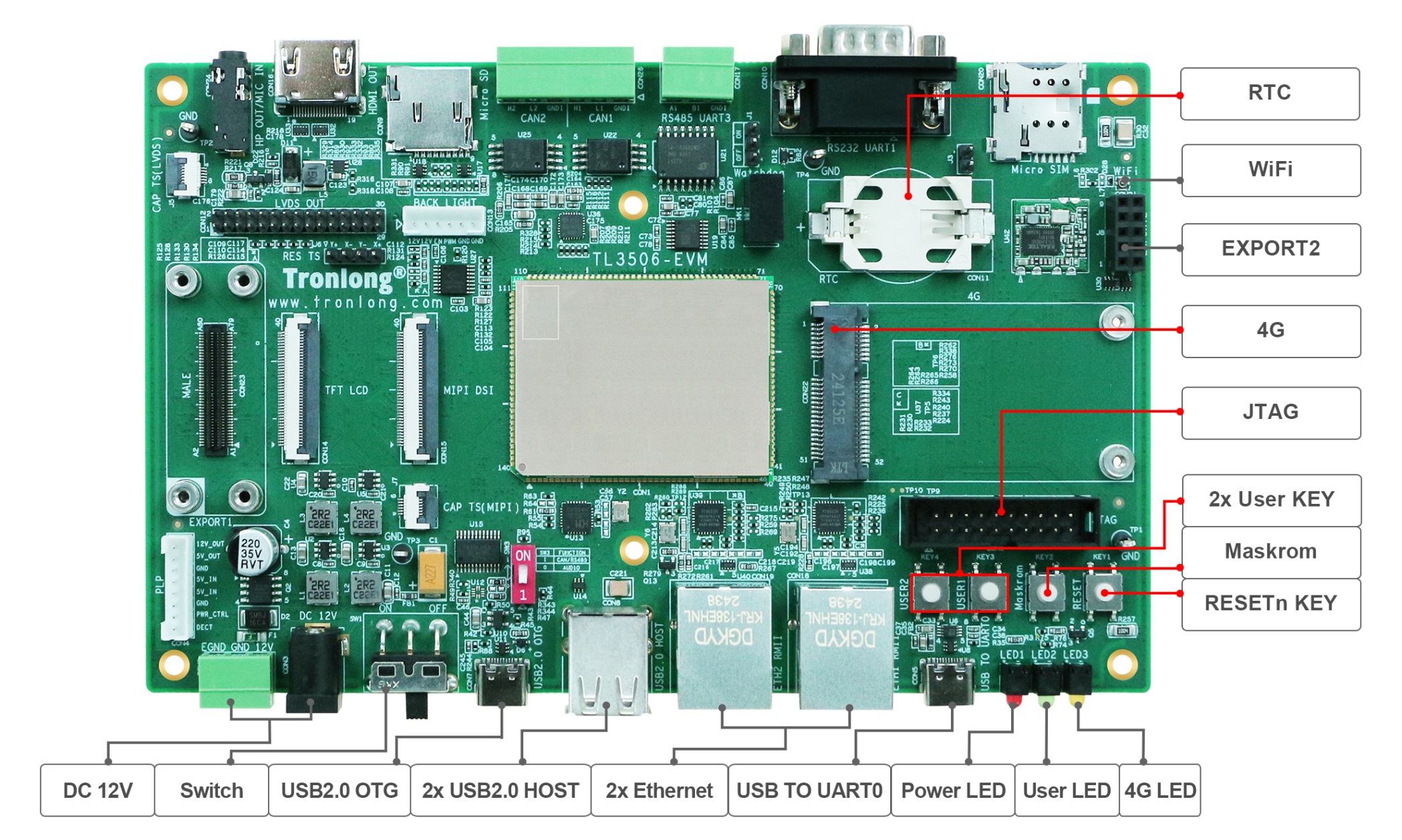

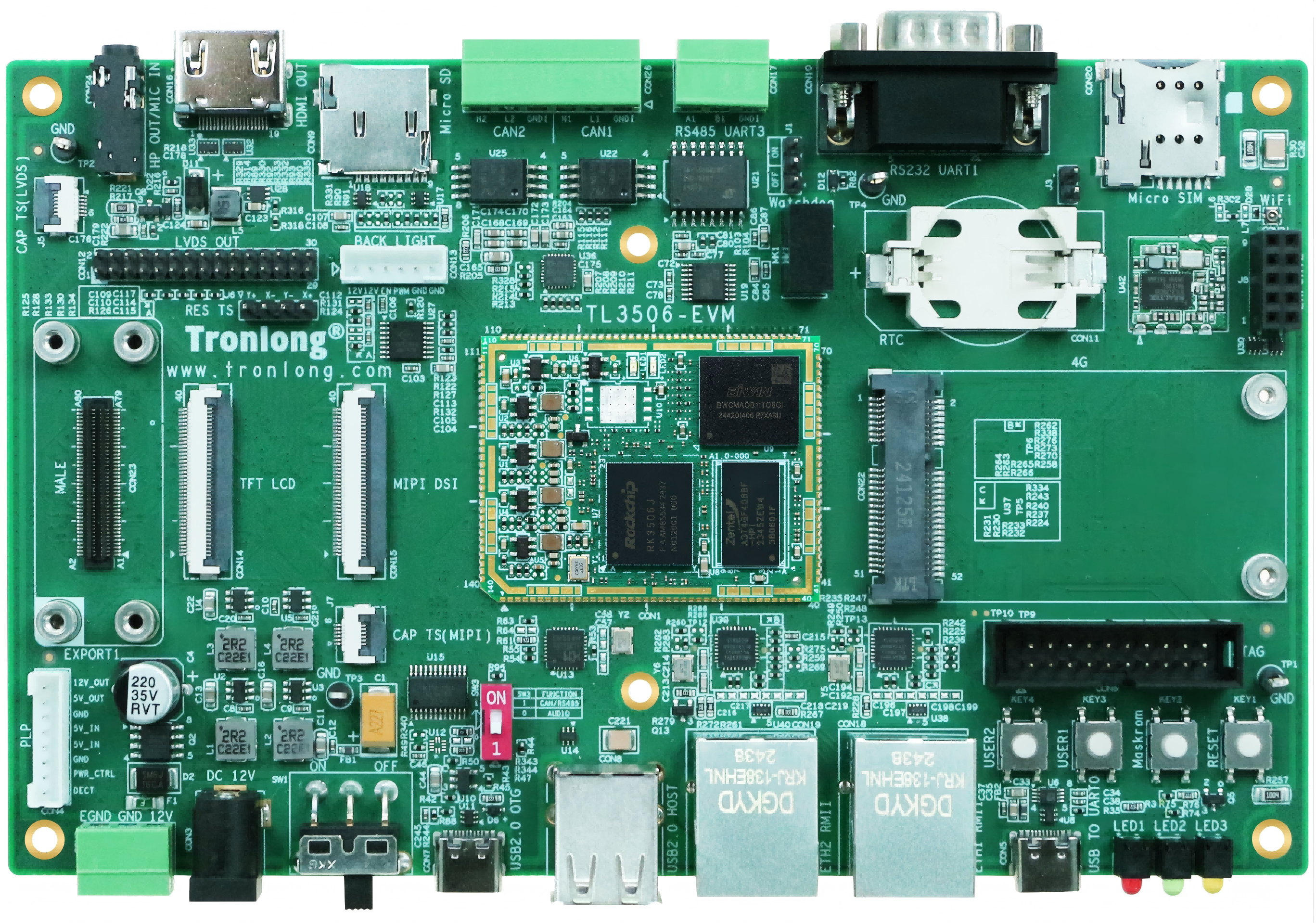

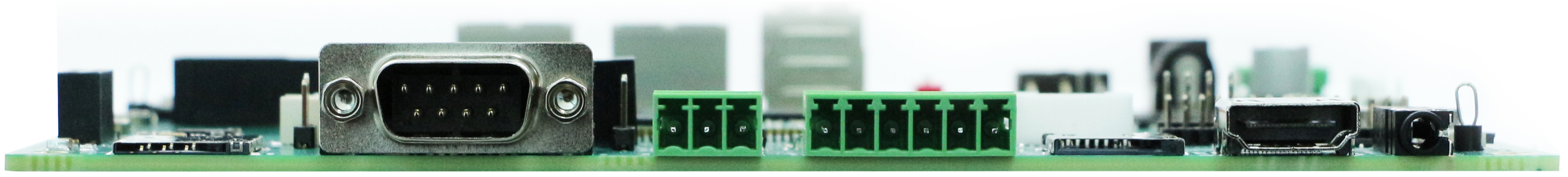

評估板簡介

創龍科技TL3506-EVM是一款基于瑞芯微RK3506J/RK3506B處理器設計的3核ARM Cortex-A7 + ARM Cortex-M0國產工業評估板，主頻高達1.5GHz。評估板由核心板和評估底板組成，核心板CPU、ROM、RAM、電源、晶振等所有元器件均采用國產工業級方案，國產化率100%。同時，評估底板大部分元器件亦采用國產工業級方案，國產化率約為99%（按元器件數量占比，數據僅供參考）。核心板經過專業的PCB Layout和高低溫測試驗證，支持選配屏蔽罩，質量穩定可靠，可滿足各種工業應用環境要求。

評估板接口資源豐富，引出2路Ethernet、3路USB2.0、2路CAN-FD、RS485、RS232等通信接口，同時引出LVDS OUT、MIPI DSI、HDMI OUT、TFT LCD、HP OUT/MIC IN等音視頻多媒體接口。評估板板載WiFi模塊，支持選配4G模塊、PLP斷電保護模塊，并可選配外殼直接應用于工業現場，方便用戶快速進行產品方案評估與技術預研。

典型應用領域

工業HMI

工業PLC

電力DTU

戶用儲能EMS/BMS

物聯網網關

動環監測系統

軟硬件參數

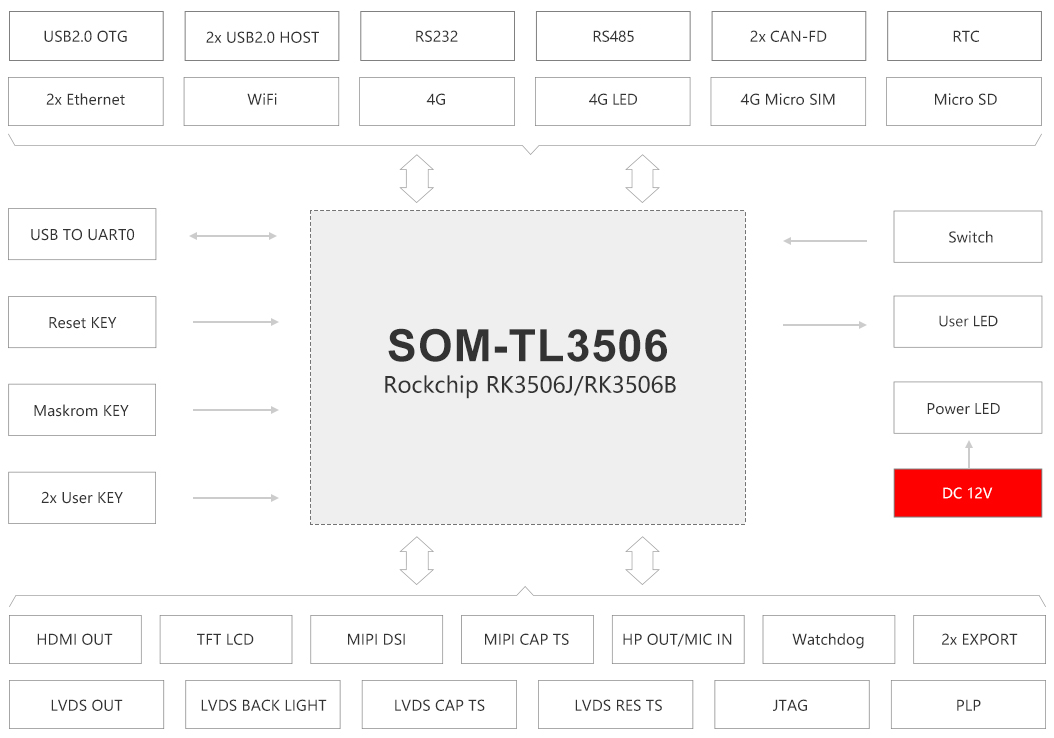

硬件框圖

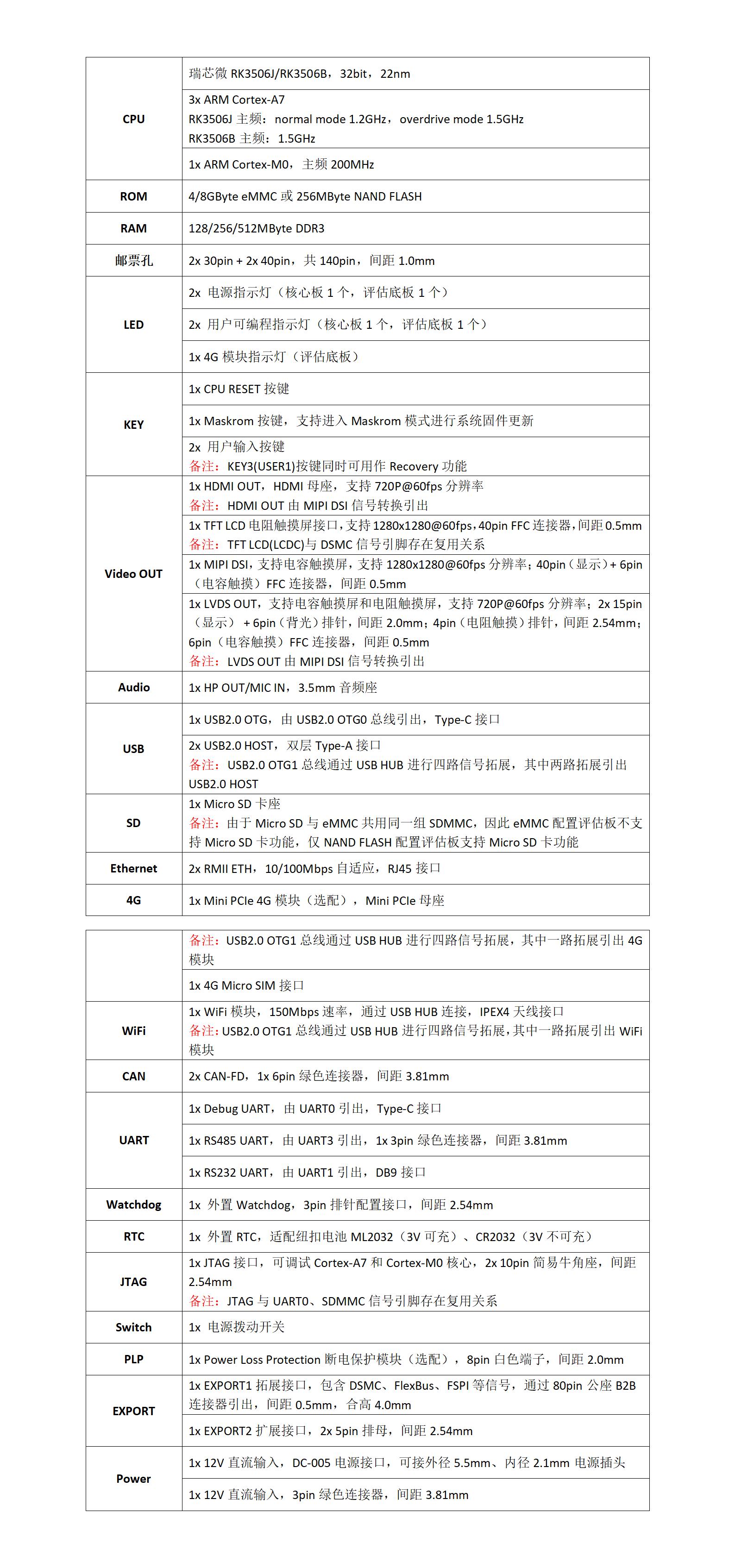

硬件參數

表 1

備注：部分硬件接口資源存在復用關系。

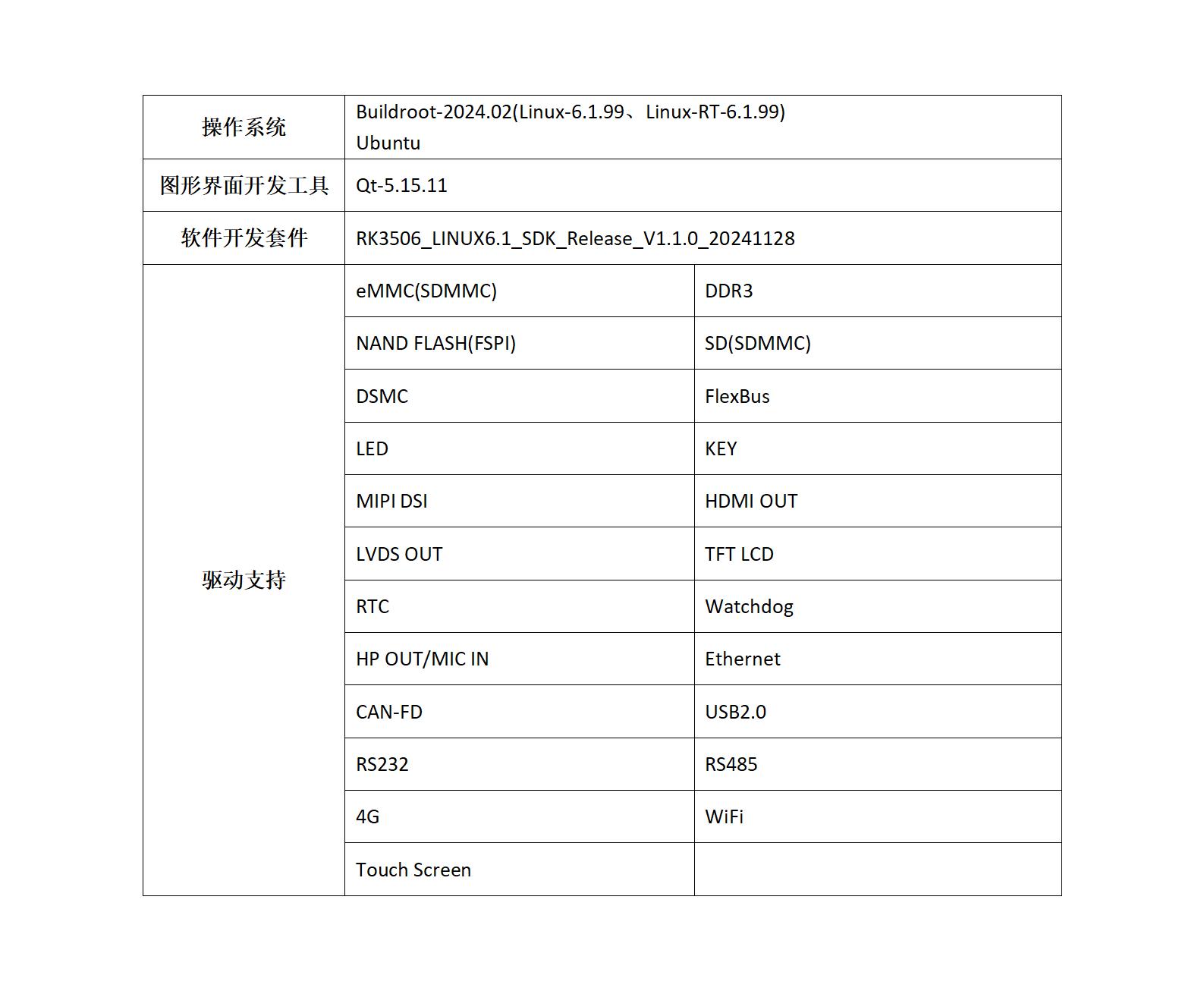

軟件參數

表 2

開發資料

（1）提供核心板引腳定義、核心板3D圖形文件、可編輯底板原理圖、可編輯底板PCB、芯片Datasheet，協助國產元器件方案選型，縮短硬件設計周期；

（2）提供系統固化鏡像、文件系統鏡像、內核驅動源碼，以及豐富的Demo程序；

（3）提供完整的平臺開發包、入門教程，節省軟件整理時間，讓應用開發更簡單；

（4）提供詳細的ARM + FPGA異構多核架構通信教程，解決ARM + FPGA異構多核開發瓶頸。

開發案例主要包括：

Linux、Linux-RT、Qt、LVGL應用開發案例

Ubuntu操作系統演示案例

Linux + RT-Thread/Baremetal AMP開發案例

Cortex-A7與Cortex-M0核間通信案例

Docker容器技術、B碼授時、MQTT通信協議演示案例

4G/WiFi開發案例

IgH EtherCAT開發案例

多通道AD采集案例

基于DSMC、FlexBus的ARM + FPGA通信案例

備注：部分案例現階段可能暫未發布，具體案例發布詳情請咨詢我司相關銷售人員。

電氣特性

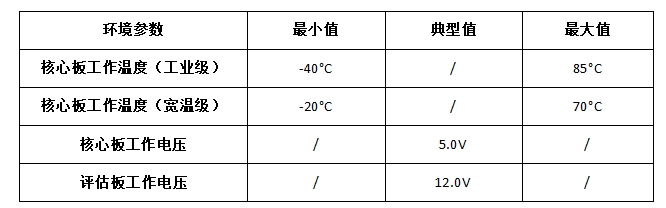

工作環境

表 3

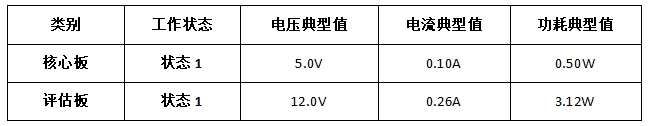

功耗測試

表 4

備注：功耗基于TL3506-EVM評估板（CPU為RK3506J，ARM Cortex-A7主頻為1.2GHz）運行Buildroot系統，在自然散熱狀態下測得。測試數據與具體應用場景有關，僅供參考。

狀態1：系統啟動，評估板不接入其他外接模塊，不執行程序。

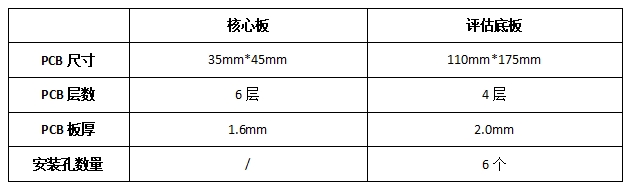

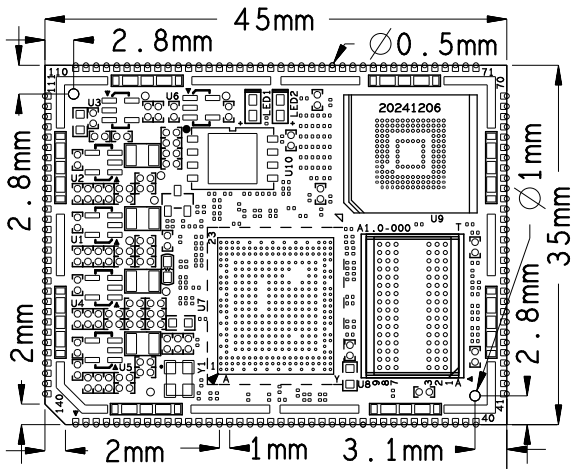

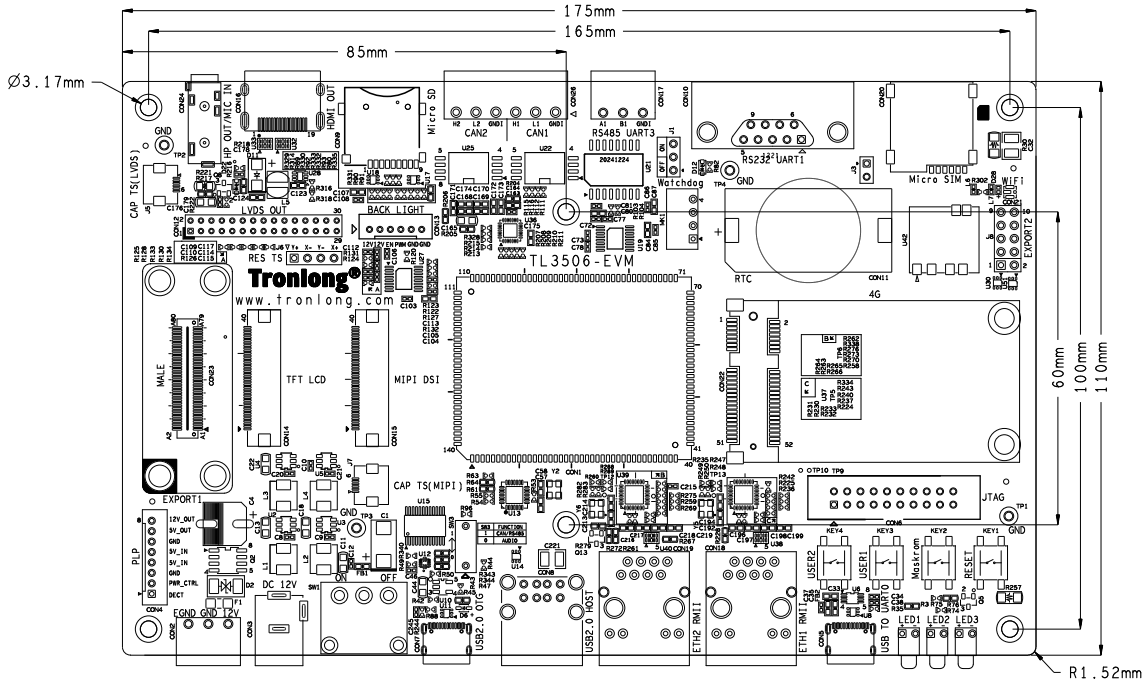

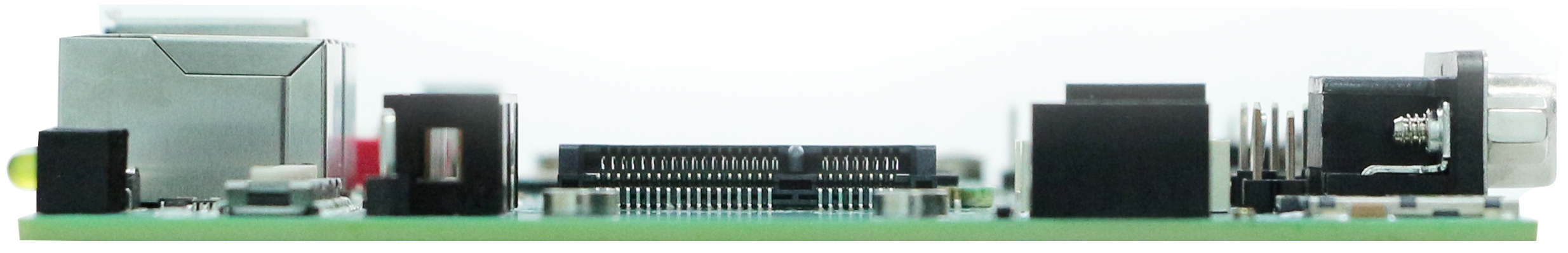

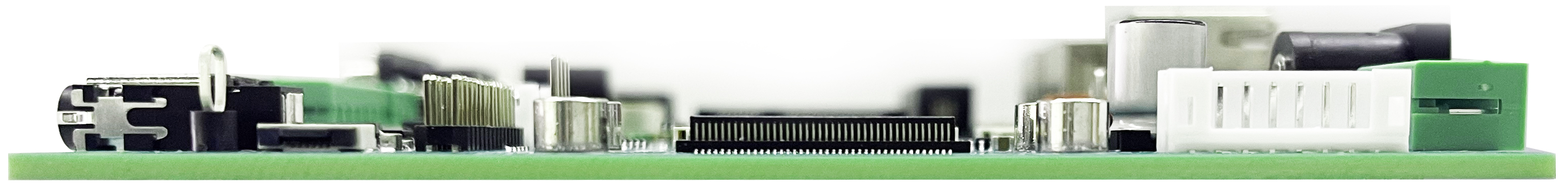

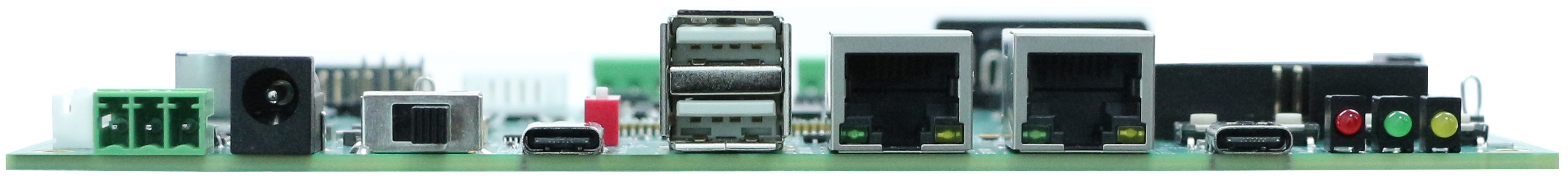

機械尺寸

表 5

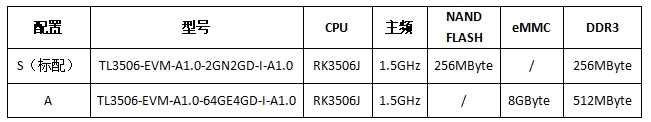

產品型號

表 6

備注：標配為TL3506-EVM-A1.0-2GN2GD-I-A1.0，其他型號請與相關銷售人員聯系。

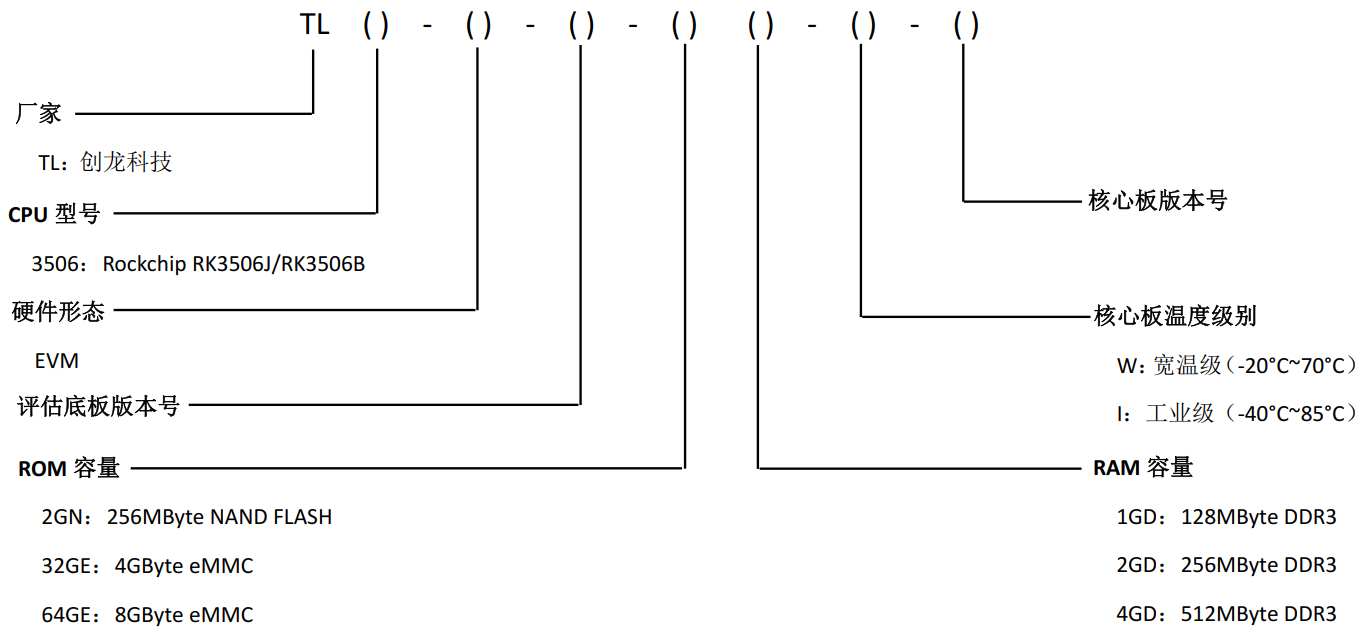

型號參數解釋

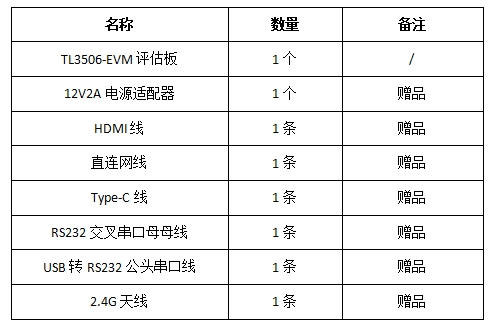

評估板套件清單

表 7

技術服務

（1）協助底板設計和測試，減少硬件設計失誤；

（2）協助解決按照用戶手冊操作出現的異常問題；

（3）協助產品故障判定；

（4）協助正確編譯與運行所提供的源代碼；

（5）協助進行產品二次開發。

技術培訓 想了解更多資料，可前往創龍科技官網或微信公眾號。
