評估板簡介

創龍科技 TL3576-EVM-S 是一款基于瑞芯微 RK3576J/RK3576 高性能處理器設計的 4核 ARM Cortex-A72 + 4 核 ARM Cortex-A53 + ARM Cortex-M0 國產工業評估板，Cortex- A72 核心主頻高達 2.2GHz，Cortex-A53 核心主頻高達 2.0GHz。評估板由核心板和評估底板組成，核心板 CPU、ROM、RAM、電源、晶振等所有元器件均采用國產工業級方案，國產化率 100%。同時，評估底板大部分元器件亦采用國產工業級方案，國產化率約為 9 9%（按元器件數量占比，數據僅供參考）。

核心板采用郵票孔(LCC) + 平面網格陣列(LGA)連接方式，經過專業的 PCB Layout 和高低溫測試驗證，支持選配屏蔽罩，質量穩定可靠，可滿足各種工業應用環境要求。

評估板接口資源豐富，引出 4 路 Ethernet、3 路 USB3.2、2 路 CAN-FD、2 路 RS485、 PCIe 2.1 等通信接口，同時引出 MIPI CSI、LVDS OUT、MIPI DSI、DP(DisplayPort)、HDMI OUT、 MIC IN、HP OUT、LINE IN 等音視頻多媒體接口，支持三屏異顯、4K@60fps H.265/H.264視頻編碼、8K@30fps H.265/4K@60fps H.264 視頻解碼，板載 WiFi/Bluetooth 二合一模塊，支持選配 4G/5G 模塊、NVMe 固態硬盤、PLP 斷電保護模塊，并可選配外殼直接應用于工業現場，方便用戶快速進行產品方案評估與技術預研。

圖 1 評估板正面圖

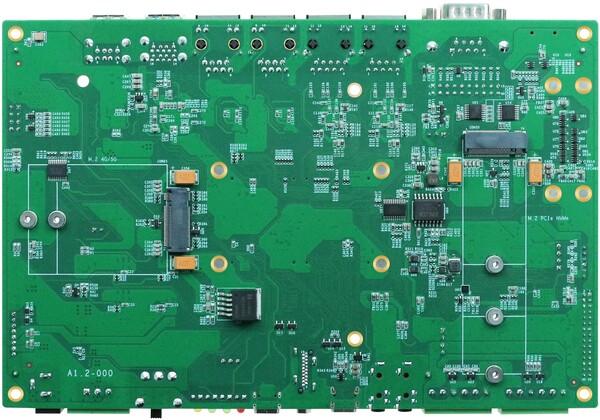

圖 2 評估板背面圖

圖 3 評估板斜視圖

圖 4 評估板側視圖 1

圖 5 評估板側視圖 2

圖 6 評估板側視圖 3

圖 7 評估板側視圖 4
