?核心板簡介

創龍科技SOM-TL3576-S是一款基于瑞芯微RK3576J/RK3576高性能處理器設計的4核ARMCortex-A72+ 4核ARMCortex-A53 + ARM Cortex-M0國產工業核心板，Cortex-A72核心主頻高達2.2GHz，Cortex-A53核心主頻高達2.0GHz。核心板CPU、ROM、RAM、電源、晶振等所有元器件均采用國產工業級方案，國產化率100%。

核心板通過郵票孔(LCC) + LGA連接方式引出2x GMAC、2xUSB3.2、2xSATA 3.1、2x PCIe 2.1、2x SDMMC、2xCAN-FD、5x MIPI CSI、MIPI DSI、HDMI/eDP OUT、DP Display、RGB Display等接口，內置6TOPSNPU、Mali-G52 MC3GPU、16M ISP，支持三屏異顯、4K@60fps H.265/H.264視頻編碼、8K@30fps H.265/4K@60fps H.264視頻解碼，并支持UFS大容量存儲器件。核心板經過專業的PCB Layout和高低溫測試驗證，支持選配屏蔽罩，質量穩定可靠，可滿足各種工業應用環境要求。

用戶使用核心板進行二次開發時，僅需專注上層運用，可快速進行產品方案驗證，降低開發難度、縮短研發周期，從而降低綜合成本、搶占市場先機。

圖 1核心板正面圖

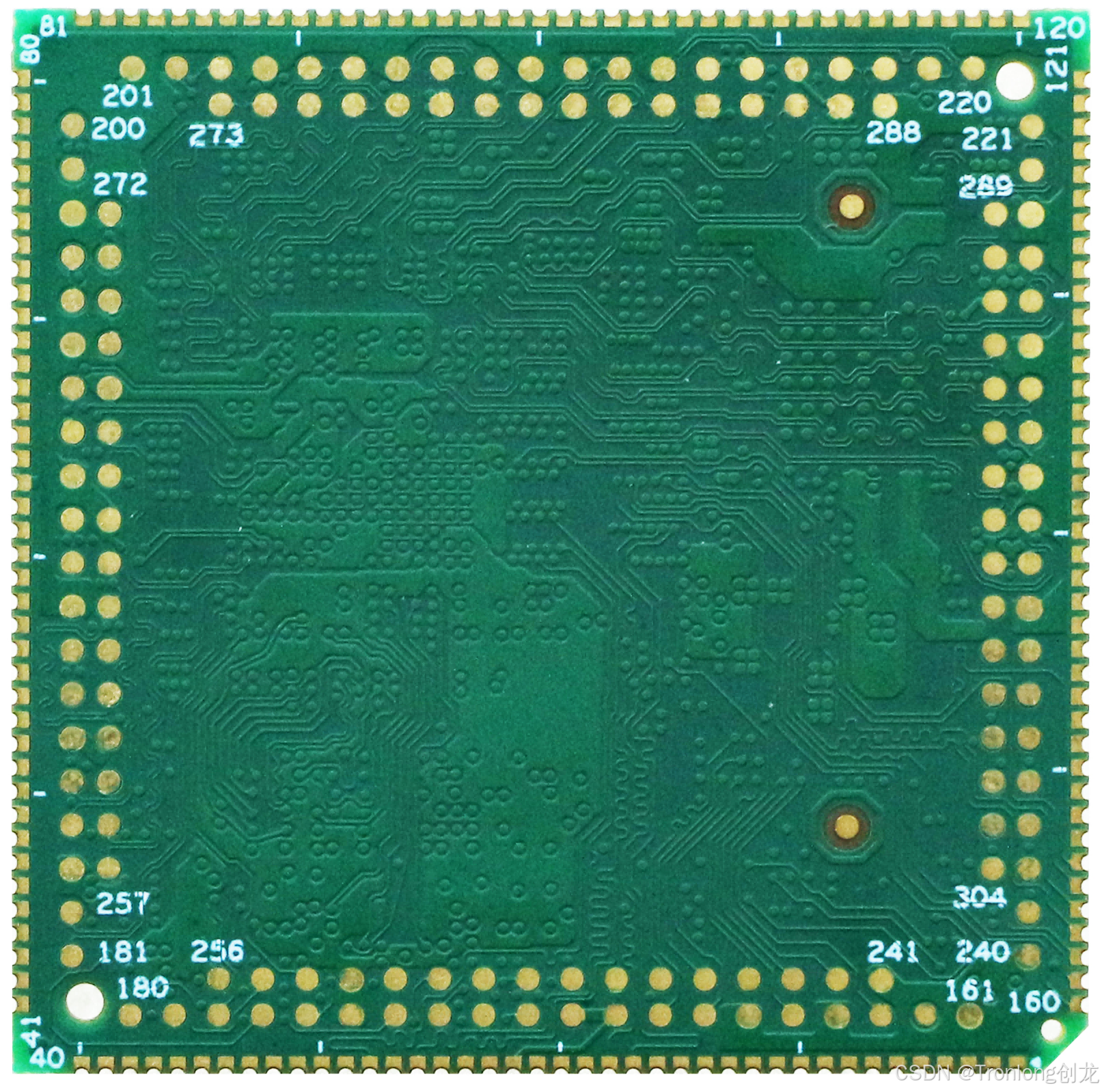

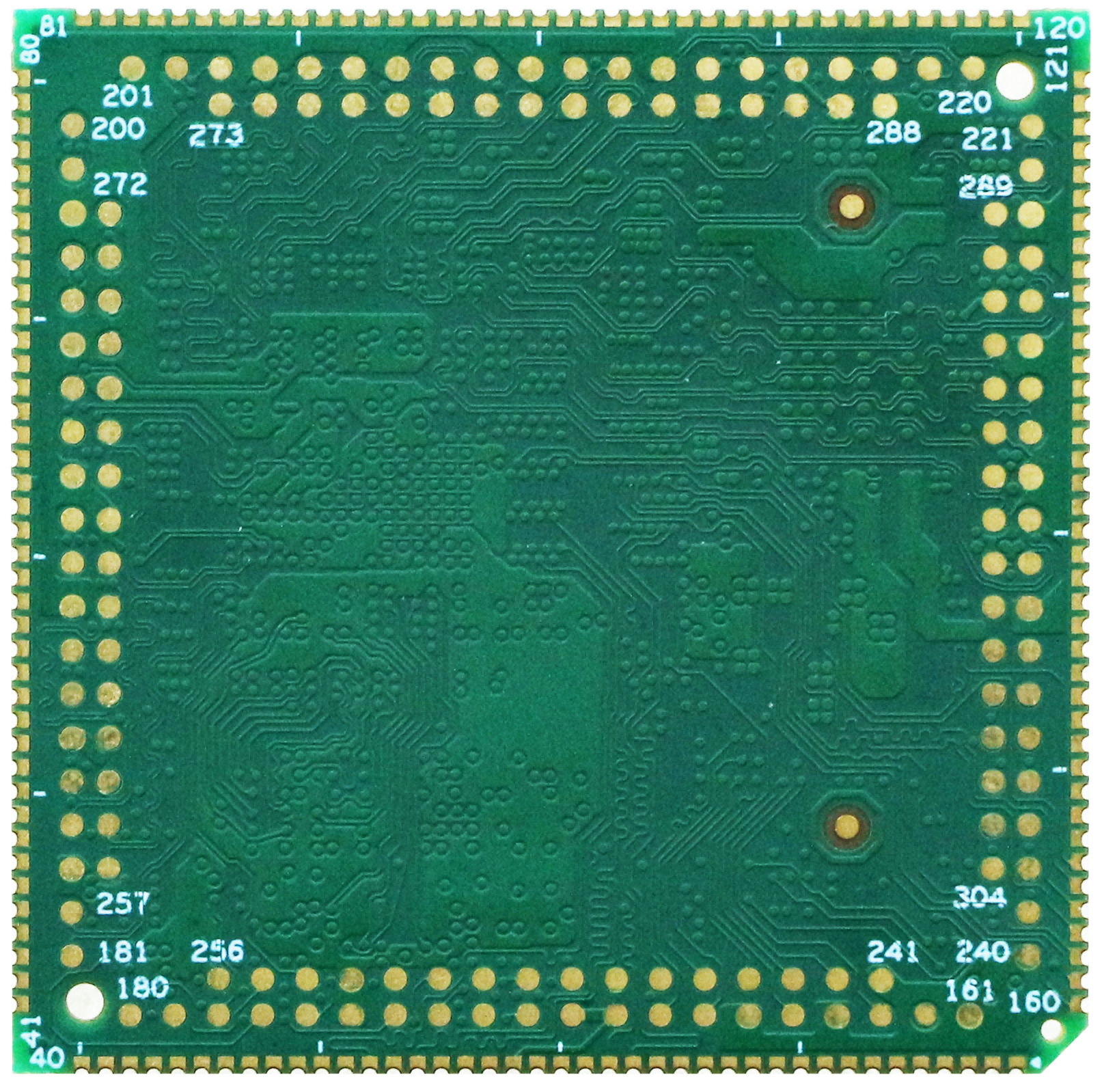

圖 2核心板背面

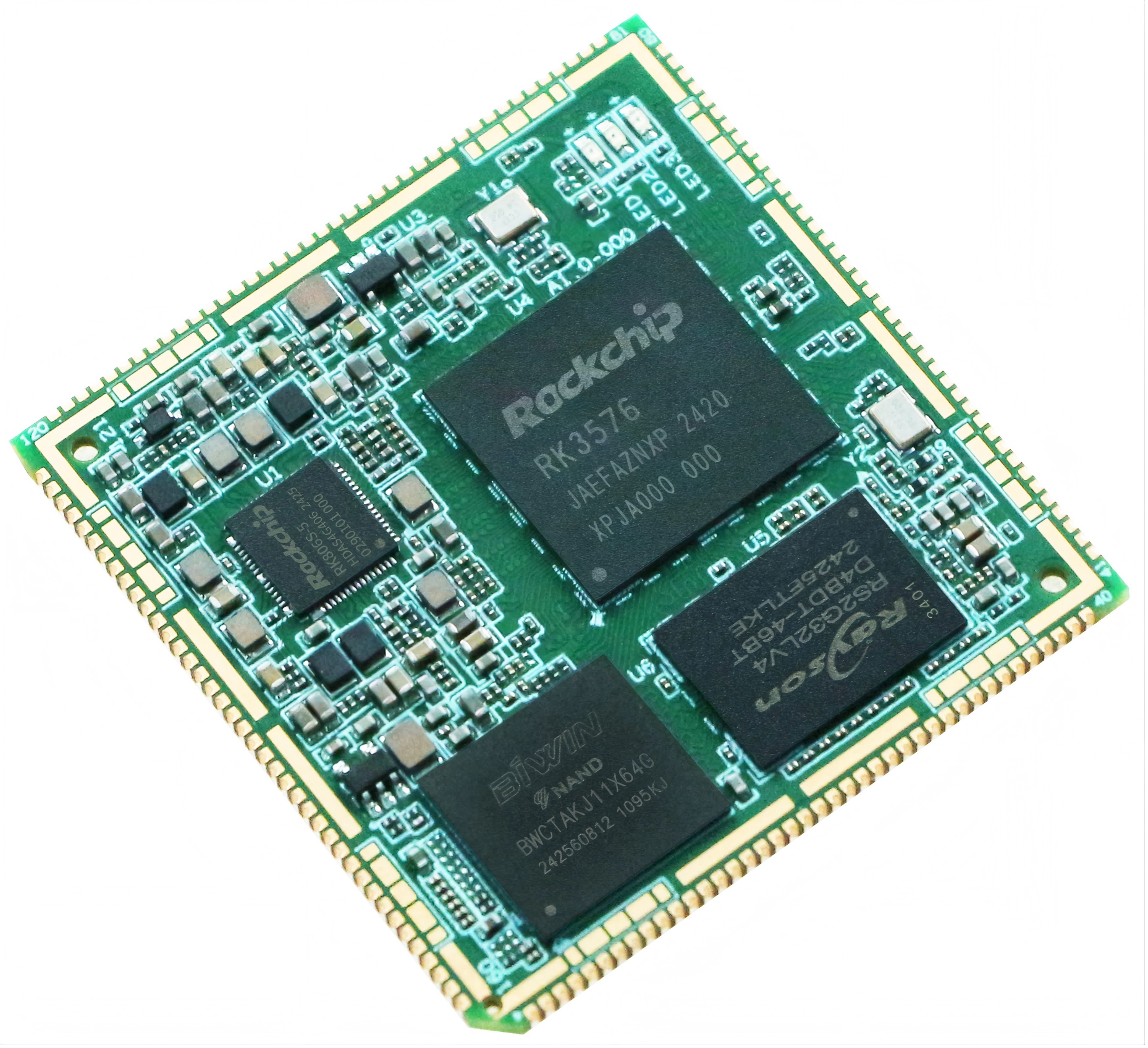

圖 3核心板斜視圖

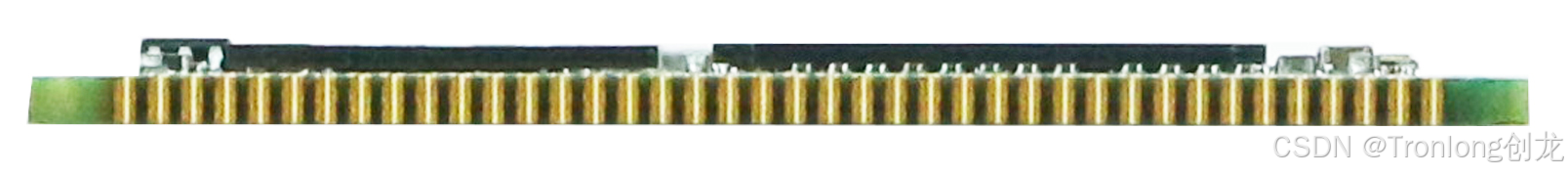

圖 4核心板側視圖

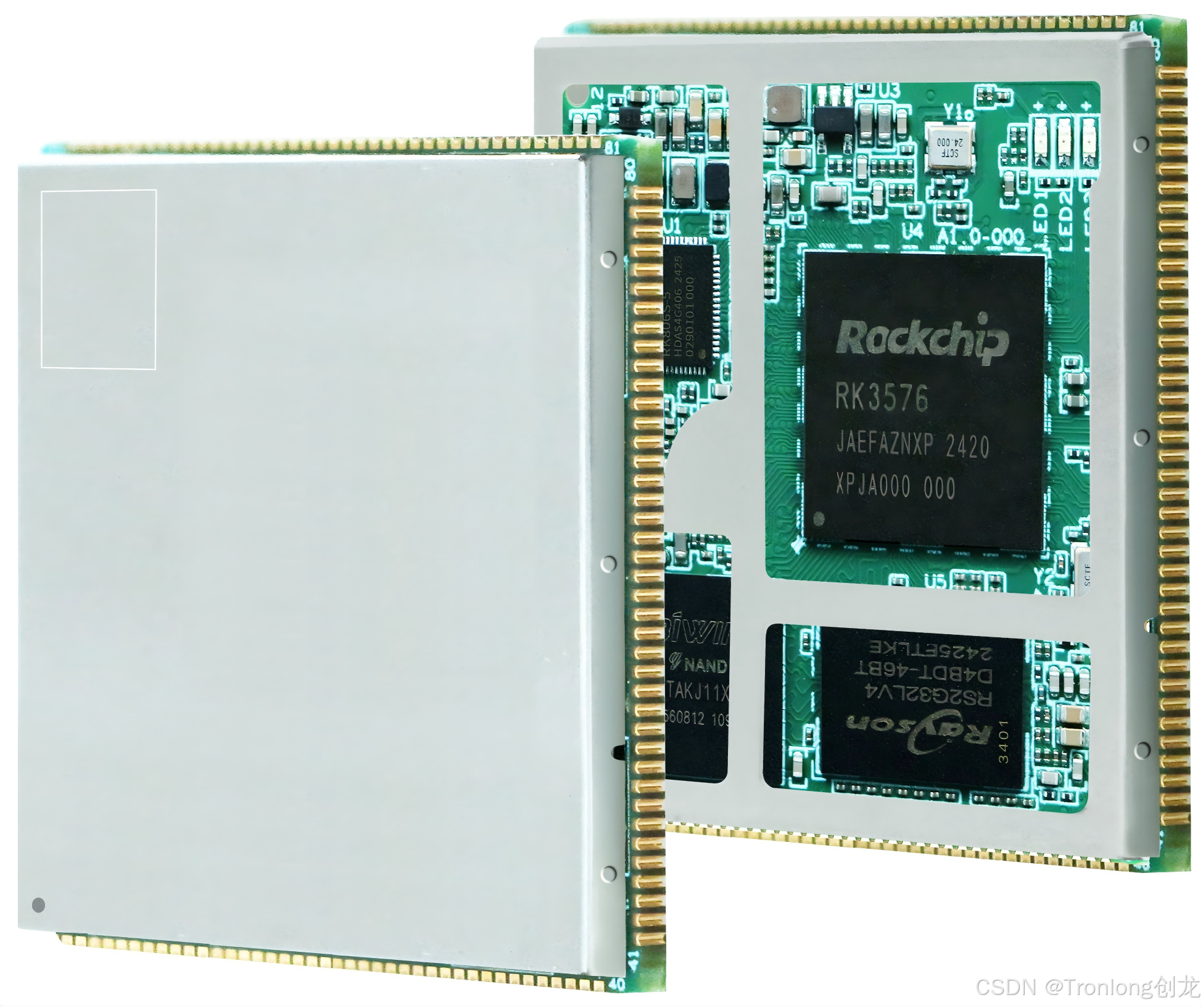

圖 5屏蔽罩安裝效果圖（選配）

典型應用領域

高端工業PLC

運動控制器

工業計算機

農業無人機

電力監測裝置

4K醫療內窺鏡

軟硬件參數

硬件框圖

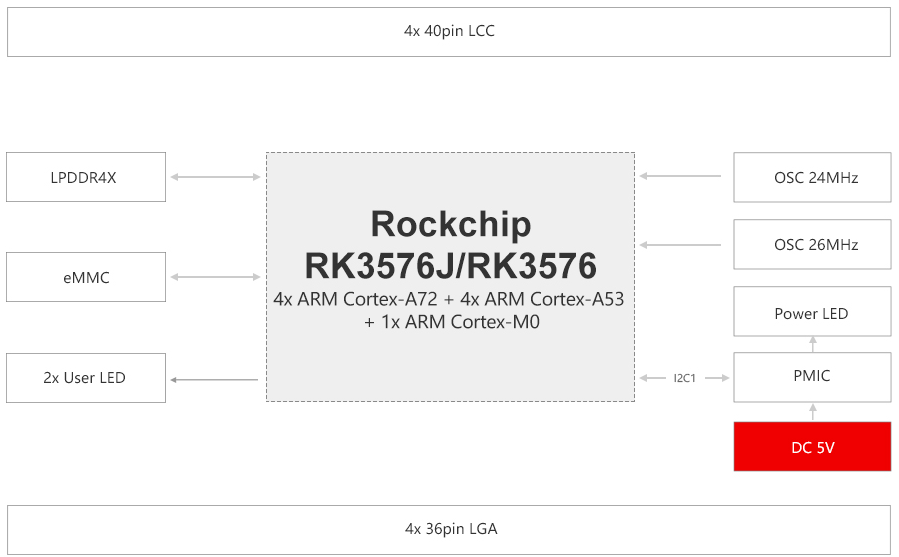

圖 6核心板硬件框圖

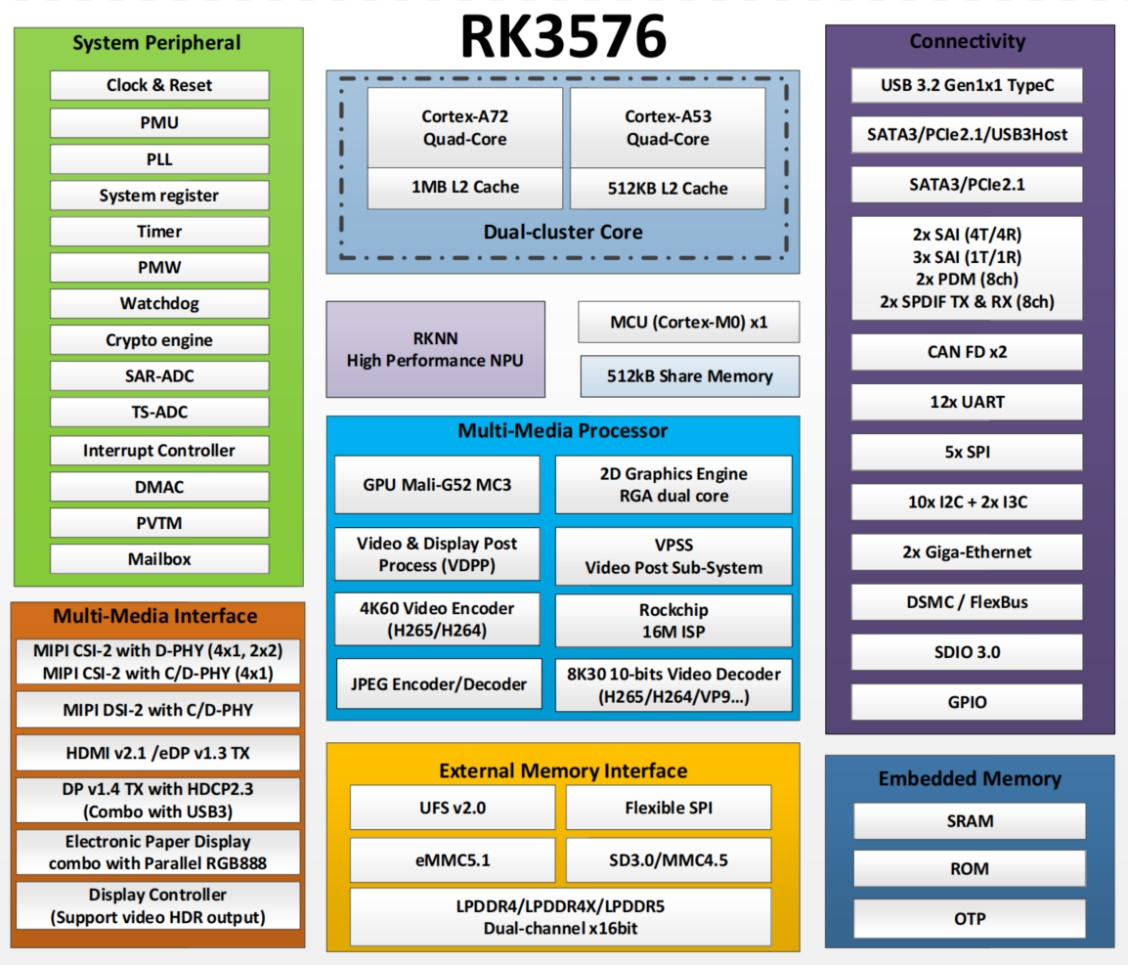

圖 7處理器功能框圖

硬件參數

表 1

備注：部分引腳資源存在復用關系。

軟件參數

表2

開發資料

提供核心板引腳定義、核心板3D圖形文件、可編輯底板原理圖、可編輯底板PCB、芯片Datasheet，協助國產元器件方案選型，縮短硬件設計周期；

提供系統固化鏡像、文件系統鏡像、內核驅動源碼，以及豐富的Demo程序；

提供完整的平臺開發包、入門教程，節省軟件整理時間，讓?xiě)?yīng)用開發更簡單；

提供詳細的ARM+ FPGA異構多核架構通信教程，解決ARM + FPGA異構多核開發瓶頸。

開發案例主要包括：

Linux、Linux-RT、Qt應用開發案例

Ubuntu、Android操作系統演示案例

基于Ubuntu的ROS2系統演示案例

NPU開發案例

多屏異顯、OpenCV、視頻硬件編解碼開發案例

多路MIPI視頻采集、ISP圖像處理開發案例

Linux+ Baremetal（裸機）/RT-Thread(RTOS)非對稱AMP開發案例

Docker容器技術、MQTT通信協議演示案例

4G/5G/WiFi/Bluetooth/B碼授時開發案例

IgH EtherCAT、USB網口拓展開發案例

Cortex-A72/A53與Cortex-M0核間通信開發案例

基于DSMC、FlexBus、PCIe的ARM + FPGA通信開發案例

電氣特性

工作環境

表 3

功耗測試

表 4

備注：功耗基于TL3576-EVM-S評估板（CPU為RK3576，ARMCortex-A72主頻為1.6GHz，ARMCortex-A53主頻為1.4GHz）運行Buildroot系統，在自然散熱狀態下測得。測試數據與具體應用場景有關，僅供參考。

狀態1：系統啟動，評估板不接入其他外接模塊，不執行程序。

狀態2：系統啟動，評估板不接入其他外接模塊，關閉Weston桌面，運行測試命令"stress-ng --cpu 8 --vm 8 --vm-bytes 64M --timeout 86400s &"，4個ARM Cortex-A72、4個ARMCortex-A53核心的資源使用率約為100%。

機械尺寸

表 5

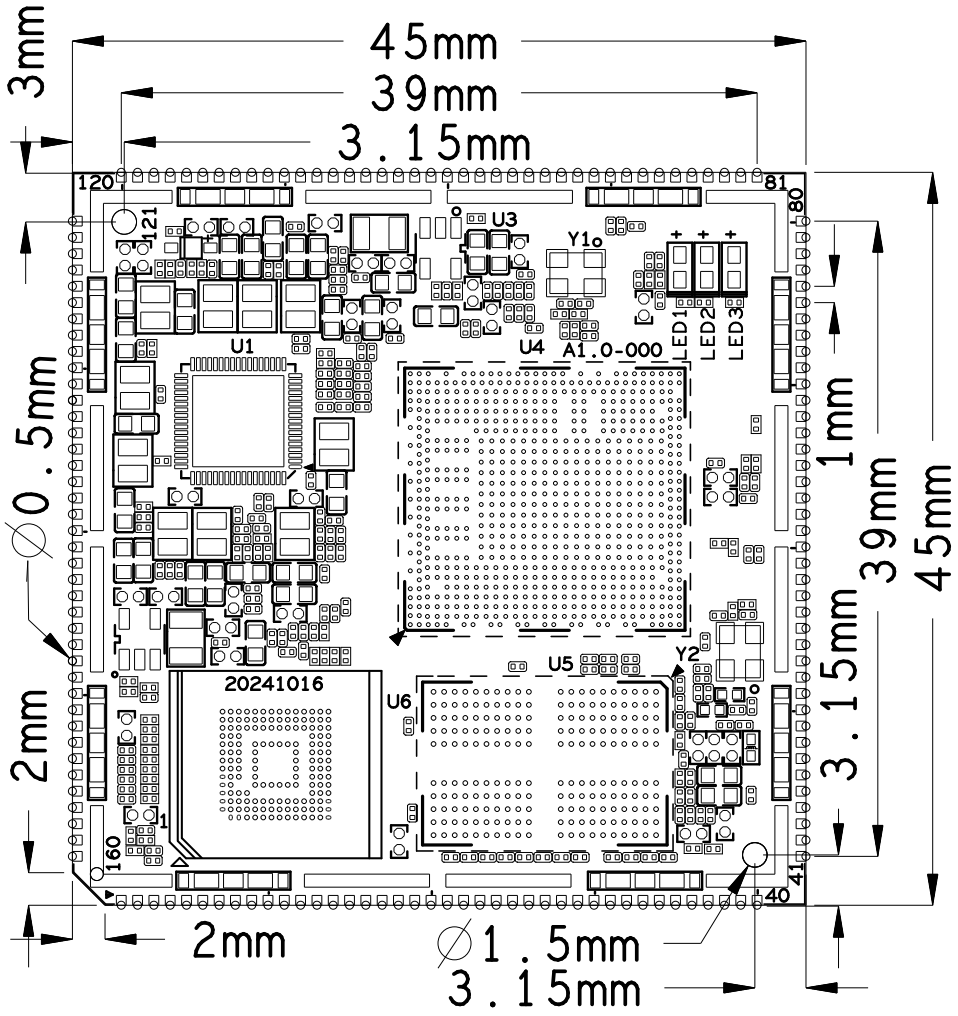

圖 8核心板機械尺寸圖

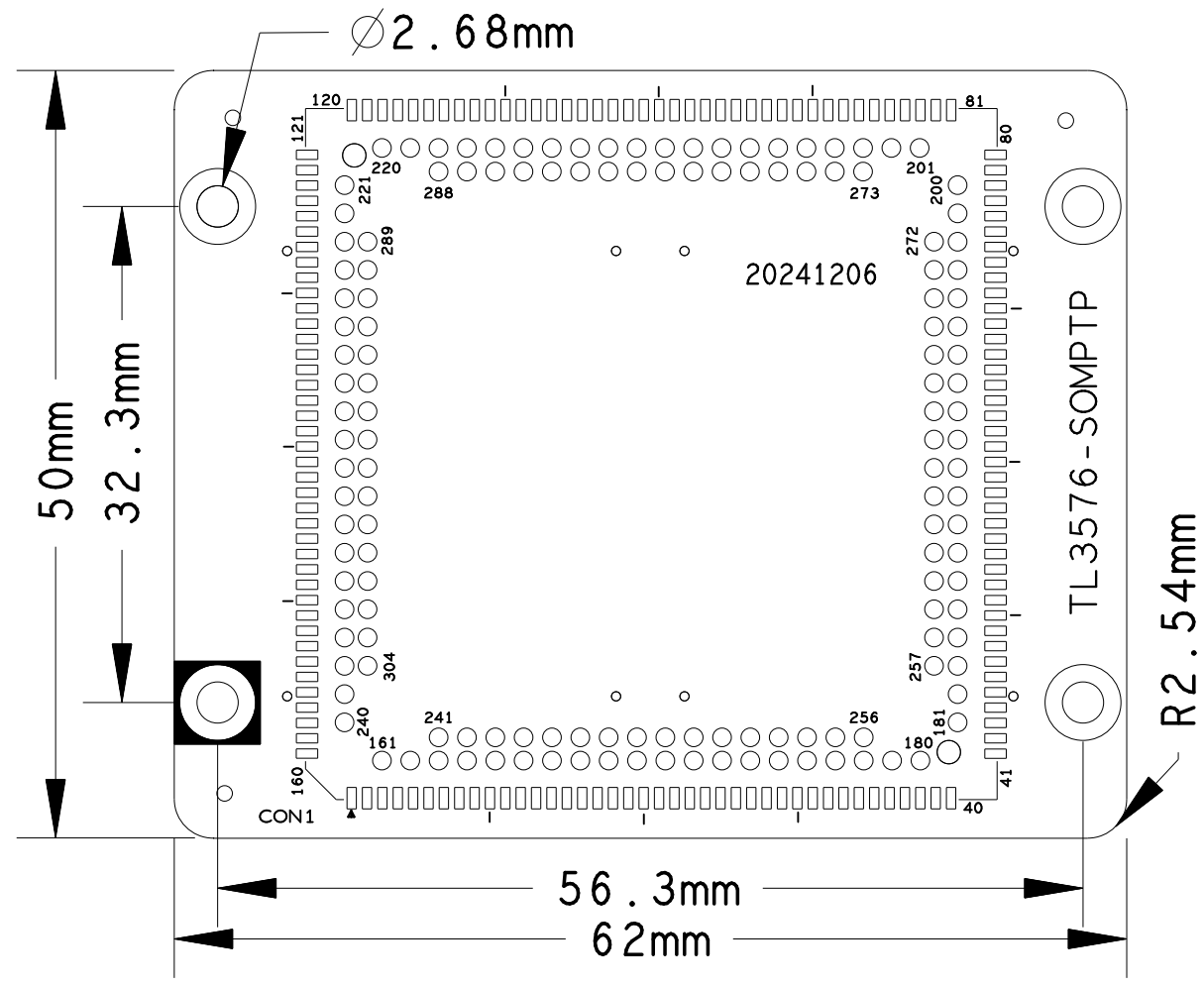

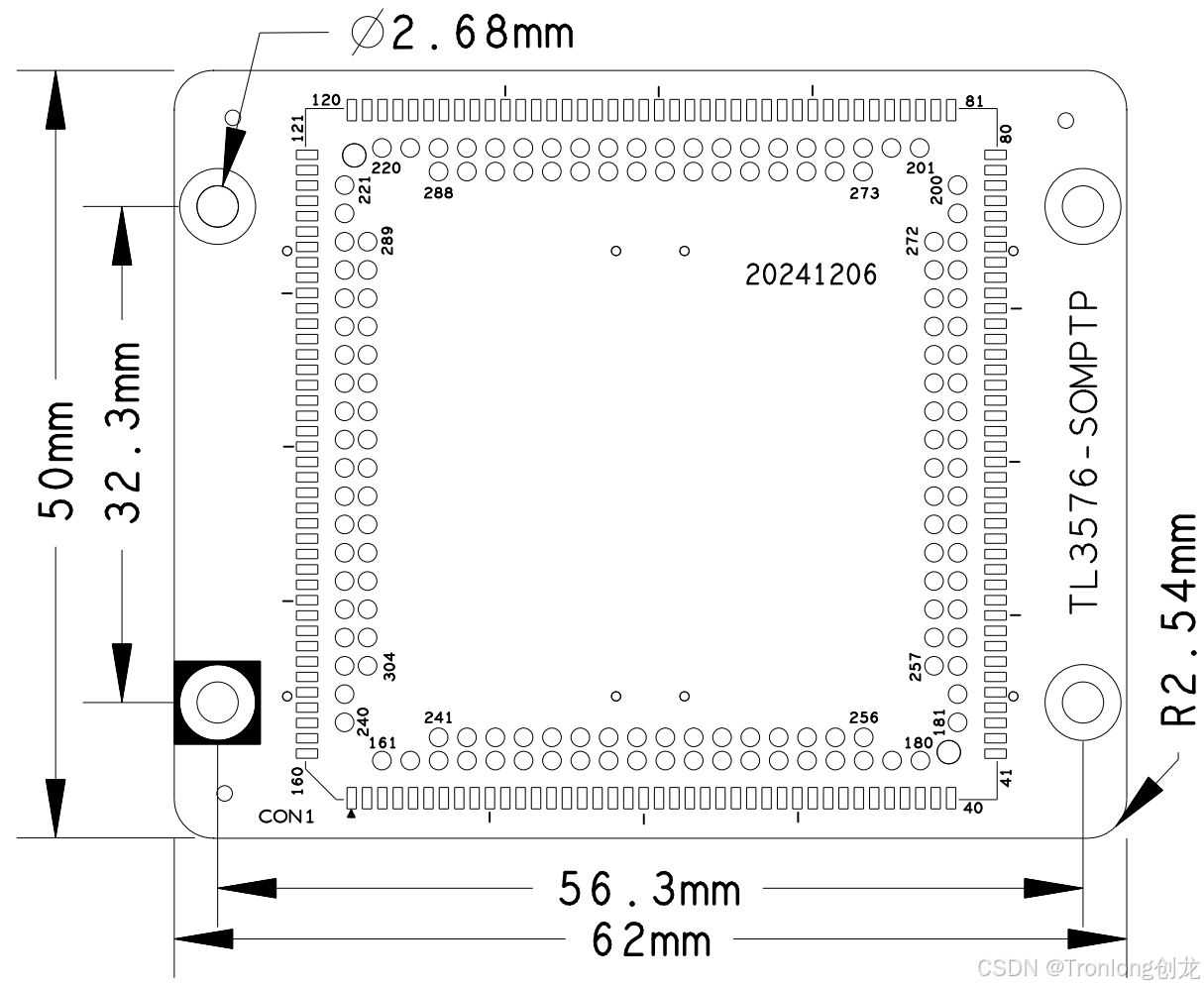

圖 9轉接板機械尺寸圖

轉接板安裝圖

SOM-TL3576-S核心板與SOM-TL3576核心板（B2B連接器版本）共用TL3576-EVM評估底板。在前期評估與開發階段，需將SOM-TL3576-S核心板通過TL3576-SOMPTP轉接板安裝至TL3576-EVM評估底板進行測試。

?

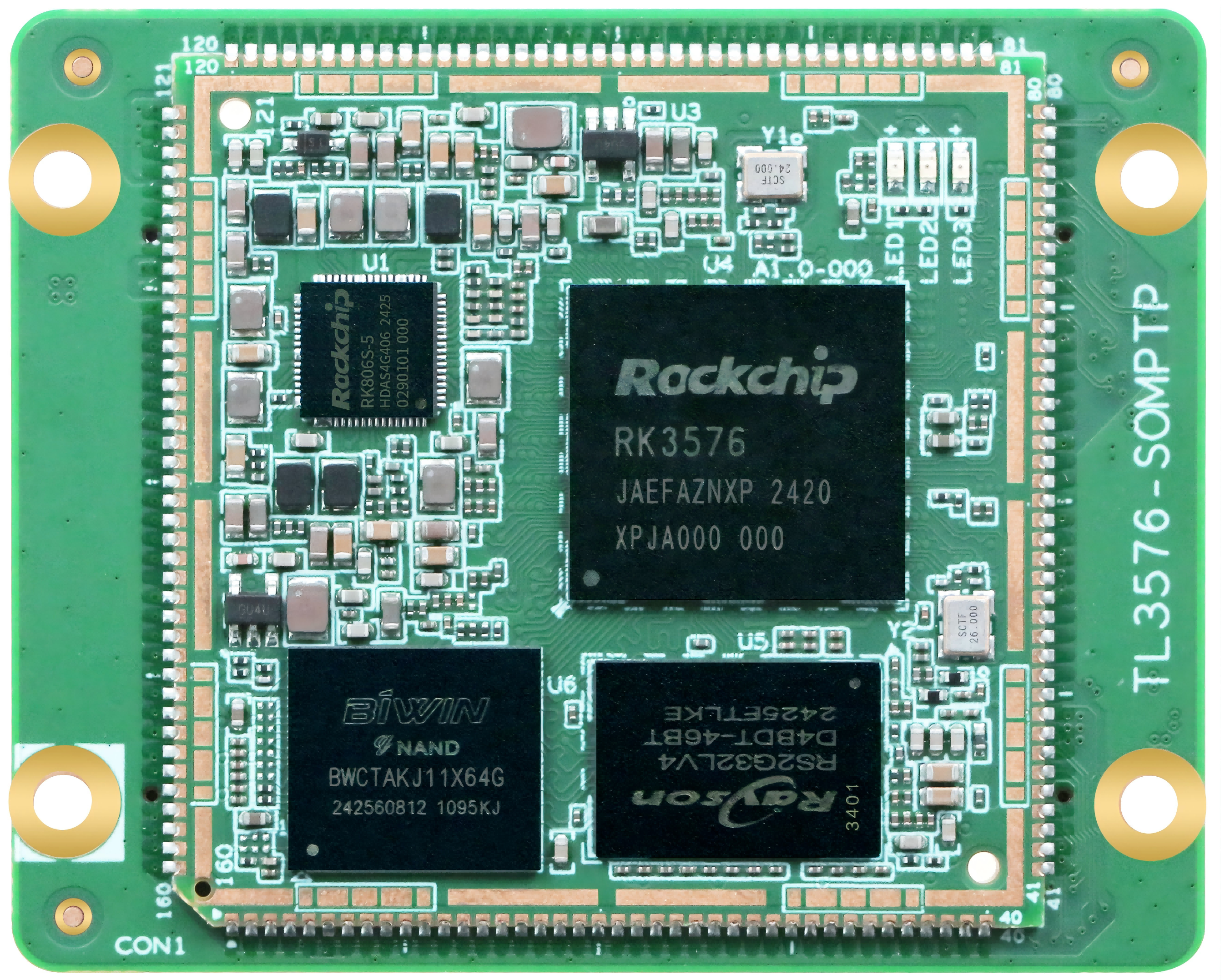

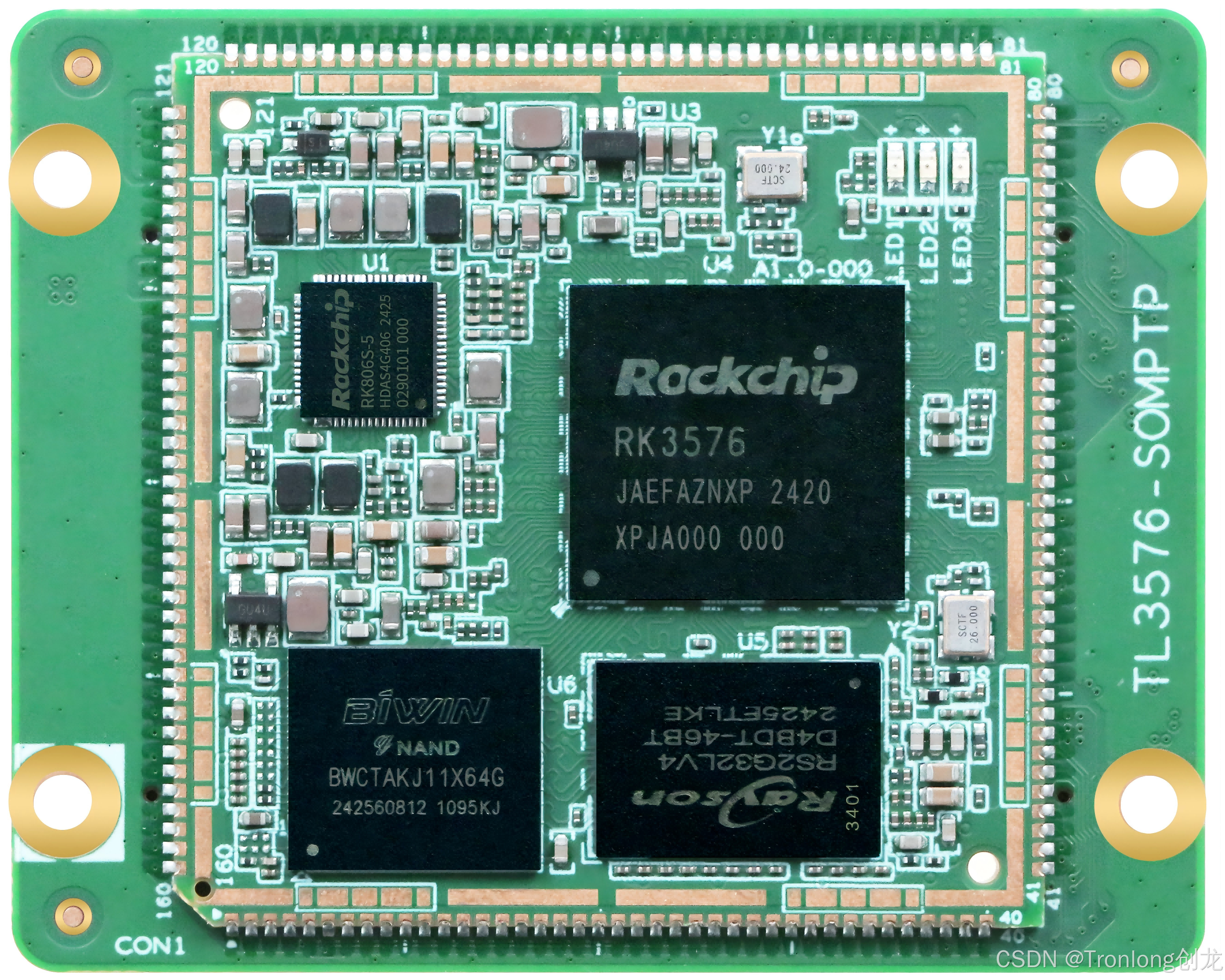

圖 10TL3576-SOMPTP轉接板正面

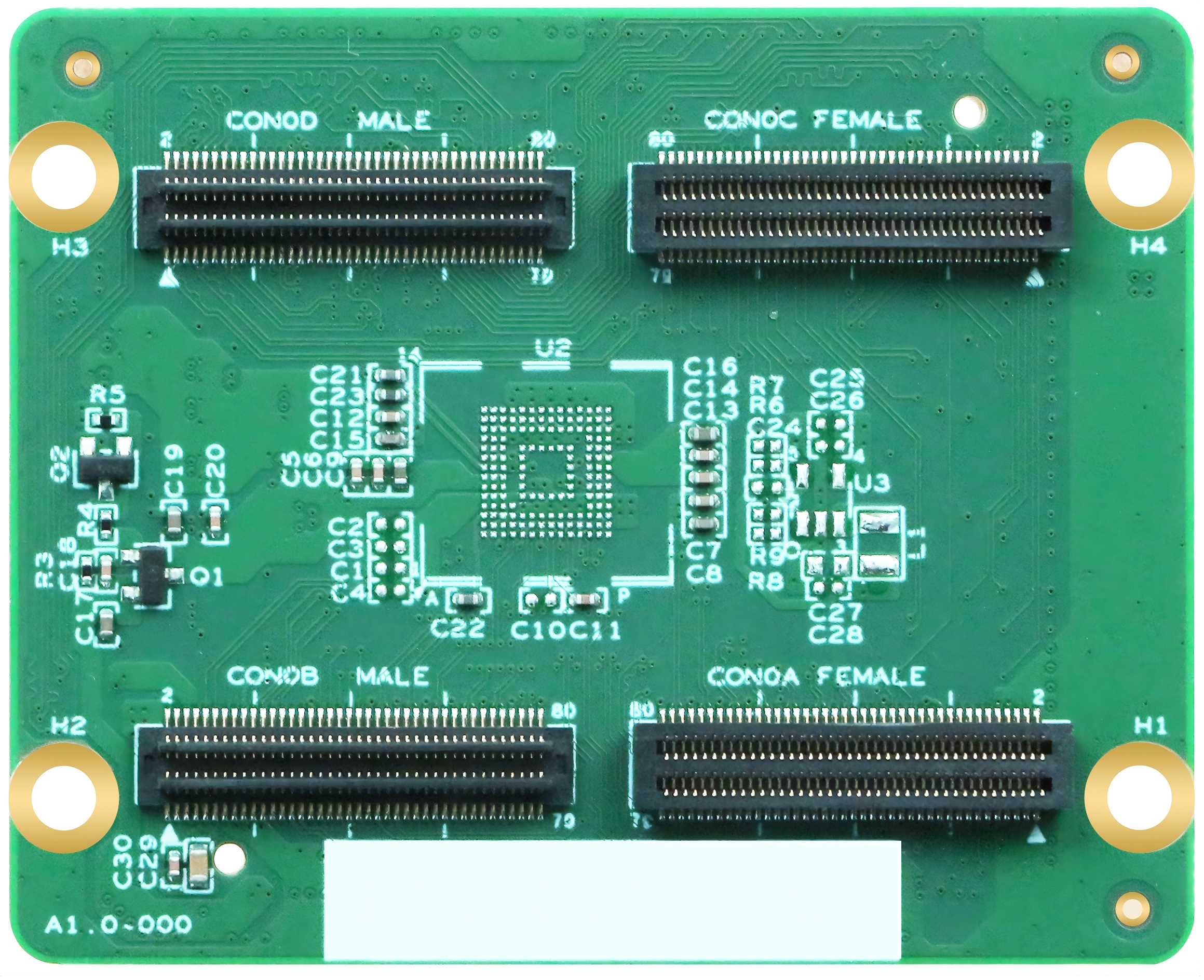

圖 11TL3576-SOMPTP轉接板背面

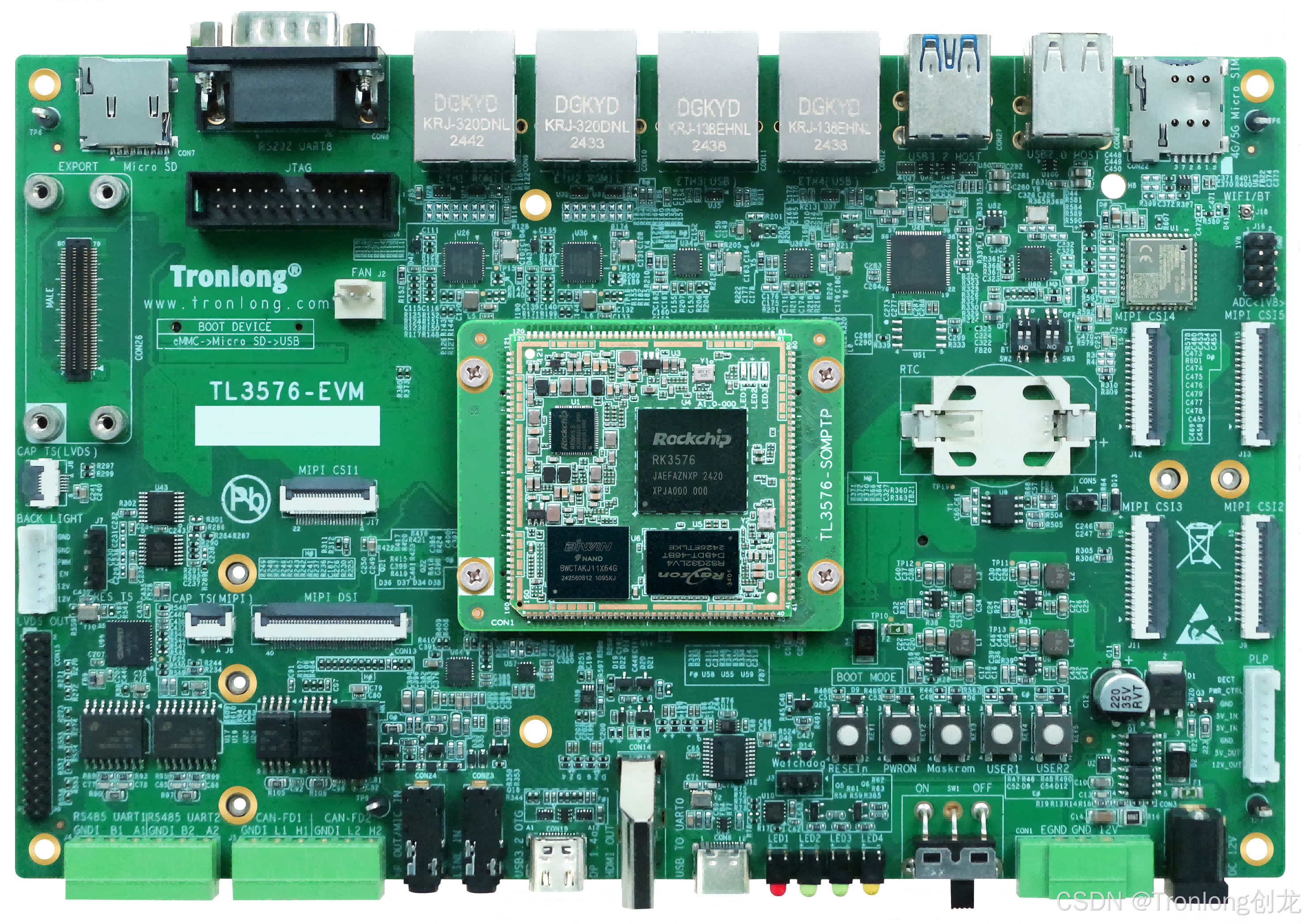

圖 12TL3576-EVM-S評估板

產品型號

表 6

備注：標配為SOM-TL3576-128GE16GD-I-A1.0-S。

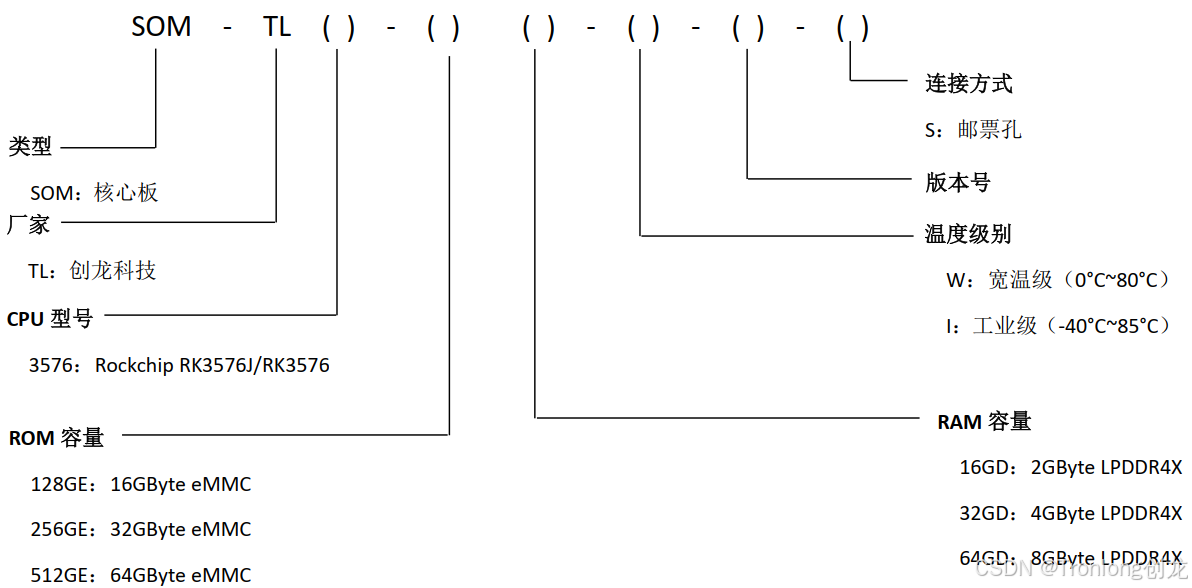

型號參數解釋

圖 13

核心板套件清單

表 7

技術服務

協助底板設計和測試，減少硬件設計失誤；

協助解決按照用戶手冊操作出現的異常問題；

協助產品故障判定；

協助正確編譯與運行所提供的源代碼；

協助進行產品二次開發。

?想了解更多資料，可前往創龍科技官網或微信公眾號。
