TPSM8287Axx 是具有差分遙感和 I2C 接口的引腳對引腳降壓直流/直流電源模塊系列。電源模塊集成了同步降壓轉換器、電感器和輸入電容器，以簡化設計、減少外部元件并節省 PCB 面積。扁平和緊湊的設計專為標準表面貼裝設備組裝而設計。TPSM8287Axx 系列實現了支持快速瞬變的增強控制方案。TPSM8287Axx 可在固定頻率或省電模式下運行。遠程感應功能優化了負載點的電壓調節，該器件在整個溫度范圍內實現了 ±0.8% 的直流電壓精度。這些器件可以在堆疊、并聯模式下工作，以提供更高的輸出電流或?qū)⒐β屎纳⒎稚⒌蕉鄠€(gè)器件。I2C 兼容接口提供多種控制、監控和警告功能。啟動電壓可通過 VSETx 引腳進行選擇，以允許在沒有有源 I2C 通信的情況下上電。
*附件：tpsm8287a06.pdf

特性

• ±0.8% 輸出電壓精度
• 差分遙感
• 可并聯用于多相作
• 啟動輸出電壓可通過 VSETx 引腳以 50mV 步長從 0.40V 至 3.35V 進行選擇，I2C 以 1.25mV 步長進行調節
• 通過 VSETx 引腳提供 5 個可選 I2C 地址
• 可調外部補償，可實現寬輸出電容器范圍和優化的瞬態響應
• 針對低 EMI 要求進行了優化
  • 無鍵合絲封裝
  • 內部輸入電容器
  • 通過并行輸入路徑簡化布局
  • 可選擇與外部時鐘同步或擴頻作
• 省電模式或強制 PWM作
• 精確的 enable input threshold
• 帶窗口比較器的電源正常輸出
• 有源輸出放電
• 出色的熱性能
• –40°C 至 125°C 工作溫度范圍
• 4.5mm × 6.8mm QFN 封裝，間距為 0.5mm
• 77mm2 解決方案尺寸

參數

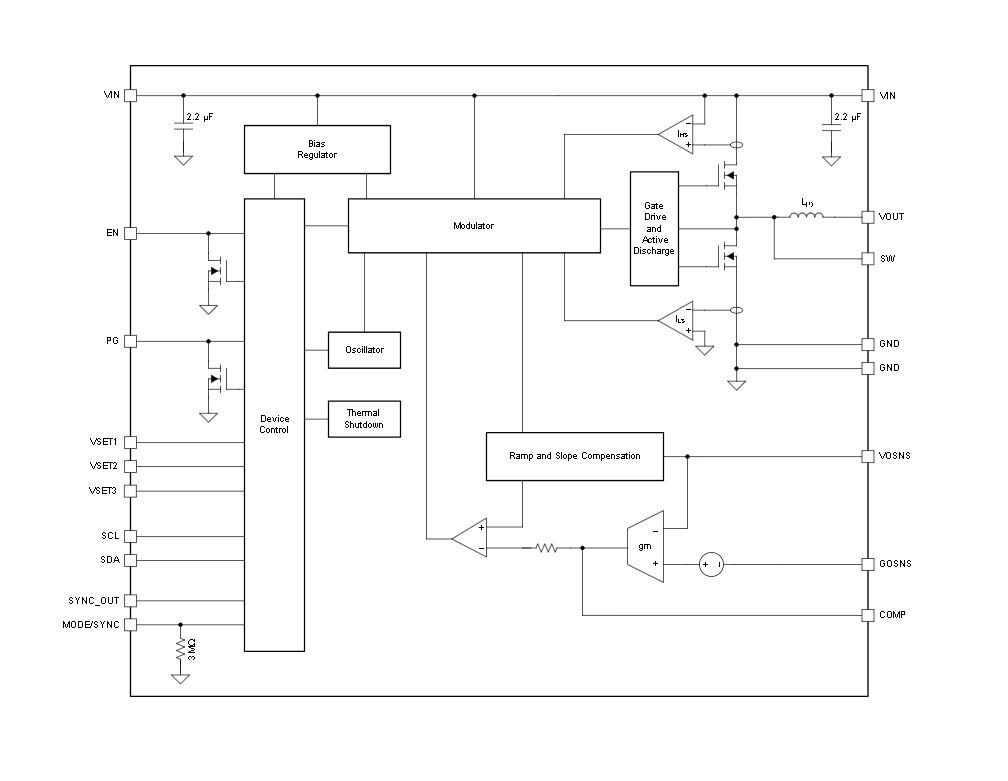

方框圖

一、產品概述

1. 基本信息

• ?產品系列?：TPSM8287Axx
• ?輸入電壓范圍?：2.7V 至 6V
• ?輸出電流?：6A
• ?封裝類型?：QFN（4.5mm × 6.8mm），39引腳
• ?工作溫度范圍?：-40°C 至 125°C

2. 主要特點

• ?高精度?：±0.8%輸出電壓精度
• ?差分遠程感測?：優化負載點電壓調節
• ?I2C接口?：支持編程、監控和警告功能
• ?并行操作?：支持多相并聯以提供更高輸出電流
• ?多種保護功能?：過流保護、過壓保護、欠壓鎖定、熱關斷等

二、性能特點

1. 控制模式

• ?固定頻率DCS控制?：實現快速瞬態響應和低輸出電壓紋波
• ?多種工作模式?：支持PWM（連續導通模式）、PWM（斷續導通模式）和PFM（脈沖頻率調制）模式，根據負載情況自動切換

2. 編程與監控

• ?I2C接口?：支持輸出電壓設置、軟啟動時間、工作模式選擇等編程功能
• ?電源良好輸出?：帶窗口比較器的開漏輸出，指示輸出電壓狀態

3. 保護功能

• ?過流保護?：包括循環逐周期電流限制和打嗝模式（Hiccup Mode）
• ? 過壓保護（OVLO） ?和欠壓保護（UVLO）
• ?熱關斷保護?：防止結溫過高損壞器件

4. 其他特性

• ? 動態電壓調節（DVS） ?：支持輸出電壓的平滑調整
• ?輸出放電功能?：關斷時自動放電輸出電容，確保安全

三、應用領域

• ?FPGA和ASIC數字核心供電?
• ?光學網絡?
• ?存儲設備?
• ?DDR內存供電?
• ?測試與測量設備?
• ?傳感器、成像和雷達系統?

四、典型應用與實現

1. 典型應用電路

• 提供詳細的典型應用電路圖，包括輸入/輸出電容、電感、補償網絡等組件的選擇

2. 并聯操作

• 支持多個TPSM8287Axx模塊并聯，以提供更高的輸出電流或分散功耗

3. 布局指南

• 提供PCB布局指南，以優化電源模塊的性能、熱性能和電磁干擾（EMI）

五、封裝與訂購信息

• ?封裝類型?：QFN（4.5mm × 6.8mm），39引腳
• ?訂購信息?：提供多種型號選擇，如TPSM8287A06BAS（6A輸出電流）

六、文檔與支持

• ?數據手冊?：提供詳細的技術規格、應用信息和設計指南
• ?WEBENCH? Power Designer?：支持自定義設計，提供實時定價、組件可用性和電氣/熱仿真
• ?TI E2E?支持論壇?：提供快速的設計幫助和驗證答案
