TPSM8287A1xM 是具有差分遠程感應和 I2C 接口的引腳對引腳降壓直流/直流電源模塊系列。電源模塊集成了同步降壓轉換器、電感器和輸入電容器，以簡化設計、減少外部元件并節省 PCB 面積。扁平和緊湊的設計專為標準表面貼裝設備組裝而設計。TPSM8287A1xM 系列實現了支持快速瞬變的增強控制方案。TPSM8287A1xM 可以在固定頻率或節能模式下運行。遠程感應功能優化了負載點的電壓調節，該器件在整個溫度范圍內實現了 ±1.0% 的直流電壓精度。這些器件可以在堆疊、并聯模式下工作，以提供更高的輸出電流或?qū)⒐β屎纳⒎稚⒌蕉鄠€(gè)器件。I2C 兼容接口提供多種控制、監控和警告功能。啟動電壓可通過 VSETx 引腳進行選擇，以允許在沒有有源 I2C 通信的情況下上電。
*附件：tpsm8287a12m.pdf

特性

• –55°C 至 125°C 工作溫度范圍
• ±1.0% 輸出電壓精度
• 差分遙感
• 可并聯用于多相作
• 啟動輸出電壓可通過 VSETx 引腳以 50mV 步長從 0.40V 至 3.35V 進行選擇，I2C 以 1.25mV 步長進行調節
• 通過 VSETx 引腳提供 5 個可選 I2C 地址
• 可調節的外部補償，可實現寬輸出電容器范圍和優化的瞬態響應
• 專為滿足低 EMI 要求而設計
  • 無鍵合絲封裝
  • 內部輸入電容器
  • 通過并行輸入路徑簡化布局
  • 可選擇與外部時鐘同步或擴頻作
• 省電模式或強制 PWM作
• 精確的 enable input threshold
• 帶窗口比較器的電源正常輸出
• 有源輸出放電
• 出色的熱性能
• 4.5mm × 6.8mm QFN 封裝，間距為 0.5mm
• 77mm2 設計尺寸

參數

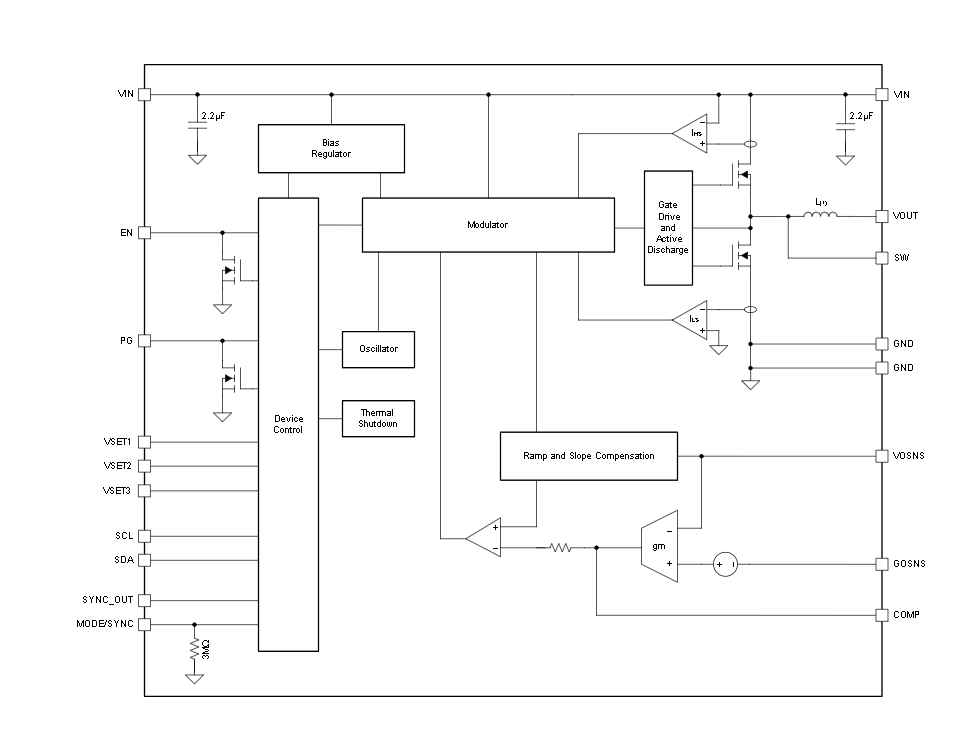

方框圖

1. 產品概述

• ?產品名稱?：TPSM82916
• ?類型?：高效率、低噪聲、低紋波同步降壓模塊
• ?主要特點?：
  • 輸入電壓范圍：3V至17V
  • 輸出電流：6A
  • 集成鐵氧體珠濾波器補償
  • 低輸出1/f噪聲：< 20μV RMS (100Hz至100kHz)
  • 低輸出電壓紋波：< 10μV RMS（經過鐵氧體珠）
  • 高PSRR：> 65dB（高達100kHz）
  • 固定頻率峰值電流模式控制：2.2MHz、1.4MHz或1.0MHz
  • 可選同步外部時鐘、擴展頻譜調制
  • 集成循環補償支持二階L-C濾波器
  • 輸出電壓精度：±1%

2. 應用領域

• 電信基礎設施
• 測試與測量
• 航空航天與國防（雷達、航空電子設備）
• 醫療應用

3. 電氣特性

• ?輸入電壓范圍?：3V至17V
• ?輸出電壓范圍?：0.8V至5.5V
• ?開關頻率?：2.2MHz、1.4MHz或1.0MHz
• ? RDS(on) ?：高側25mΩ，低側7mΩ
• ?輸出電壓精度?：±1%
• ?靜態電流?：5mA（典型值）
• ?關斷電流?：0.370μA（典型值）

4. 保護功能

• ?輸入欠壓鎖定?（UVLO）
• ?過熱保護?
• ?短路保護?
• ?可編程軟啟動?
• ?電源良好輸出?（PG）
• ?輸出放電?（可選）

5. 控制與接口

• ?智能配置引腳?（S-CONF）：通過連接不同阻值的電阻來配置開關頻率、擴展頻譜調制、輸出放電和同步功能。
• ?使能/同步引腳?（EN/SYNC）：用于啟用/禁用設備或同步外部時鐘。
• ?軟啟動與噪聲降低引腳?（NR/SS）：連接電容以設置軟啟動時間和降低低頻噪聲。

6. 封裝與尺寸

• ?封裝類型?：QFN-FCMOD，4.0mm × 4.7mm × 3.0mm

7. 熱特性

• ?熱阻?：具體數值未在給定的數據表中提供，但提到了結到環境熱阻（RθJA）等信息需參考相關應用報告。

8. 應用與實現

• ?典型應用電路?：提供了詳細的典型應用電路圖，包括輸入/輸出電容、電感、鐵氧體珠等元件的選擇建議。
• ?布局指南?：強調了布局對性能的重要性，提供了布局示例和推薦做法。
• ?電源推薦?：輸入電源應提供足夠的電流以支持輸出負載要求。

9. 文檔與支持

• ?相關文檔?：包括應用報告、設計資源、Webench Power Designer工具等。
• ?支持資源?：提供TI E2E支持論壇鏈接，方便用戶獲取幫助和設計支持。
